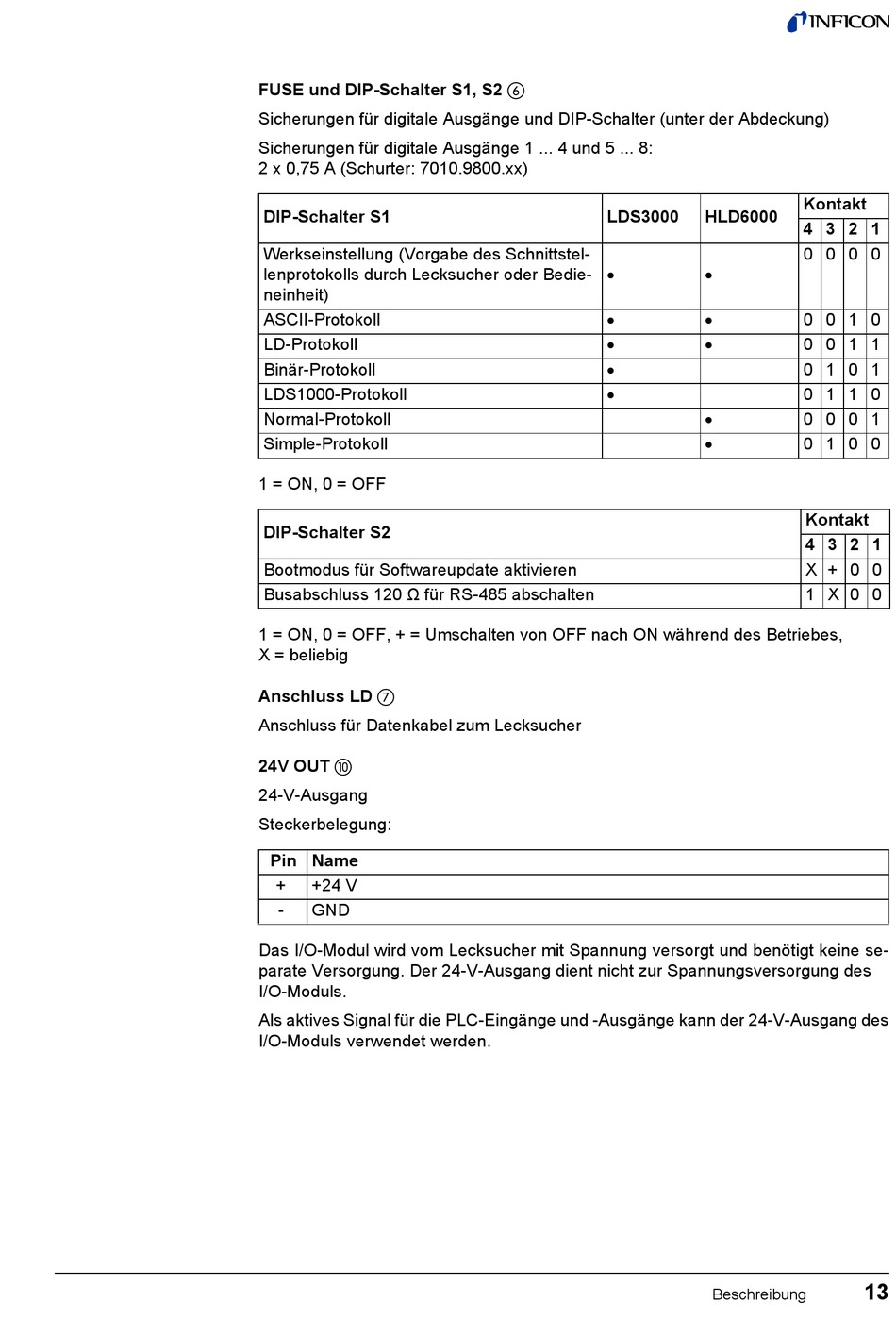

INFICON IO1000 Originalbetriebsanleitung Seite 13

FUSE und DIP-Schalter S1, S2 f
Sicherungen für digitale Ausgänge und DIP-Schalter (unter der Abdeckung)
Sicherungen für digitale Ausgänge 1 ... 4 und 5 ... 8:
2 x 0,75 A (Schurter: 7010.9800.xx)
DIP-Schalter S1
Werkseinstellung (Vorgabe des Schnittstel-
lenprotokolls durch Lecksucher oder Bedie-
neinheit)
ASCII-Protokoll
LD-Protokoll
Binär-Protokoll
LDS1000-Protokoll
Normal-Protokoll
Simple-Protokoll
1 = ON, 0 = OFF
DIP-Schalter S2
Bootmodus für Softwareupdate aktivieren
Busabschluss 120 Ω für RS-485 abschalten
1 = ON, 0 = OFF, + = Umschalten von OFF nach ON während des Betriebes,
X = beliebig
Anschluss LD g
Anschluss für Datenkabel zum Lecksucher
24V OUT j
24-V-Ausgang
Steckerbelegung:
Pin Name
+ +24 V
- GND
Das I/O-Modul wird vom Lecksucher mit Spannung versorgt und benötigt keine se-
parate Versorgung. Der 24-V-Ausgang dient nicht zur Spannungsversorgung des
I/O-Moduls.
Als aktives Signal für die PLC-Eingänge und -Ausgänge kann der 24-V-Ausgang des
I/O-Moduls verwendet werden.
LDS3000 HLD6000
 
 
 




Beschreibung
Kontakt
4 3 2 1
0 0 0 0
0 0 1 0
0 0 1 1
0 1 0 1
0 1 1 0
0 0 0 1
0 1 0 0
Kontakt
4 3 2 1
X + 0 0
1 X 0 0
13
