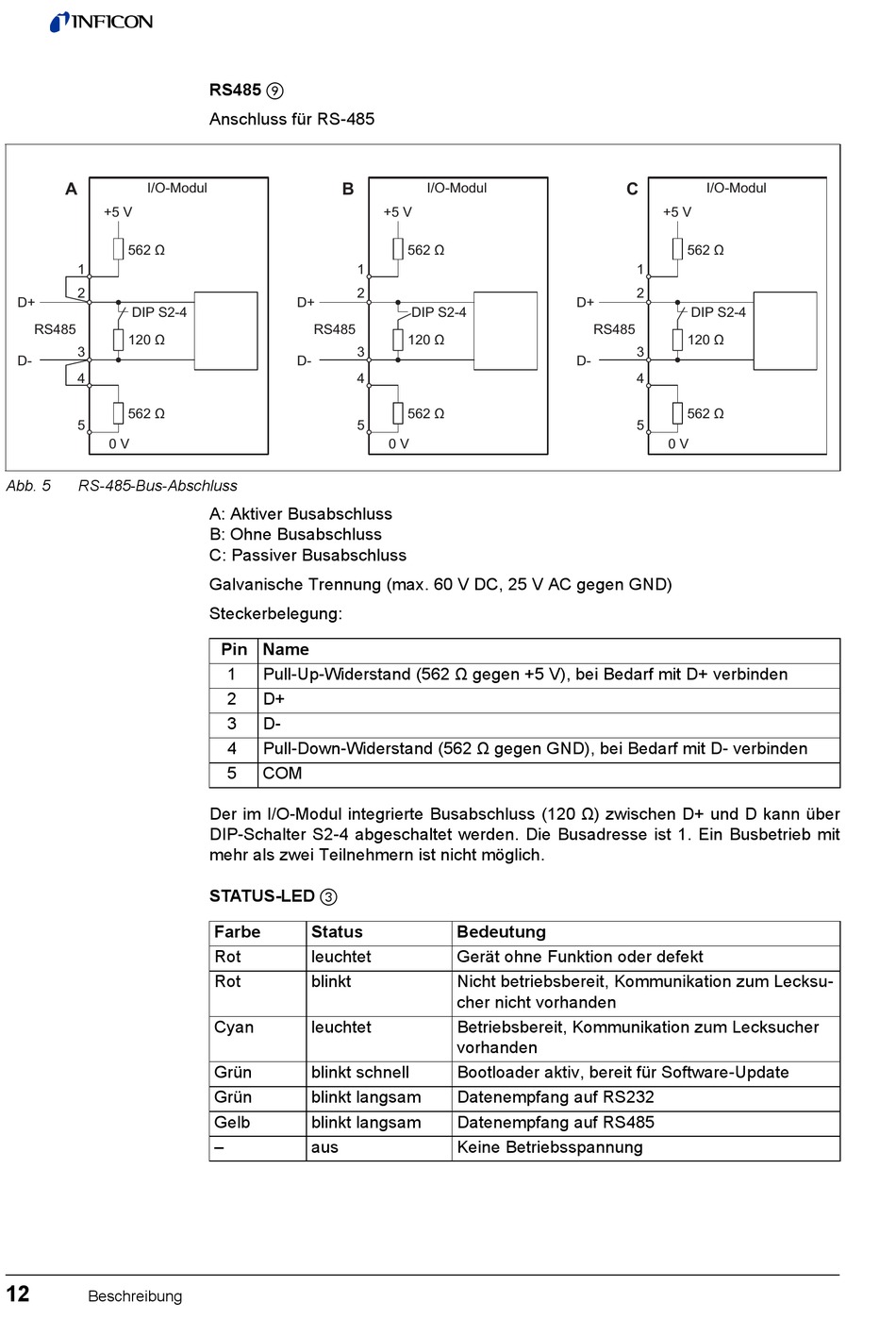

Abb. 5 RS-485-Bus-Abschluss
12
Beschreibung
RS485 i
Anschluss für RS-485
A: Aktiver Busabschluss
B: Ohne Busabschluss
C: Passiver Busabschluss
Galvanische Trennung (max. 60 V DC, 25 V AC gegen GND)
Steckerbelegung:
Pin Name
1 Pull-Up-Widerstand (562 Ω gegen +5 V), bei Bedarf mit D+ verbinden
2 D+
3 D-
4 Pull-Down-Widerstand (562 Ω gegen GND), bei Bedarf mit D- verbinden
5 COM
Der im I/O-Modul integrierte Busabschluss (120 Ω) zwischen D+ und D kann über
DIP-Schalter S2-4 abgeschaltet werden. Die Busadresse ist 1. Ein Busbetrieb mit
mehr als zwei Teilnehmern ist nicht möglich.
STATUS-LED c
Farbe Status
Rot leuchtet
Rot blinkt
Cyan leuchtet
Grün blinkt schnell
Grün blinkt langsam
Gelb blinkt langsam
– aus
Bedeutung
Gerät ohne Funktion oder defekt
Nicht betriebsbereit, Kommunikation zum Lecksu-
cher nicht vorhanden
Betriebsbereit, Kommunikation zum Lecksucher
vorhanden
Bootloader aktiv, bereit für Software-Update
Datenempfang auf RS232
Datenempfang auf RS485
Keine Betriebsspannung
