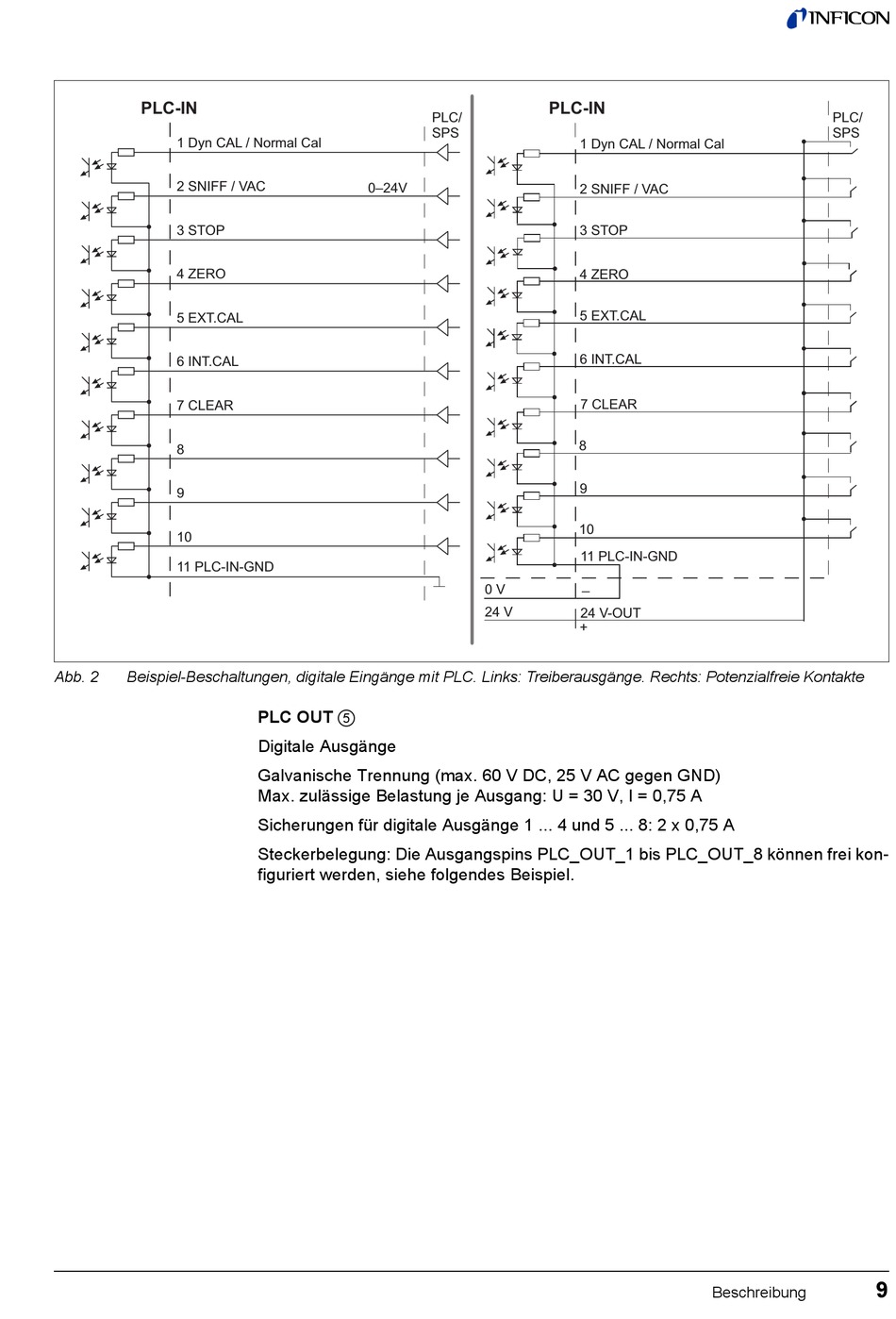

Abb. 2
Beispiel-Beschaltungen, digitale Eingänge mit PLC. Links: Treiberausgänge. Rechts: Potenzialfreie Kontakte
PLC OUT e
Digitale Ausgänge
Galvanische Trennung (max. 60 V DC, 25 V AC gegen GND)
Max. zulässige Belastung je Ausgang: U = 30 V, I = 0,75 A
Sicherungen für digitale Ausgänge 1 ... 4 und 5 ... 8: 2 x 0,75 A
Steckerbelegung: Die Ausgangspins PLC_OUT_1 bis PLC_OUT_8 können frei kon-
figuriert werden, siehe folgendes Beispiel.
