Technische Daten des TPE-Anschlusses
(Twisted-Pair Ethernet)
Der TPE-Anschluß (Twisted-Pair Ethernet) ist ein RJ-45-Anschluß an der Rückseite
der Hauptsystemplatine.
Caution -

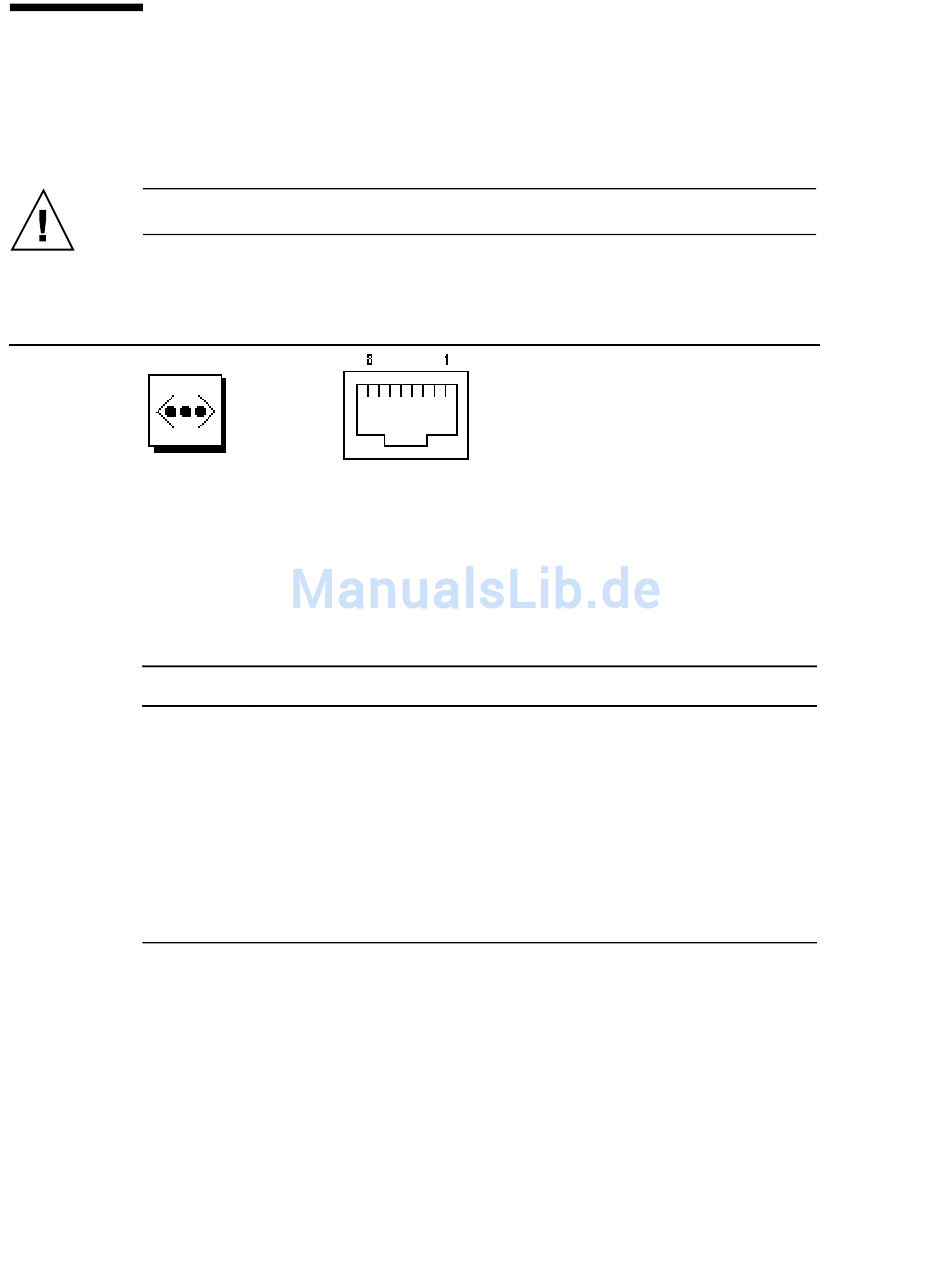

Diagramm des TPE-Anschlusses

Signale des TPE-Anschlusses

Stiftnummer
1
2
3
4
5
6
Sun Enterprise 220R Server-Benutzerhandbuch ♦ Ausgabe A, Dezember 1999
176
Schließen Sie ausschließlich TPE-Kabel an den TPE-Anschluß an.
Signalname
tpe0
tpe1
tpe2
Gleichtaktabschluß
Gleichtaktabschluß
tpe3
Beschreibung
Transmit data + (Sendedaten +)
Transmit data - (Sendedaten -)
Receive data + (Empfangsdaten +)
Termination (Abschluß)
Termination (Abschluß)
Receive data - (Empfangsdaten -)
