36.2 Steckerbelegungen
Klinkenbuchsen analoger Ein- / Ausgang
Die 6,3 mm Stereo-Klinkenbuchsen der analogen Ein- und Ausgänge sind entsprechend inter-
nationalem Standard belegt:
Spitze = + (hot)
Ring = – (cold)
Schaft = Masse (GND)
Die servosymmetrische Ein- und Ausgangsschaltung erlaubt eine Verwendung von Mono-
Klinkensteckern
(unsymmetrisch)
ohne
Pegelverlust.
Dies
entspricht
einem
Stereo-
Klinkenstecker, bei dem der Anschluss Ring auf Masse (GND) gelegt wird.
XLR-Buchsen analoger Eingang
Die XLR-Buchsen der analogen Eingänge sind entsprechend internationalem Standard belegt:
1 = GND (Abschirmung)
2 = + (hot)
3 = - (cold)
Klinkenbuchse Phones
Der frontseitige analoge Monitor-
Ausgang ist über eine 6,3 mm
Stereo-Klinkenbuchse
zugäng-
lich. Der Ausgang ist daher di-
rekt mit Kopfhörern nutzbar. Bei

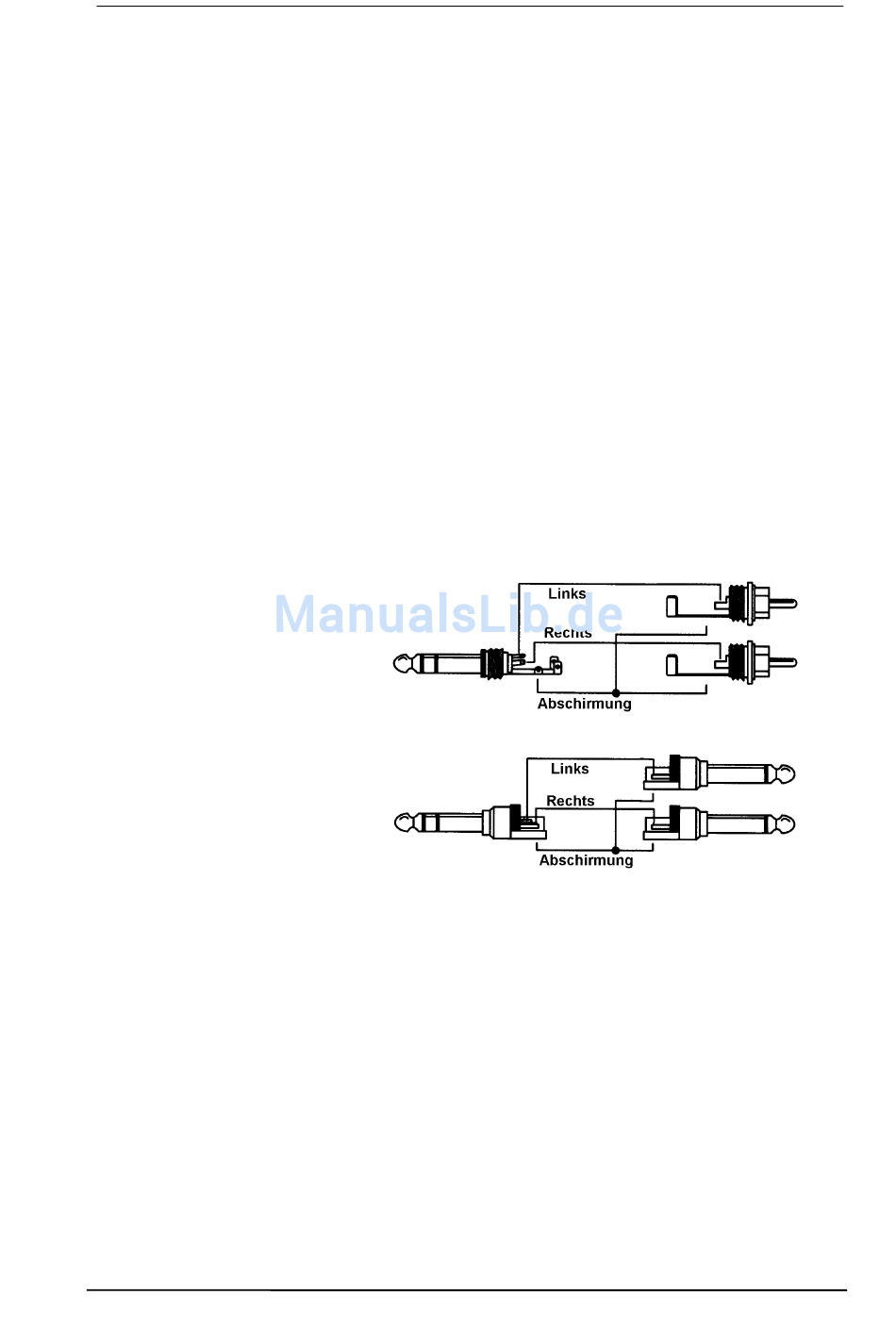

Verwendung als Line-Ausgang
ist im Allgemeinen ein Adapter
von Stereo-Klinke auf zwei Mo-
no-Klinken oder Cinchstecker
erforderlich.
Die Belegung folgt internationa-
lem Standard, der linke Kanal
liegt auf der Spitze des Klinken-
steckers, der rechte Kanal auf
dem Ring.
Bedienungsanleitung Fireface UC © RME
93
