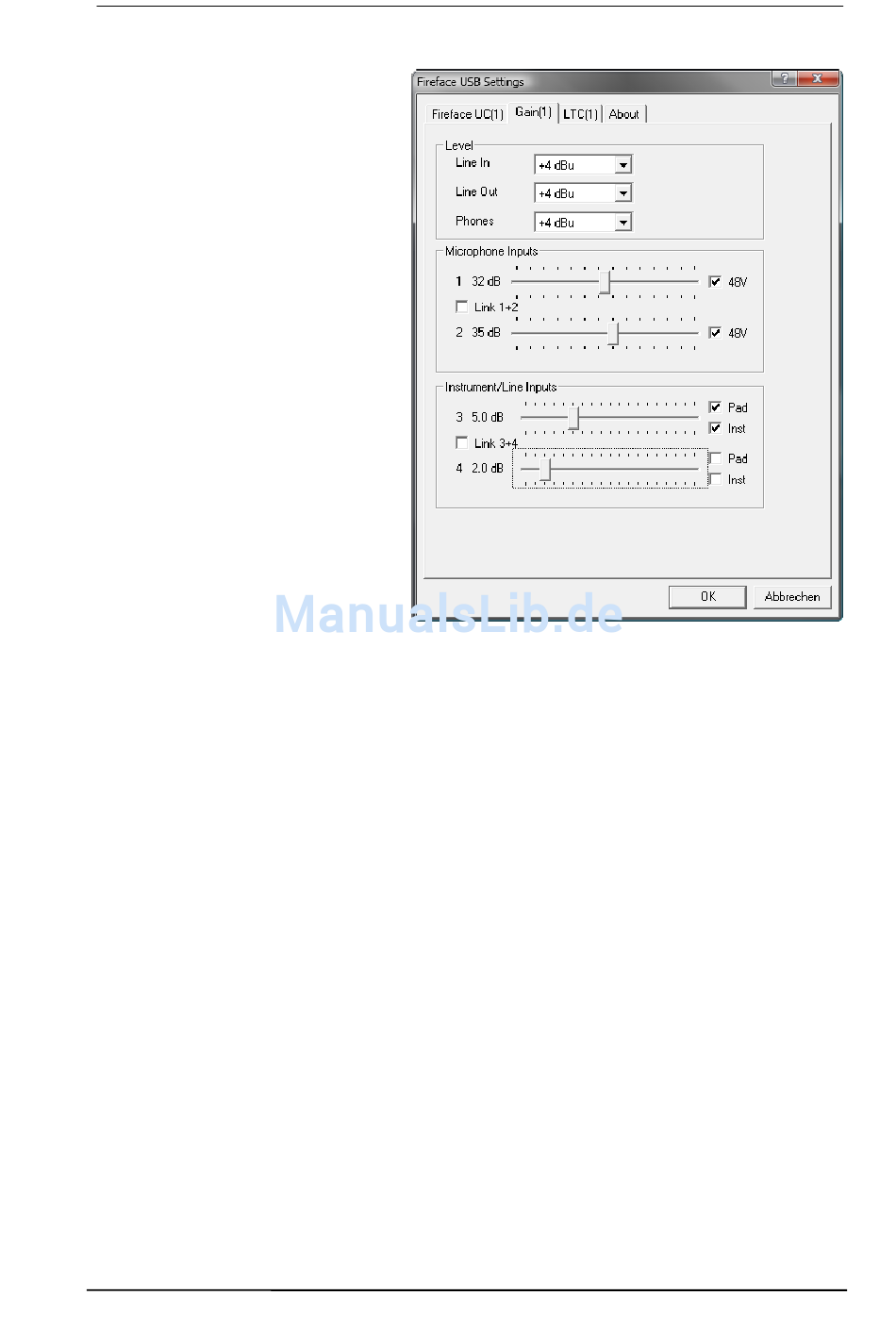

11.3 Settingsdialog – Gain
Level
Line In
Bestimmt den Referenzpegel für die
rückseitigen analogen Eingänge 5-8.
Line Out
Bestimmt den Referenzpegel für die
analogen Ausgänge 1-6.
Phones
Bestimmt den Referenzpegel für die
analogen Ausgänge 7/8.
Microphone Inputs
Link 1+2
Kopplung
der
Fader
1
und
2.
Vereinfacht die Einstellung, wenn
beide Kanäle gleiche Werte auf-
weisen sollen.
+48V
Jeder Mikrofoneingang kann getrennt
mit Phantomspeisung (48 V) versorgt
werden.
Das Fireface UC besitzt in Kanal 1
und
2
digital
kontrollierbare
Mikrofonvorverstärker höchster Qualität. Durch die digitale Kontrolle lässt sich die Verstärkung
über einen Bereich von 10 dB bis 65 dB in Schritten von 1 dB einstellen. Die Konfiguration er-
folgt entweder direkt am Gerät über den Drehgeber, oder im Settingsdialog auf der Registerkar-
te Gain. Die aktuelle Verstärkung wird neben dem Fader in dB angegeben.
Im unteren Bereich springt der Fader von 10 dB zu 0 dB. Diese sinnvolle Zusatzoption erlaubt
es, auch Line-Signale bis zu einem Pegel von +10 dBu an den Mikrofoneingang anzulegen.
Instrument/Line Inputs
Link 3+4
Kopplung der Fader 3 und 4. Vereinfacht die Einstellung wenn beide Kanäle gleiche Werte auf-
weisen sollen.
Pad
Bewirkt eine Abschwächung der Eingangsempfindlichkeit um 12 dB.
Inst
Um die Eingänge 3 und 4 als Instrumenteneingänge zu nutzen ist die Option Instrument zu
aktivieren. Die Eingangsimpedanz steigt dann auf 470 kOhm, die Eingangsempfindlichkeit um
10 dB.
Die Eingänge 3 und 4 besitzen einen digital kontrollierbaren Vorverstärker. Dieser erlaubt eine
Verstärkung zwischen 0 und 18 dB in Schritten zu 0,5 dB. Die Konfiguration erfolgt entweder
direkt am Gerät über den Drehencoder, oder im Settingsdialog auf der Registerkarte Gain. Die
aktuelle Verstärkung wird neben dem Fader in dB angegeben. Weitere Informationen enthält
Kapitel 25.3.
Bedienungsanleitung Fireface UC © RME
19
