(6) DV (IN/OUT)
Dieser Firewire Anschluss dient unter der Videoschnittsoftware
zum Anschluss Ihres HDV/Mini-DV/DV-Rekorders/Ihrer Kame-
ras, sowie weiterer Geräte mit DV-Anschluss.
(7) S/PDIF OUT (optisch)
Dieser optische S/PDIF-Ausgang dient zur Verkabelung mit
einem digitalen Verstärker.
(8) eSATA
Mit diesem Anschluss können Sie, falls vorhanden, ein exter-
nes Festplatten-System mit eSATA Anschluss verbinden.
(9) Tuner 1
Hier schließen Sie Ihr Antennenkabel an (s.o. Verkabelung des
Antennenkabels).
(10) Tuner 2
Hier schließen Sie Ihr Antennenkabel an (s.o. Verkabelung des
Antennenkabels). Bei nachträglicher Änderung der Anschluss-
Beschaltung, muss die Erstinstallation (Kapitel V) erneut durch-
geführt werden.
(11) S-Video IN (YC)
Hier sehen Sie den YC-Eingang, über den Sie Videomaterial
von Ihrer S-VHS Kamera oder einem anderen Zuspieler mit
S-VHS-Ausgang zuspielen können.
(12) Video IN (FBAS)
Hier sehen Sie den FBAS-Eingang, an den Sie eine Kamera
oder einen Videorekorder anschließen können.
(13) Audio IN
Hier sehen Sie den linken (weißen) und den rechten (roten)
Audio-Eingang.
(14) WLAN (USB)
Schließen Sie die mitgelieferte WLAN-Antenne direkt an diesen
Anschluss, oder nutzen Sie alternativ den ebenfalls mitgelie-
ferten Sockel mit Verlängerungskabel um die Antenne an einen
für den Empfang besseren Ort zu positionieren.

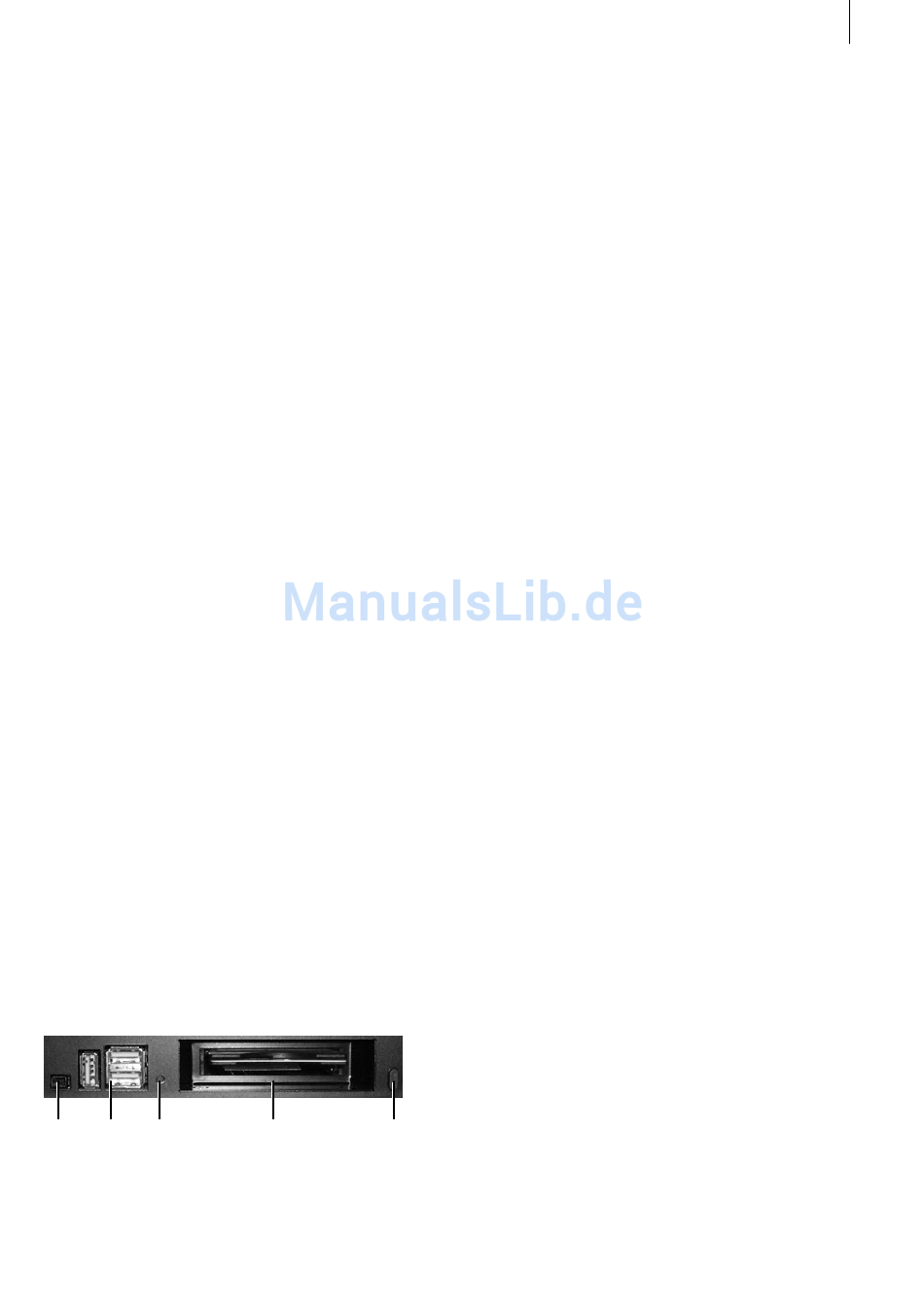

Front-Anschlüsse:
A
B
C
An der Gerätefront finden Sie unten rechts hinter der Klappe
mit dem Gerätelogo weitere Anschlüsse:
D
E
(A) DV (IN/OUT)
Dieser Firewire Anschluss dient unter der Videoschnittsoftware
zum Anschluss Ihres HDV/Mini-DV/DV-Rekorders/Ihrer Kame-
ras, sowie weiterer Geräte mit DV-Anschluss.
(B) USB
An diese USB-Anschlüsse können Sie für den Videoschnitt
Betrieb benötigte Erweiterungen anschließen (z.B. Trackball,
Kartenleser, Tastatur). Aber auch unter Relax Vision können
hier externe USB-Geräte (z.B. für Galileo oder ein USB Stick)
angeschlossen werden.
(C) Reset-Taster
(D) CAM-Schacht
Lesen Sie die Beschreibung weiter unten in diesem Abschnitt.
(E) Ein-/Ausschalter
Alternativ zur Fernbedienung können Sie mit diesem Schalter
Ihr DVC-System ein-, bzw. ausschalten.
Verfügen Sie über ein oder mehrere Conditional Access Modu-
le (CAM), die den Empfang von Pay-TV Sendern ermöglichen,
können Sie diese nun auch schon ins DVC-Gerät integrieren.
Öffenen Sie die Frontklappe (unten rechts) des DVC Systems.
Anschließend schieben Sie das CAM bitte bei ausgeschaltetem
Gerät in die obere Führung des CAM-Schachtes. Die Beschrif-
tung des Moduls muss sich auf der Oberseite befinden.
Stecken Sie Ihre SmartCard in das Modul. Bitte achten Sie
darauf, die Karte richtig herum in das Modul zu stecken – die
goldenen Kontakte müssen sich auf der Oberseite befinden!
Verwenden Sie ein weiteres CAM, können Sie es in die untere
Führung des CAM-Schachtes schieben.
Welche(s) oder wie viele Module Sie benötigen, hängt vom
jeweiligen Pay-TV-Sender ab.
Weitere Informationen entnehmen Sie bitte der separaten
Anleitung des Moduls.
Ggf. müssen Sie im laufenden Fernsehprogramm über die Ta-
ste Optionen und die Funktion CAM-Auswahl weitere Einstel-
lungen bezüglich des CAMs vornehmen. Wie Sie Funktionen
wie Jugendschutz o.ä. einstellen bzw. abschalten, erfahren Sie
vom Hersteller des CAMs (Webseiten).
Zudem müssen Sie ggf. eine CAM-Zuordnung vornehmen, falls
einige verschlüsselte Sender nicht automatisch entschlüsselt
werden. Lesen Sie dazu bitte Kapitel 1.18.
Update eines CAMs:
Ein Update des CAMs ist abhängig vom Gerät und der instal-
lierten Softwareversion. Wir empfehlen Ihnen, die Module auf
die benutzte CAM-Software zu kontrollieren, und bei Bedarf
können Sie die Software Ihres Moduls mit einem Update aktu-
alisieren.
Nachfolgend wird das Update am Beispiel des AlphaCrypt
Moduls und des digitalen Satelliten-Empfangs (DVB-S) erklärt:
