Zur einfachen Anlagenaufschaltung im Schaltschrank steht für die DIN-Normschiene (TS 35
und TS 32) das Klemmenmodul PCIDIOHM mit den Maßen ca. 102,5 mm (Breite) * 90,0 mm
(Tiefe) * 60,0 mm (Höhe) zur Verfügung.
Die Anlagenaufschaltung erfolgt an den Käfigzugklemmen mit Litzen 0,25 mm
(auch mit Aderendhülsen).

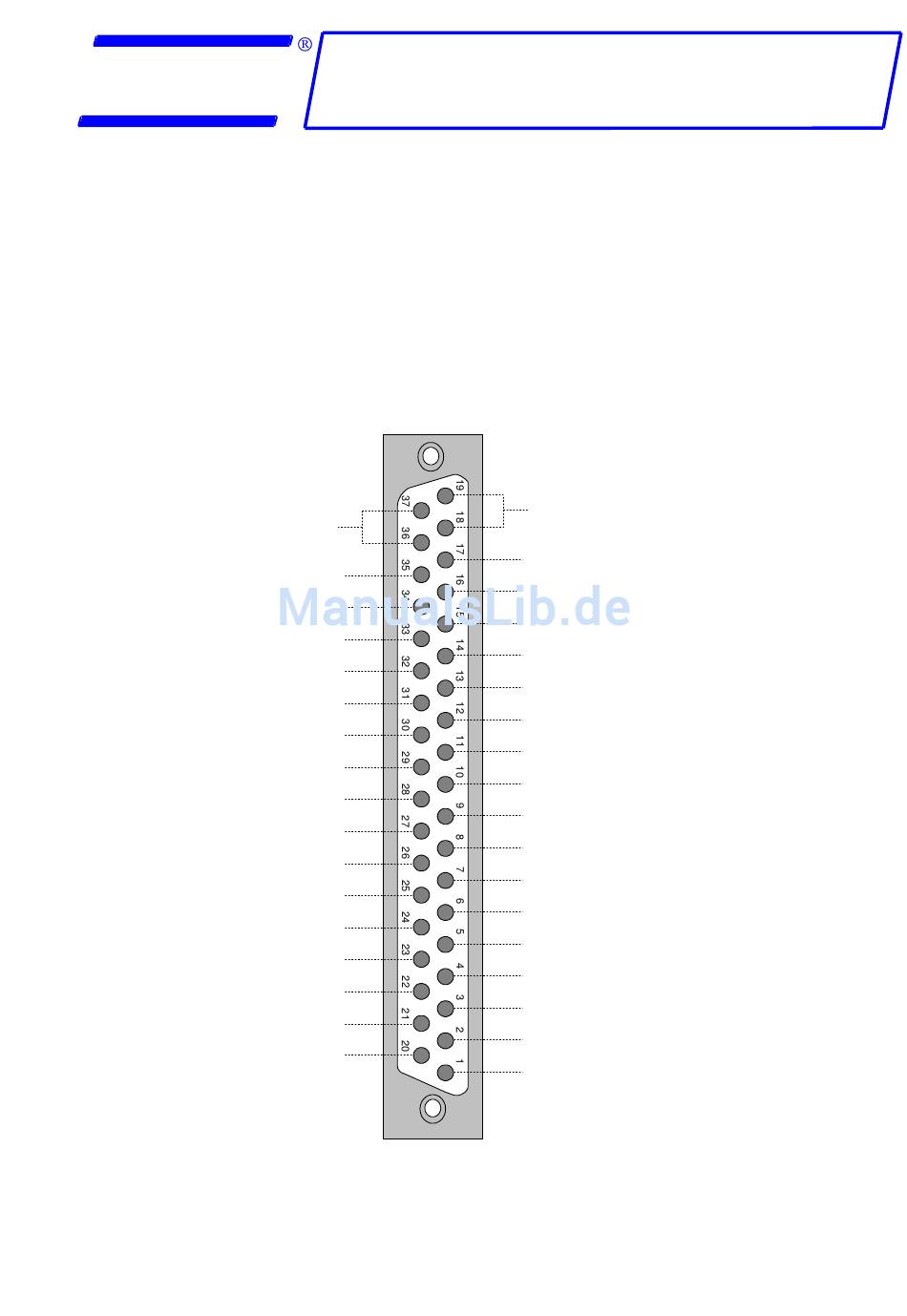

Bei Verwendung der optionalen PCIDIOKA und PCIDIOVK Kabel liegen die Signale des IDC-
Buchse der PCIDIOEX Karte wie folgt an den Klemmen des PCIDIOHM Moduls bzw. dessen
Steckverbinders an:
PCIADIO – PCI Karte mit galv. getrennten analogen und digitalen IOs
pciadio-de-um-1v2.doc
+24V
DC
I/O-30
I/O-28
I/O-26
I/O-24
I/O-22
I/O-20
I/O-18
I/O-16
I/O-14
I/O-12
I/O-10
I/O-08
I/O-06
I/O-04
I/O-02
I/O-00
Benutzerhandbuch
06.06.2011
Rev. 1.2
ext. Gnd
I/O-31
I/O-29
I/O-27
I/O-25
I/O-23
I/O-21
I/O-19
I/O-17
I/O-15
I/O-13
I/O-11
I/O-09
I/O-07
I/O-05
I/O-03
I/O-01
NC
Seite 72 von 75
