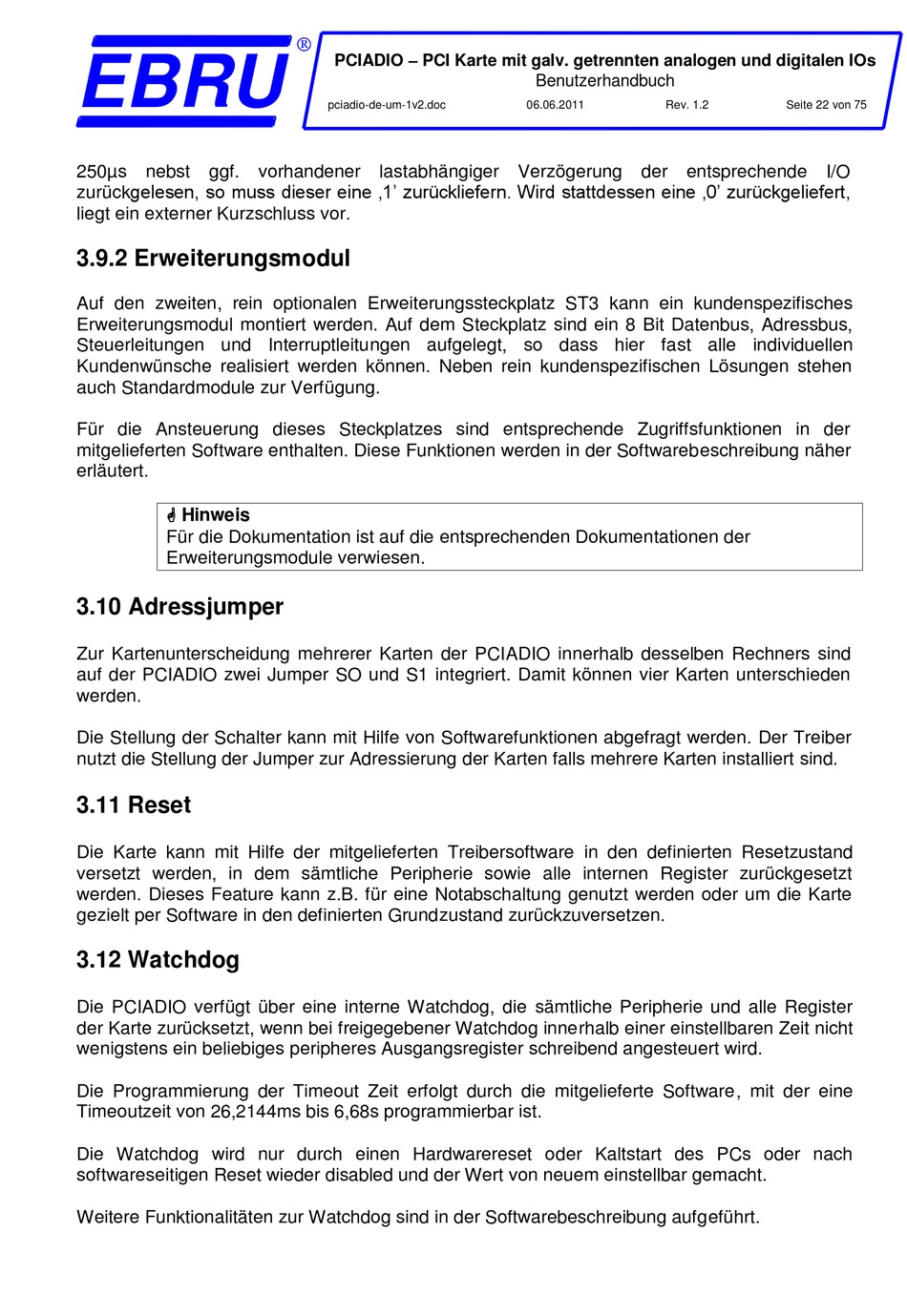

EBRU
250µs nebst ggf. vorhandener lastabhängiger Verzögerung der entsprechende I/O
zurückgelesen, so muss dieser eine ‚1' zurückliefern. Wird stattdessen eine ‚0' zurückgeliefert,
liegt ein externer Kurzschluss vor.
3.9.2 Erweiterungsmodul
Auf den zweiten, rein optionalen Erweiterungssteckplatz ST3 kann ein kundenspezifisches
Erweiterungsmodul montiert werden. Auf dem Steckplatz sind ein 8 Bit Datenbus, Adressbus,
Steuerleitungen und Interruptleitungen aufgelegt, so dass hier fast alle individuellen
Kundenwünsche realisiert werden können. Neben rein kundenspezifischen Lösungen stehen
auch Standardmodule zur Verfügung.
Für die Ansteuerung dieses Steckplatzes sind entsprechende Zugriffsfunktionen in der
mitgelieferten Software enthalten. Diese Funktionen werden in der Softwarebeschreibung näher
erläutert.
Hinweis
Für die Dokumentation ist auf die entsprechenden Dokumentationen der
Erweiterungsmodule verwiesen.
3.10 Adressjumper
Zur Kartenunterscheidung mehrerer Karten der PCIADIO innerhalb desselben Rechners sind
auf der PCIADIO zwei Jumper SO und S1 integriert. Damit können vier Karten unterschieden
werden.
Die Stellung der Schalter kann mit Hilfe von Softwarefunktionen abgefragt werden. Der Treiber
nutzt die Stellung der Jumper zur Adressierung der Karten falls mehrere Karten installiert sind.
3.11 Reset
Die Karte kann mit Hilfe der mitgelieferten Treibersoftware in den definierten Resetzustand
versetzt werden, in dem sämtliche Peripherie sowie alle internen Register zurückgesetzt
werden. Dieses Feature kann z.B. für eine Notabschaltung genutzt werden oder um die Karte
gezielt per Software in den definierten Grundzustand zurückzuversetzen.
3.12 Watchdog
Die PCIADIO verfügt über eine interne Watchdog, die sämtliche Peripherie und alle Register
der Karte zurücksetzt, wenn bei freigegebener Watchdog innerhalb einer einstellbaren Zeit nicht
wenigstens ein beliebiges peripheres Ausgangsregister schreibend angesteuert wird.
Die Programmierung der Timeout Zeit erfolgt durch die mitgelieferte Software, mit der eine
Timeoutzeit von 26,2144ms bis 6,68s programmierbar ist.
Die Watchdog wird nur durch einen Hardwarereset oder Kaltstart des PCs oder nach
softwareseitigen Reset wieder disabled und der Wert von neuem einstellbar gemacht.
Weitere Funktionalitäten zur Watchdog sind in der Softwarebeschreibung aufgeführt.
PCIADIO – PCI Karte mit galv. getrennten analogen und digitalen IOs
pciadio-de-um-1v2.doc
Benutzerhandbuch
06.06.2011
Rev. 1.2
Seite 22 von 75
