EBRU
Bei Verwendung eines 500 Ohm Bürdenwiderstandes und Konfiguration des gewählten
Einganges für 10V Eingangsspannungsbereich kann damit eine 0..20mA bzw. 4..20mA
Stromschnittstelle mit 0..10V bzw. 2..10V realisiert werden.
3.4 Analoge Ausgänge
Die Karte verfügt über 4 Analogausgänge, die vom Rechner und den digitalen Ein-/Ausgängen
galvanisch getrennt (aber gemeinsamer GND mit den analogen Eingängen) ausgeführt sind.
Der Ausgangsspannungsbereich ist bei nominell +/-10V, +10V, +/-5V oder +5V und damit die
Auflösung je Bit ist je Kanal programmierbar. Die Kontaktierung der einzelnen Kanäle erfolgt
über den DSUB Steckverbinder BU1 am Slotwinkel der Karte.
Ausgangsspannungsbereich
Auflösung
Ausgangsstrom
Linearität Int.
Linearität Diff.
Offsetfehler
Setzzeit
Isolationsspannung
Power on Reset
3.4.1 Ansteuerung der analogen Ausgänge
Die Ansteuerung und Verwaltung der analogen Ausgänge erfolgt mit Hilfe der mitgelieferten
Treibersoftware.
Eine Ansteuerung der analogen Ausgänge darf nur erfolgen, wenn der DAC und die
Schnittstelle zum ADC nicht noch in Abarbeitung eines vorhergehenden Befehls ist, da es sonst
zu einem Fehler kommen kann. Die Treibersoftware bietet hier entsprechende Funktionalitäten
an.
PCIADIO – PCI Karte mit galv. getrennten analogen und digitalen IOs
pciadio-de-um-1v2.doc
Steuerung
Glavanische
Trennung
Daten

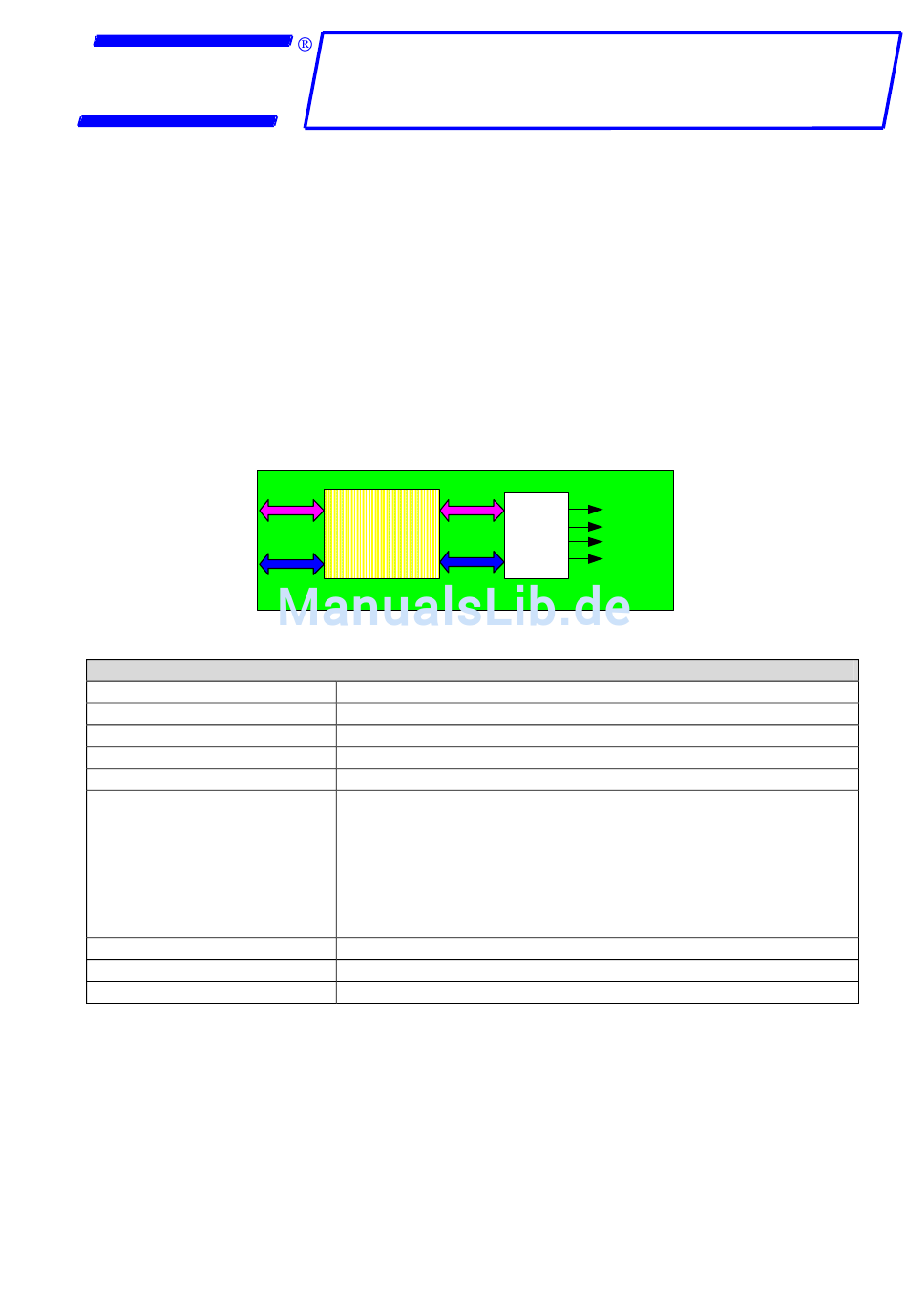

Symbolschaltung der analogen Ausgänge
Kenndaten analoge Ausgänge
Je Kanal programmierbar +5V, +10V, +/-5V, +/-10V
12 Bit (inklusive Vorzeichen bei bidirektionalem Betrieb)
Max. 15mA
Max. +/-1LSB
Max. +/-1LSB
Bedingt durch den ausgangsseitigen Innenwiderstand von ca.
0,5Ohm ist der Offsetfehler nahezu proportional zum
Ausgangsstrom und kann über diesen Innenwiderstand und
den Ausgangsstrom überschlägig berechnet werden. Für
hochgenaue Anwendungen empfehlen wir zusätzlich eine
Kalibration über die Möglichkeit der Rücklesbarkeit der
analogen Ausgänge über die analogen Eingänge.
Typ.12us auf 0,01% bei Wechseln zwischen –10V auf +10V
500V
0V
Benutzerhandbuch
06.06.2011
AO1
Steuerung
AO2
DAC
AO3
AO4
Daten
Rev. 1.2
Seite 15 von 75
