EBRU
Die PCIADIO stellt 16 digitale Eingänge 24VDC zur Verfügung. Alle Eingänge sind sowohl vom
Analogteil als auch vom Rechner sowie den I/Os der optionalen Erweiterungskarte PCIDIOEX
galvanisch/optisch entkoppelt. Die Kontaktierung der einzelnen Kanäle erfolgt über den DSUB
Steckverbinder BU1 am Slotwinkel. Als Bezugspotential dienen die auf dem Stecker
aufgelegten GND/D Kontakte.
Schaltschwelle typ. (max.)
Schaltfrequenz
Eingangsstrom typ.
Max. Eingangsspannung Uein
Min. Isolationsspannung der Optokoppler
Das Einlesen der Eingänge erfolgt durch Softwarefunktionen die im mitgelieferten Treiber
enthalten sind. Die Ansteuerung eines Einganges mit einem High Pegel führt zur Rückgabe
einer log. 1 des entsprechenden Einganges.
Jeder Eingang kann separat als flankengetriggerte Interruptquelle programmiert werden. Die
Konfiguration erfolgt über entsprechende Funktionalitäten der Treibersoftware. Der Benutzer
kann die Interrupts unabhängig voneinander per Software freigeben und sperren und als
interruptauslösendes Ereignis die fallende oder steigende Flanke auswählen.
3.6 Digitale Ausgänge
Ausgangs
register
Die PCIADIO stellt 16 digitale Ausgänge 24VDC zur Verfügung. Alle Ausgänge sind sowohl
vom Analogteil als auch vom Rechner sowie den I/Os der optionalen Erweiterungskarte
PCIDIOEX galvanisch/optisch entkoppelt. Die Kontaktierung der einzelnen Kanäle erfolgt über
den DSUB Steckverbinder BU1 am Slotwinkel.
Die dauerkurzschlussfesten Ausgänge sind mit High Side Power Switch N-Kanal MOSFET
aufgebaut und verfügen über eine interne Temperaturüberwachung, die im Überlast- und
Kurzschlussfall den jeweiligen Ausgang selbsttätig abschaltet und bei Unterschreiten der
Schwelltemperatur von 150°C der Sperrschicht selbsttätig wieder einschaltet.
Es können ohmsche, induktive und kapazitive Lasten direkt angeschlossen werden. Aufgrund
des Drain Source Widerstandes des MOSFET liegt der Spannungsabfall am jeweiligen
Ausgang last- und temperaturabhängig bei bis zu max. 1V.
Die externe Spannungsversorgung der Ausgänge erfolgt kundenseitig an den zweifach
ausgeführten Anschlüssen +24V/D und GND/D mit 24VDC +/-30% über den SUB-D
Steckverbinder BU1 am Slotwinkel der Karte. Der max. Summenstrom für alle 16 Ausgänge
PCIADIO – PCI Karte mit galv. getrennten analogen und digitalen IOs
pciadio-de-um-1v2.doc
Technische Daten Eingang
12 VDC +/- 10% (12VDC +/-30%)
> 5 KHz
(Uein – 8,2 V – 1,15 V)/ (4700 Ohm)
31,8 VDC
5 000 Vrms
Ausgangstransistor
Galvanische
Trennung
Überlastabschaltung

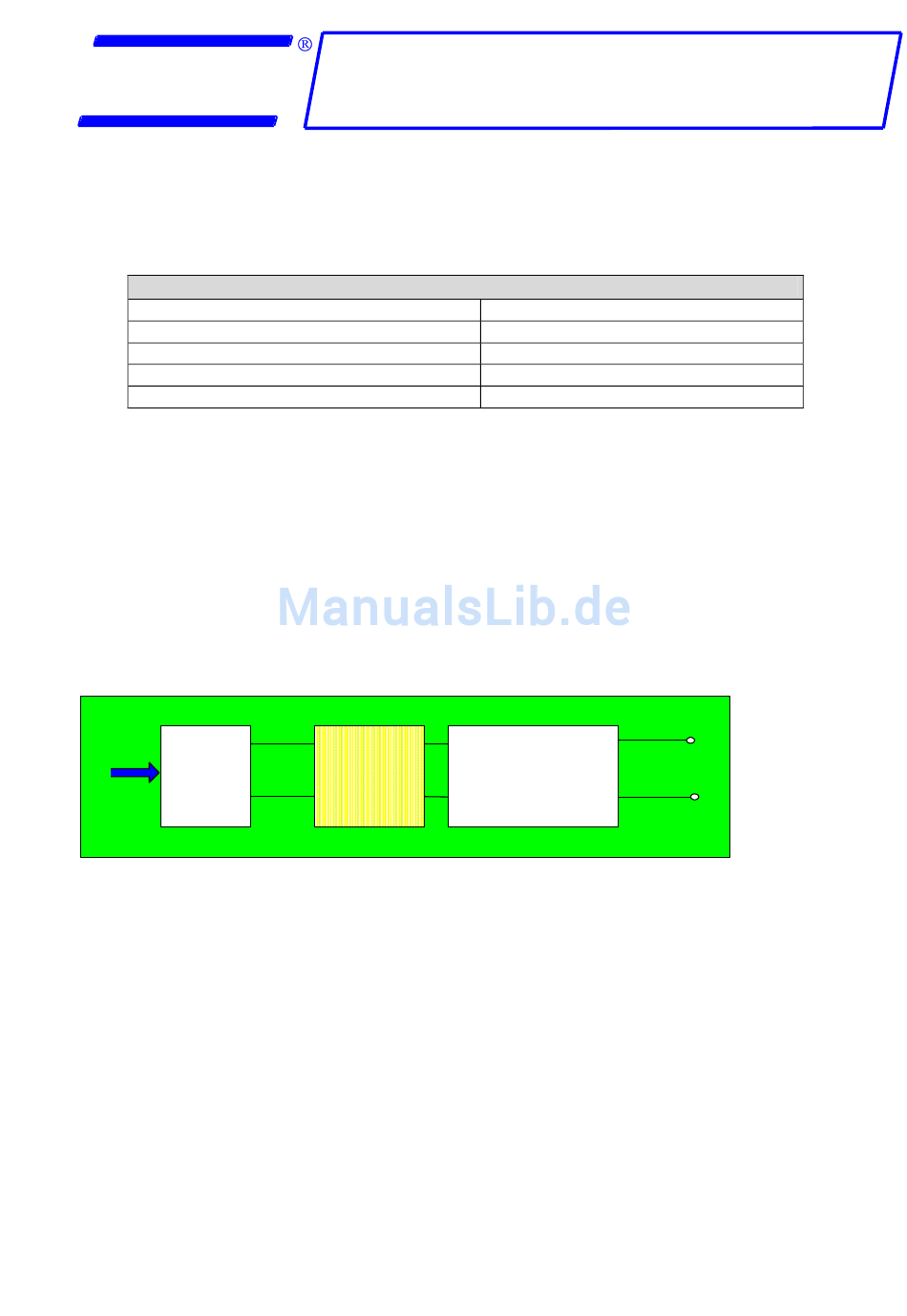

Symbolschaltung der digitale Ausgänge
Benutzerhandbuch
06.06.2011
Rev. 1.2
+24V/D
mit
GND/D
Seite 17 von 75
