Montage Der Konkav-Membrane - Gemü 613 Montageanleitung

Wichtig:
Ist die Membrane nicht weit
genug in das Verbindungsstück
eingeschraubt, wirkt die
Schließkraft direkt auf den
Membranpin und nicht über
das Druckstück. Das führt zu
Beschädigungen und frühzeitigem
Ausfall der Membrane und
Undichtheit des Ventils. Wird die
Membrane zu weit eingeschraubt,
erfolgt keine einwandfreie
Dichtung mehr am Ventilsitz. Die
Funktion des Ventils ist nicht mehr
gewährleistet.
Wichtig:
Falsch montierte Membrane führt
ggf. zu Undichtheit des Ventils /
Mediumsaustritt. Ist dies der Fall
dann Membrane demontieren,
komplettes Ventil und Membrane
überprüfen und erneut nach obiger
Anleitung montieren.

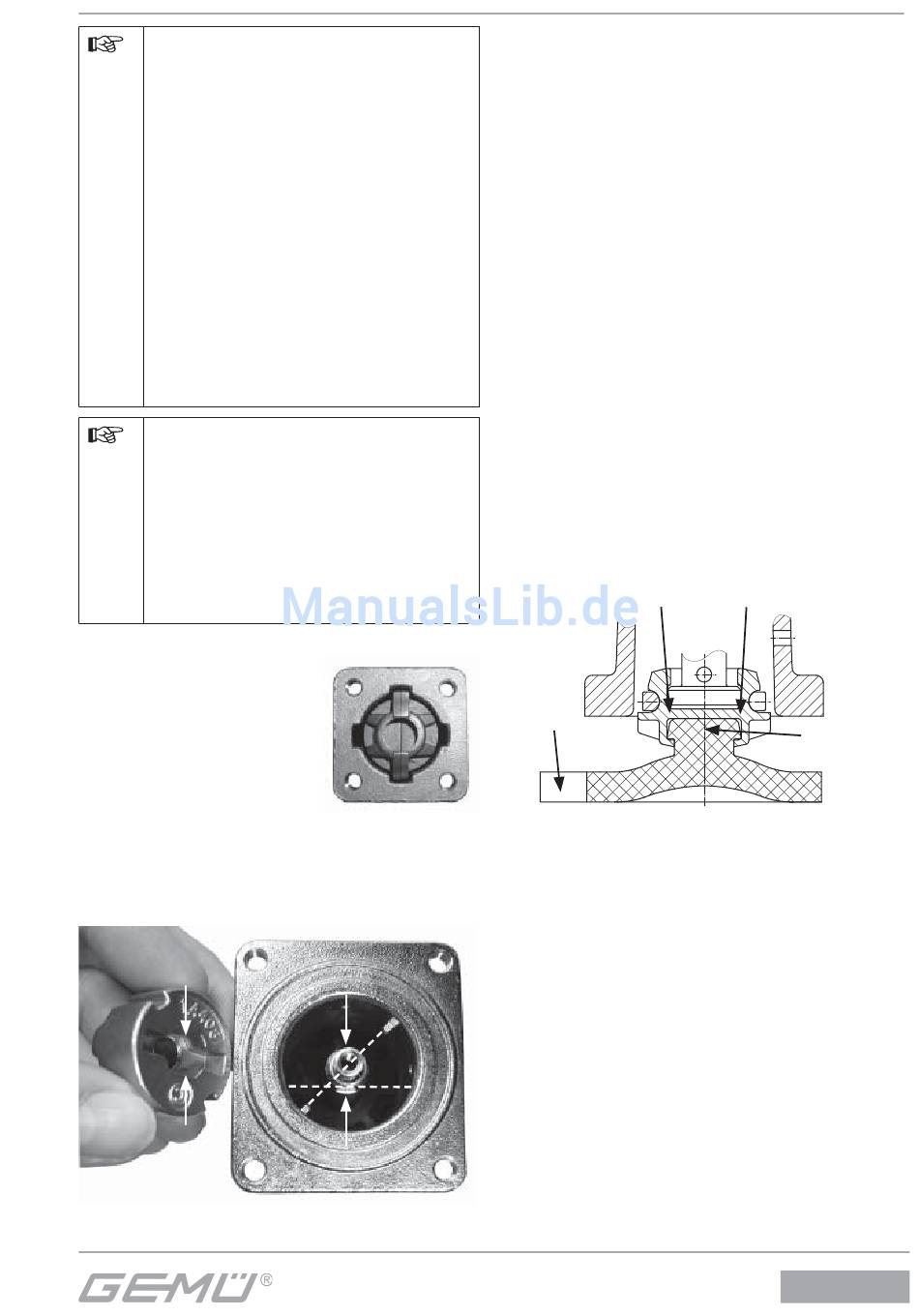

Membrangröße 8:
Das Druckstück ist fest
montiert.
Druckstück und
Antriebsfl ansch von unten
gesehen:
Membrangröße 10:
Das Druckstück ist lose.
Druckstück und Antriebsfl ansch von unten
gesehen:
B
45°
A
21 / 64
Verdrehsicherung der Spindel am
Druckstück
Als Verdrehsicherung der Antriebsspindel
ist ein Zweiflach (A) am Spindelende.
Bei der Montage des Druckstückes muss
der Zweiflach mit der Aussparung am
Druckstückrücken (B) übereinstimmen.
Ist die Antriebsspindel nicht in der
richtigen Position, muss sie in die richtige
Position gedreht werden. Die Position
der Verdrehsicherung ist gegenüber der
Position der Druckstückführung um 45°
versetzt.
Druckstück lose auf Antriebsspindel
aufsetzen, Aussparungen in Führungen
einpassen (Pfeile). Das Druckstück muss
sich frei zwischen den Führungen bewegen
lassen!

13.3.2 Montage der Konkav-Membrane

Membrangröße 8 (nur GEMÜ 618)
Membrane zum Einknüpfen:
Druckstückaussparung
Lasche
1. Antrieb A in Geschlossen-Position
bringen.
2. Membrane 2 mit angeformtem
Befestigungszapfen schräg an
Druckstückaussparung ansetzen.
3. Von Hand hineindrehen / hineindrücken.
4. Lasche mit Hersteller- und
Werkstoff kennzeichung parallel zum
Druckstücksteg ausrichten.
Befestigungs-
zapfen
613, 618
