Membranwechsel - Pneumatisches Ventil

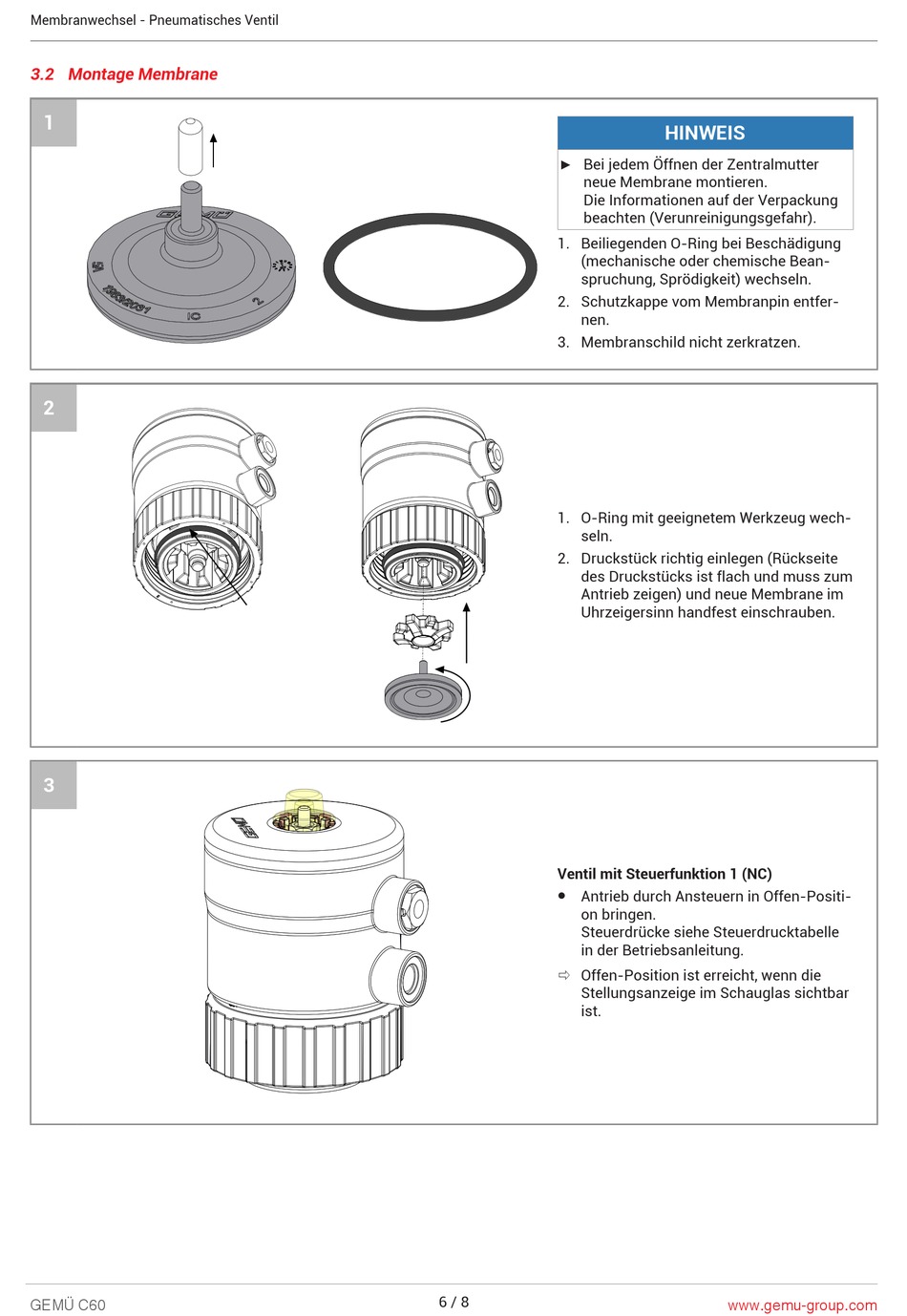

3.2 Montage Membrane

1
2
3
GEMÜ C60
▶ Bei jedem Öffnen der Zentralmutter
neue Membrane montieren.
Die Informationen auf der Verpackung
beachten (Verunreinigungsgefahr).
1. Beiliegenden O-Ring bei Beschädigung
(mechanische oder chemische Bean-
spruchung, Sprödigkeit) wechseln.
2. Schutzkappe vom Membranpin entfer-
nen.
3. Membranschild nicht zerkratzen.
1. O-Ring mit geeignetem Werkzeug wech-
seln.
2. Druckstück richtig einlegen (Rückseite
des Druckstücks ist flach und muss zum
Antrieb zeigen) und neue Membrane im
Uhrzeigersinn handfest einschrauben.
Ventil mit Steuerfunktion 1 (NC)
● Antrieb durch Ansteuern in Offen-Positi-
on bringen.
Steuerdrücke siehe Steuerdrucktabelle
in der Betriebsanleitung.
ð Offen-Position ist erreicht, wenn die
Stellungsanzeige im Schauglas sichtbar
ist.
6 / 8
HINWEIS
