- Seite 1 611, 671 Membranventil Metall, DN 10 - 100 Diaphragm Valve Metal, DN 10 - 100 ORIGINAL EINBAU- UND MONTAGEANLEITUNG INSTALLATION, OPERATING AND MAINTENANCE INSTRUCTIONS GEMÜ 611 GEMÜ 671 611, 671...
-
Seite 2: Inhaltsverzeichnis
Zufälligkeiten und Ereignisse, die bei Entsorgung Montage, Betrieb und Wartung auftreten Rücksendung können. Hinweise die ortsbezogenen Fehlersuche / Sicherheitsbestimmungen, für Störungsbehebung deren Einhaltung – auch seitens des Schnittbilder und Ersatzteile hinzugezogenen Montagepersonals – EG-Konformitätserklärung der Betreiber verantwortlich ist. 611, 671 2 / 36... -
Seite 3: Hinweise Für Service
Möglicherweise gefährliche Situation! dürfen nicht ohne vorherige Abstimmung ® Bei Nichtbeachtung drohen mit dem Hersteller durchgeführt werden. Sachschäden. GEFAHR Sicherheitsdatenblätter bzw. die für die verwendeten Medien geltenden Sicherheitsvorschriften unbedingt beachten! Bei Unklarheiten: Bei nächstgelegener GEMÜ- Verkaufsniederlassung nachfragen. 611, 671 3 / 36... -
Seite 4: Verwendete Symbole

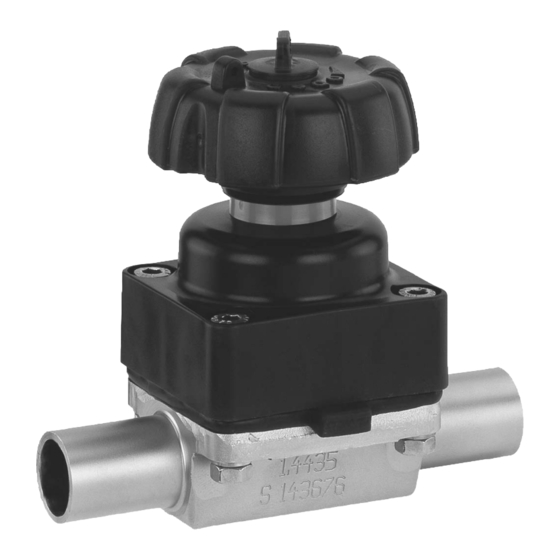

Verwendete Symbole Vorgesehener Einsatzbereich Das GEMÜ-Membranventil 611 / 671 Gefahr durch heiße Oberfl ächen! ist für den Einsatz in Rohrleitungen konzipiert. Es steuert ein durchfl ießendes Medium durch Handbetätigung. Gefahr durch ätzende Stoff e! Das Ventil darf nur gemäß den technischen Daten eingesetzt werden GEMÜ... -
Seite 5: Bestelldaten
Kv-Werte ermittelt gemäß DIN EN 60534, Eingangsdruck 6 bar, ∆p 1 bar, Ventilkörperwerkstoff Edelstahl und Weichelastomermembrane. Bestelldaten Ventiltyp Code Anschlussart Code GEMÜ 611 Membrangröße 10 Clamp-Stutzen Clamp ASME BPE für Rohr ASME BPE, GEMÜ 671 Membrangröße 25 - 100 Baulänge ASME BPE Clamp DIN 32676 Reihe B für Rohr EN ISO 1127, Baulänge EN 558, Reihe 7... - Seite 6 Membrangröße 10 Material entspricht FDA Vorgaben, ausgenommen Code 4 und 14 * Verwendung für Ventilkörper siehe Datenblatt Seite 12 Steuerfunktion Code Manuell betätigt GEMÜ 611, 671 Manuell betätigt (abschließbar) nur GEMÜ 671 Zubehör Code Anschlussgewinde für Rückmelder nur GEMÜ 671 Ventilkörper-Oberflächengüten, Innenkontur...
-
Seite 7: Herstellerangaben
Benötigtes Werkzeug für Einbau und Montage ist nicht im Lieferumfang enthalten. Geräteaufbau GEMÜ 671 Passendes, funktionsfähiges und sicheres Werkzeug benutzen. Ventilkörper Membrane Funktionsbeschreibung Antrieb GEMÜ 611 / 671 ist ein Metall- Membranventil mit Durchgangskörper und wartungsarmem Kunststoffantrieb. 611, 671 7 / 36... -
Seite 8: Montage Und Bedienung
Montagearbeiten nur durch geschultes des Ventilkörpers demontieren (siehe Fachpersonal. Kapitel 11.1). Geeignete Schutzausrüstung gemäß 3. Schweißstutzen abkühlen lassen. den Regelungen des Anlagenbetreibers 4. Ventilkörper und Antrieb mit Membrane berücksichtigen. wieder zusammen bauen (siehe Kapitel 11.4). 611, 671 8 / 36... -
Seite 9: Bedienung
Schweißstutzen / Clampanschlüsse: Drehwinkel für das entleerungs- VORSICHT optimierte Einschweißen entnehmen Sie bitte der Broschüre GEMÜ 611: Steigendes Handrad! "Drehwinkel für 2/2-Wege- ® Gefahr von Quetschungen der Finger. Ventilkörper" (auf Anfrage oder unter www.gemu-group.com). Montage bei Gewindeanschluss: Gewindeanschluss entsprechend der gültigen Normen in Rohr einschrauben. -
Seite 10: Montage / Demontage Von Ersatzteilen
2. Alle Teile von Produktresten und 11 Montage / Demontage Verschmutzungen reinigen. Teile dabei von Ersatzteilen nicht zerkratzen oder beschädigen! GEMÜ 611 3. Alle Teile auf Beschädigungen prüfen. 4. Beschädigte Teile austauschen (nur Originalteile von GEMÜ verwenden). 11.3 Montage Membrane 11.3.1 Allgemeines... - Seite 11 Undichtheit des Ventils / Mediumsaustritt. Ist dies der Fall dann Membrane demontieren, komplettes Ventil und Membrane überprüfen und erneut nach obiger Anleitung montieren. GEMÜ 611: Druckstück - Ansicht von Antriebseite Das Druckstück ist fest montiert. Druckstück und Antriebsflansch von unten gesehen: Legende A Kerbstift (Verdrehsicherung) B Aussparungen am Druckstück...
-
Seite 12: Montage Der Konkav-Membrane
Antriebs-Lochbild übereinstimmt. 8. Bei Schwergängigkeit das Gewinde prüfen, beschädigte Teile austauschen. 9. Beim Verspüren eines deutlichen 11.3.3 Montage der Widerstands Membrane soweit Konvex-Membrane zurückschrauben, bis Membran-Lochbild mit Antriebs-Lochbild übereinstimmt. 1. Antrieb A in Geschlossen-Position bringen. 611, 671 12 / 36... -
Seite 13: Montage Antrieb Auf Ventilkörper
Gegen Leckage vorbeugen! Übereinstimmung von Membransteg und Schutzmaßnahmen gegen Ventilkörpersteg achten. Überschreitung des maximal 4. GEMÜ 611: Scheiben 21 und zulässigen Drucks durch eventuelle Schrauben 18 von der Antriebsseite Druckstöße (Wasserschläge) vorsehen. sowie Scheiben 19 und Muttern 20 von der Körperseite her einfügen. -
Seite 14: Inspektion Und Wartung
Sie bitte über die Adresse auf der letzten Seite Kontakt auf. Vorsichtsmaßnahmen wie die Montage. Membranventil demontieren (siehe Im Zweifelsfall oder bei Missverständnissen Kapitel 11.1 "Demontage Ventil (Antrieb ist die deutsche Version des Dokuments vom Körper lösen)"). ausschlaggebend! 611, 671 14 / 36... -
Seite 15: Fehlersuche / Störungsbehebung
Ventilkörper defekt oder korrodiert ggf. Ventilkörper tauschen Antrieb defekt Antrieb austauschen GEMÜ 671: Handradarretierung Handradarretierung aufschließen Handrad lässt sich nicht abgeschlossen drehen Gewindespindel entsprechend den GEMÜ 671: Gewindespindel sitzt Einsatzbedingungen nachfetten; ggf. Antrieb fest austauschen. Siehe Kapitel 12. 611, 671 15 / 36... -
Seite 16: Schnittbilder Und Ersatzteile
19 Schnittbilder und Ersatzteile GEMÜ 611 Pos. Benennung Bestellbezeichnung Ventilkörper K612... Membrane 600...M Schraube Scheibe 611...S30... Mutter Scheibe Antrieb 9611... GEMÜ 671 Pos. Benennung Bestellbezeichnung Ventilkörper K600... Membrane 600...M Schraube 671...S30... Scheibe Antrieb 9671... 611, 671 16 / 36... -
Seite 17: Eg-Konformitätserklärung
Qualitätsstandards, welche die Forderungen der ISO 9001 und der ISO 14001 erfüllen. Die Produkte dürfen gemäß Artikel 3, Absatz 3 der Druckgeräterichtlinie 97/23/EG keine CE- Kennzeichnung tragen. Joachim Brien Leiter Bereich Technik Ingelfingen-Criesbach, Oktober 2014 611, 671 17 / 36... - Seite 18 Inspection and servicing Local safety regulations which must be Disassembly adhered to by the operator and by any Disposal additional installation personnel. Returns Information Troubleshooting / Fault clearance Sectional drawings and spare parts EC declaration of conformity 611, 671 18 / 36...
-
Seite 19: Information For Service And Operating Personnel
fi rst. DANGER Strictly observe the safety data sheets or the safety regulations that are valid for the media used. In cases of uncertainty: Consult the nearest GEMÜ sales offi ce. 611, 671 19 / 36... -
Seite 20: Symbols Used
Symbols used Intended area of use The GEMÜ 611 / 671 diaphragm valve Danger - hot surfaces! is designed for installation in piping systems. It controls a fl owing medium by manual operation. Danger - corrosive materials! The valve may only be used providing the product technical criteria are GEMÜ... -
Seite 21: Order Data
Order data Valve type Code Connection Code GEMÜ 611 diaphragm size 10 Clamp connections Clamps ASME BPE for pipe ASME BPE, GEMÜ 671 diaphragm size 25 - 100 length ASME BPE Clamp DIN 32676 series B for pipe EN ISO 1127,... - Seite 22 Diaphragm material Code Control function Code Manually operated GEMÜ 611, 671 EPDM Manually operated (lockable handwheel) only GEMÜ 671 L EPDM EPDM Accessory Code PTFE (TFM) / EPDM convex, PTFE (TFM) loose Threaded connection for position indicator, diaphragm size 25 - 100 only GEMÜ...
-
Seite 23: Manufacturer's Information
The tools required for installation and assembly are not included in the scope of delivery. Construction of GEMÜ 671 Use appropriate, functional and safe tools. Valve body Diaphragm Functional description Bonnet GEMÜ 611 / 671 is a metal diaphragm valve 611, 671 23 / 36... -
Seite 24: Installation And Operation
(see chapter 11.1). Use appropriate protective gear as 3. Allow butt weld spigots to cool down. specifi ed in plant operator's guidelines. 4. Reassemble the valve body and the bonnet with diaphragm (see chapter 11.4). 611, 671 24 / 36... -
Seite 25: Operation
fl anges. 2. Align fl anges carefully before installing them. Optical position indicator GEMÜ 611 3. Centre the seals accurately. 4. Connect the valve fl ange and the piping fl ange using appropriate sealing material and matching bolting. -
Seite 26: Assembly / Disassembly Of Spare Parts
11 Assembly / disassembly bonnet from body)". of spare parts 1. Unscrew the diaphragm. GEMÜ 611 2. Clean all parts of the remains of product and contamination. Do not scratch or damage parts during cleaning! 3. Check all parts for potential damage. - Seite 27 In this case remove the diaphragm, check the complete valve and diaphragm and reassemble again proceeding as described above. GEMÜ 611: The compressor is fixed to the spindle. Compressor - view from bonnet side Compressor and bonnet flange seen from below:...
-
Seite 28: Mounting A Concave Diaphragm
fi ts loosely on the bonnet spindle, fi t the closely on the backing diaphragm. wings into the grooves and ensure that the grooved pin (anti-twist system) is 611, 671 28 / 36... -
Seite 29: Bonnet Mounting On The Valve Body
Use only the appropriate 4. GEMÜ 611: Insert the washers 21 and protective gear when perfor- bolts 18 the from the bonnet side and the ming the tightness check. -
Seite 30: Inspection And Servicing
Disassemble the diaphragm valve Should there be any doubts or (see chapter 11.1 "Valve disassembly misunderstandings in the preceding text, (removing bonnet from body)"). the German version of this document is the authoritative document! 611, 671 30 / 36... -
Seite 31: Troubleshooting / Fault Clearance
Replace bonnet GEMÜ 671: Handwheel clamp Unlock handwheel clamp Handwheel cannot be locked turned Regrease the threaded spindle dependent on the GEMÜ 671: Threaded spindle operating conditions; replace bonnet if necessary. seized See chapter 12. 611, 671 31 / 36... -
Seite 32: Sectional Drawings And Spare Parts
19 Sectional drawings and spare parts GEMÜ 611 Item Name Order description Valve body K612... Diaphragm 600...M Bolt Washer 611...S30... Washer Bonnet 9611... GEMÜ 671 Item Name Order description Valve body K600... Diaphragm 600...M Bolt 671...S30... Washer Bonnet 9671... 611, 671... -
Seite 33: Ec Declaration Of Conformity
ISO 9001 and of ISO 14001. According to section 3, paragraph 3 of the Pressure Equipment Directive 97/23/EC these products must not be identified by a CE-label. Joachim Brien Head of Technical Department Ingelfingen-Criesbach, October 2014 611, 671 33 / 36... - Seite 34 611, 671 34 / 36...
- Seite 35 611, 671 35 / 36...
- Seite 36 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfi ngen-Criesbach Telefon +49(0)7940/123-0 · Telefax +49(0)7940/123-192 · info@gemue.de · www.gemu-group.com...
