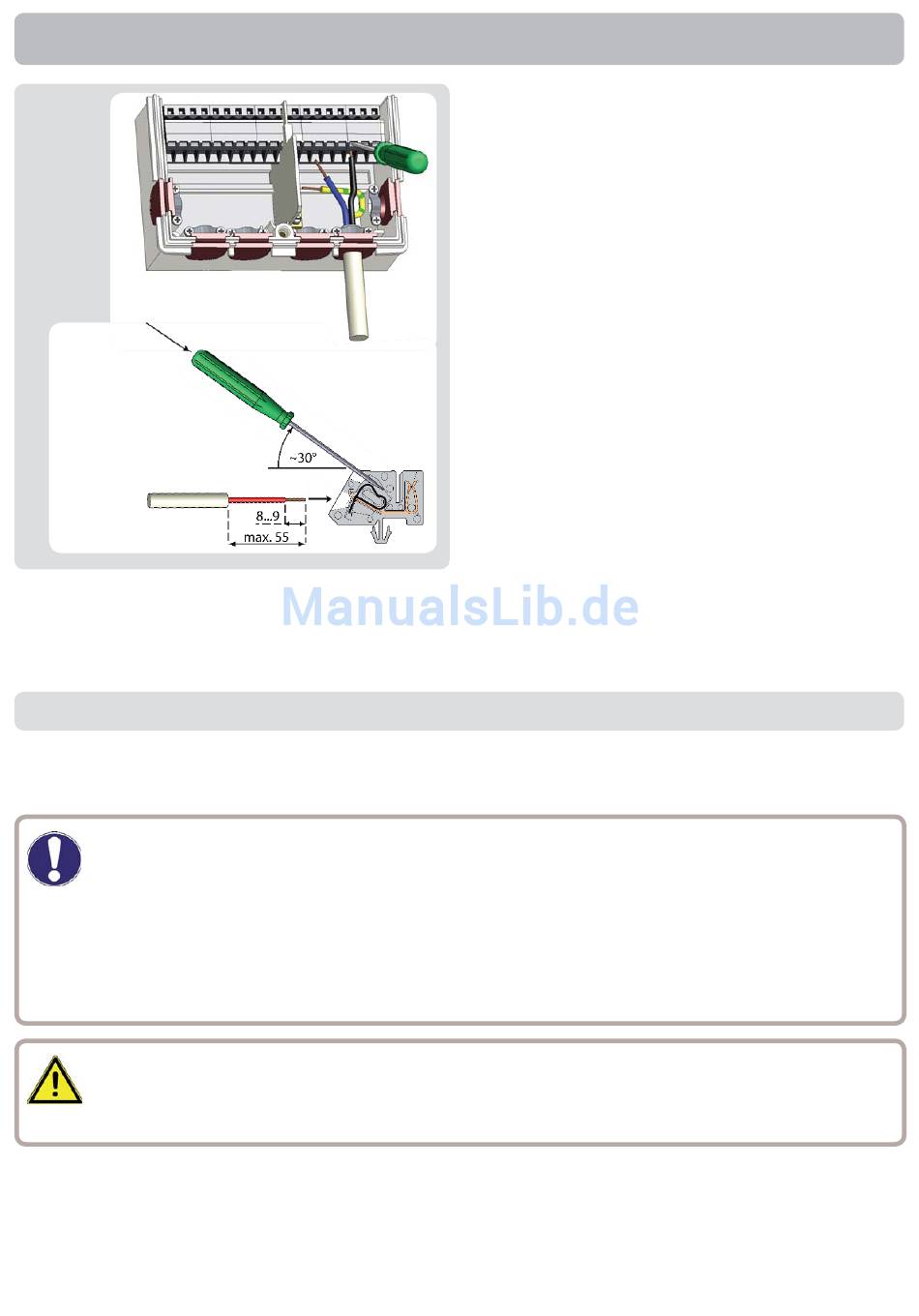

C.2.1
C.3 Installation der Temperaturfühler
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Tempera-
turerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen.
Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens
0,75mm² auf maximal 30m verlängert werden. Achten Sie darauf, dass hierbei
keine Übergangswiderstände auftreten!
Achtung
Platzieren Sie die Fühler genau im zu messenden Bereich!
Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden Tauch-,
Rohranlege- oder Flachanlegefühler mit dem entsprechend zulässigen Tempe-
raturbereich.
Die Temperaturfühlerleitungen sind getrennt von netzspannungsführenden
Leitungen zu verlegen und dürfen beispielsweise nicht im selben Kabelkanal
Achtung
verlegt sein!
10
Installation
1. Benötigtes Programm/Hydraulik aus-
wählen (s. „B.6 Hydraulikvarianten"
auf Seite 7 bzw. D.1 - D.20)
2. Reglergehäuse öffnen (siehe „C.1
Wandmontage" auf Seite 8)
3. Leitungen max. 55mm abmanteln,
einführen, die Zugentlastungen mon-
tieren, Aderenden 8-9mm abisolieren
(Abb.C.2.1)
4. Klemmen mit einem passenden
Schraubendreher öffnen (Abb.C.2.1) und
Elektroanschluss am Regler vorneh-
men (s. D.1 - D.20)
5. Gehäuseoberteil wieder einhängen und
mit der Schraube verschließen.
6. Netzspannung einschalten und Regler
in Betrieb nehmen
