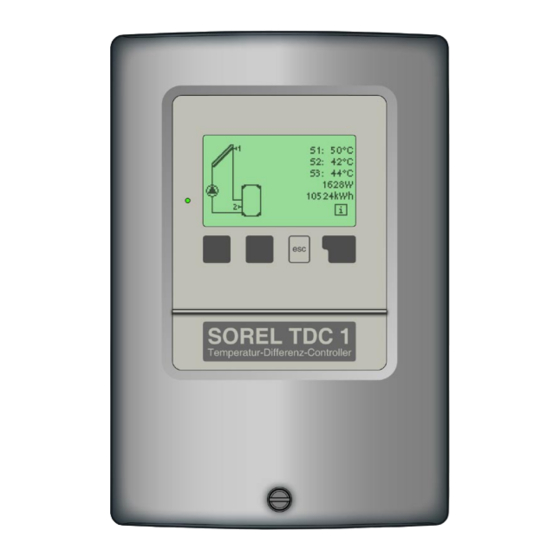

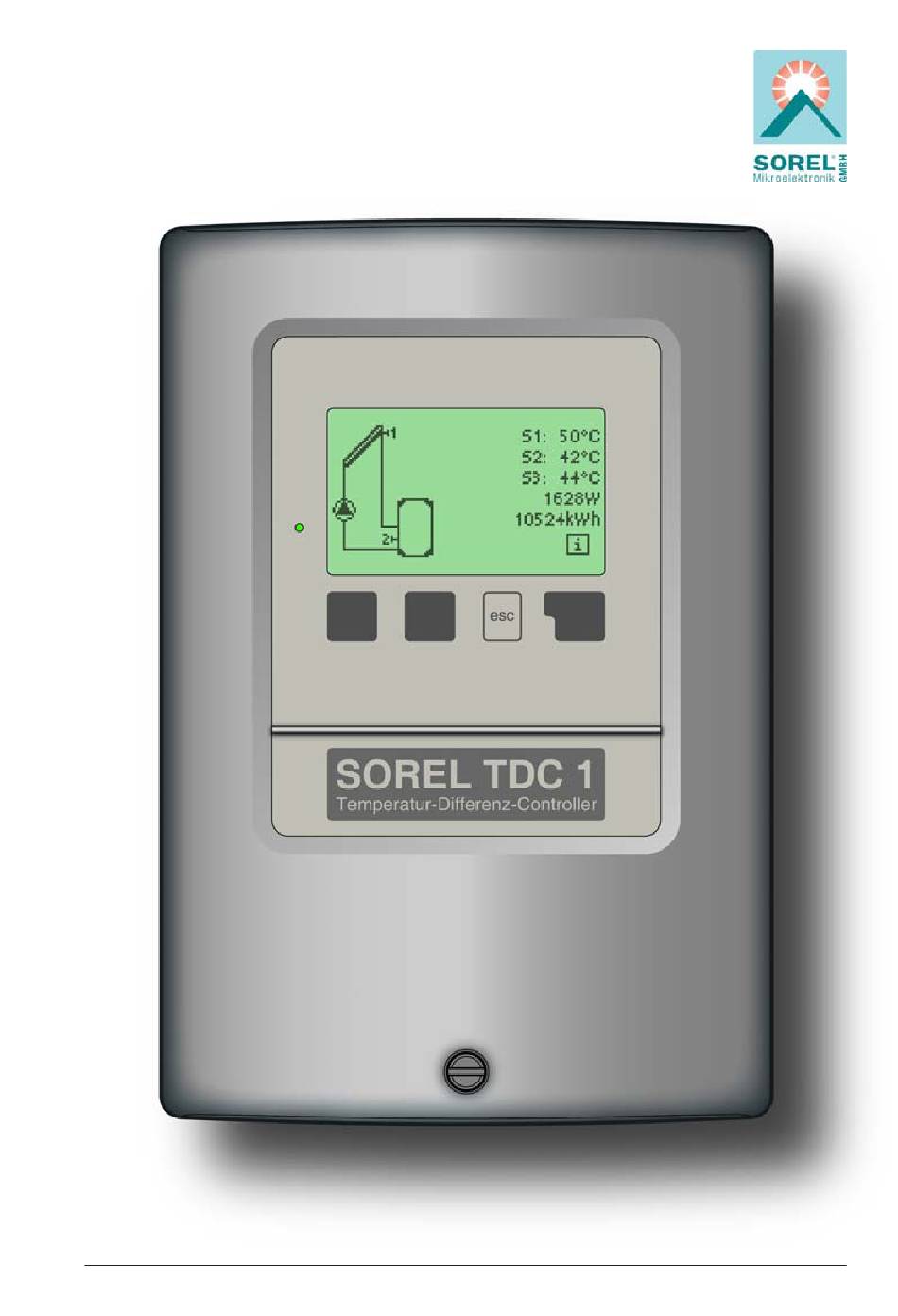

- Seite 1 Temperatur-Differenz-Controller TDC 1 Montageanweisung und Bedienanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Kapitel Seite Kapitel Seite Sicherheitshinweise Betriebsarten Menü 4 1.1 EG-Konformität 9.1 Automatik 1.2 Allgemeine Hinweise 9.2 Manuell 1.3 Symbolerklärung 9.3 Aus 1.4 Veränderungen Einstellungen Menü 5 1.5 Gewährleistung 10.1 TminS1 10.2 TmaxS2 Reglerbeschreibung 2.1 Technische Daten 10.3 ΔT R1 2.2 Über den Regler Schutzfunktionen Menü... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise 1.1 EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der Tempe- ratur-Differenz-Controller, im nachfolgenden TDC 1 genannt, den folgenden einschlägigen Sicherheitsbestimmungen entspricht: EG-Niederspannungsrichtlinie 73/23/EWG, geändert durch 93/68/EWG EG-Richtlinie elektromagnetische Verträglichkeit 89/336/EWG i.d.F. 92/31/EWG i.d.F. 93/68/EWG Die Konformität wurde nachgewiesen und die entsprechenden Unterla- gen sowie die EG-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Veränderungen
Sicherheitshinweise 1.4 Veränderungen am Gerät Durch Veränderungen am Gerät kann die Sicherheit und Funktion des Gerätes und der gesamten Anlage beeinträchtigt werden. Gefahr - Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Veränderungen, An- und Umbauten am Gerät vorzunehmen - Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind - Wenn wahrzunehmen ist, wie beispielsweise durch Beschädigung des... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung 2.1 Technische Daten Elektrische Daten: Netzspannung 230VAC +/- 10% Netzfrequenz 50...60Hz Leistungsaufnahme Schaltleistung mechanischer Relaisausgang 460VA für AC1 / 185W für AC3 Interne Sicherung 2A träge 250V Schutzart IP40 Schutzklasse Sensoreingänge 3 x Pt1000 Messbereich -40°C bis 300°C Zulässige Umgebungsbedingungen: Umgebungstemperatur bei Reglerbetrieb 0°C...40°C... -
Seite 6: Über Den Regler
Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfetexte oder übersichtliche Grafiken zur Verfügung. Der TDC 1 ist als Temperatur-Differenzregler für verschiedene Anlagen- varianten einsetzbar, die unter 2.5 dargestellt und erläutert werden. Wichtige Merkmale des TDC 1:... -
Seite 7: Hydraulikvarianten
Reglerbeschreibung 2.5 Hydraulikvarianten Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstellung der jeweiligen Anlagenhydraulik zu verstehen und Achtung erheben keinen Anspruck auf Vollständigkeit. Der Regler ersetzt keinesfalls sicherheitstechnische Einrichtungen. Je nach Anwendungfall sind weitere Anlagen- und Sicherheitskomponeten wie Sperrventile, Rückschlagklappen, Sicherheitstemperaturbegrenzer, Verbrühungsschutz etc. -
Seite 8: Installation
Installation 3.1 Wandmontage Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Umgebungsbedingungen wie unter 2.1 „technische Da- Achtung ten“ beschrieben. Folgen Sie der nachfolgenden Beschreibung 1-8. 1.Deckelschraube komplett lösen Abb.3.1.1 2.Gehäuseoberteil vorsichtig vom Unterteil abziehen. 3.Gehäuseoberteil zur Seite legen. Dabei bitte nicht auf die Elektronik fassen. -
Seite 9: Elektrischer Anschluss
Installation 3.2 Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Be- Gefahr rücksichtigung der geltenden Vorschriften durchgeführt werden. Der Regler darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichbare Schäden wie z.B. - Seite 10 Installation 3.2 Elektrischer Anschluss (Fortsetzung) Abb. 3.2.2 „Solar mit Speicher“ Klemmanschlussplan Programm 1 Sensorseite Netzseite Kleinspannungen max. 12VAC/DC max. 12V 230VAC Anschluss im linken Klemmraum! Achtung Gefahr Klemme: Anschluss für: S1 (2x) Fühler 1 Kollektor S2 (2x) Fühler 2 Speicher S3 (2x) Fühler 3 (optional) Die Polung der Fühler ist beliebig.
- Seite 11 Installation 3.2 Elektrischer Anschluss (Fortsetzung) Abb. 3.2.4 „Feststoff mit Speicher“ Klemmanschlussplan Programm 3 Sensorseite Netzseite Kleinspannungen max. 12VAC/DC max. 12V 230VAC Anschluss im linken Klemmraum! Achtung Gefahr Klemme: Anschluss für: S1 (2x) Fühler 1 Feststoffkessel S2 (2x) Fühler 2 Speicher S3 (2x) Fühler 3 (optional) Die Polung der Fühler ist beliebig.
-
Seite 12: Installation Der Temperaturfühler
Installation 3.2 Elektrischer Anschluss (Fortsetzung) Abb. 3.2.6 „Speicherumladung“ Klemmanschlussplan Programm 5 Sensorseite Netzseite Kleinspannungen max. 12VAC/DC max. 12V 230VAC Anschluss im linken Klemmraum! Achtung Gefahr Klemme: Anschluss für: S1 (2x) Fühler 1 Speicher 1 S2 (2x) Fühler 2 Speicher 2 S3 (2x) Fühler 3 (optional) Die Polung der Fühler ist beliebig. -
Seite 13: Bedienung
Bedienung 4.1 Anzeige und Eingabe Das Display (1) mit umfangreichen Text- und Grafikmodus ermöglicht Ihnen eine einfache und fast selbst- erklärende Bedienung des Reglers. Die Leuchtdiode (2) leuchtet grün wenn ein Relais eingeschaltet ist. Die Leuchtdiode (2) leuchtet rot wenn Betriebsart „Aus“... -
Seite 14: Menüablauf
Bedienung 4.2 Menüablauf und Menüstruktur Der Grafik oder Übersichtsmodus erscheint, wenn 2 Minuten keine Taste mehr gedrückt wird oder wenn das Hauptmenü über „esc“ verlas- sen wird. Ein Tastendruck im Grafik- oder Übersichtsmodus führt direkt zum Hauptmenü. Hier stehen dann die nachfolgenden Menüpunkte zur Auswahl: Aktuelle Temperaturwerte mit... -
Seite 15: Parametrierung
Parametrierung 5.1 Inbetriebnahmehilfe Beim ersten Einschalten des Reg- lers und nach Einstellen von Spra- che und Uhr erfolgt die Abfrage, ob die Parametrierung des Reglers mit der Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnahme- hilfe kann aber auch jederzeit beendet oder später im Menü Sonderfunktionen nochmals gestar- tet werden. -
Seite 16: Messwerte Menü
Messwerte Menü 1 6. Messwerte Das Menü “1. Messwerte” dient zur Anzeige der aktuell gemessenen Temperaturen. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Messwerte verlassen” beendet. Die Messwerte werden bei Auswahl von Info mit einem kurzen Hilfetext erläutert. -
Seite 17: Auswertungen Menü
Auswertungen Menü 2 7. Auswertung Das Menü “2. Auswertungen” dient zur Funktionskontrolle und Langzeit- überwachung der Anlage. Es stehen Ihnen die unter 7.1-7.6 beschriebenen Untermenüs zur Verfügung. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Auswertungen verlassen” beendet. Für die Auswertung der Anlagendaten ist unerlässlich, dass die Uhrzeit am Regler genau eingestellt ist. -
Seite 18: Anzeigemodus Menü
Anzeigemodus Menü 3 8. Anzeigemodus Im Menü “3. Anzeigemodus” wird die Displayanzeige des Reglers für den Normalbetrieb festgelegt. Diese Anzeige erscheint, sobald für 2 Minuten keine Taste betätigt wird. Nach Tastendruck erscheint das Hauptmenü wieder. Das Menü wird durch Drücken von “esc”... -
Seite 19: Betriebsarten Menü
Betriebsarten Menü 4 9. Betriebsart Im Menü “4. Betriebsarten” kann der Regler neben dem Automatikbetrieb auch ausgeschaltet oder in einen manuellen Betriebsmodus versetzt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Betriebsarten verlassen” beendet. 9.1 Automatik Menü... -
Seite 20: Einstellungen
Einstellungen Menü 5 10. Einstellungen Im Menü “5. Einstellungen” werden die für die Regelfunktion nötigen Grundeinstellungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. = Freigabe-/Starttemtemperatur an Fühler 1 10.1 Tmin S1 Menü... - Seite 21 Einstellungen Menü 5 10.3 Δ Δ Δ Δ Δ T R1 = Einschalttemperaturdifferenz Fühler1/Fühler2 Menü 5.3 Wird diese Temperaturdifferenz zwischen Fühler 1 und Fühler 2 überschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe bzw. das Ventil ein. Fällt die Temperaturdifferenz zwischen Fühler 1 und Fühler 2 auf 1/3 von diesem Wert, wird die Pumpe bzw.
-
Seite 22: Schutzfunktionen Menü
Schutzfunktionen Menü 6 11. Schutzfunktionen Im Menü “6. Schutzfunktionen” können diverse Schutzfunktionen aktiviert und eingestellt werden. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. 11.1 Antiblockierschutz Menü... -
Seite 23: Solarschutz
Schutzfunktionen Menü 6 (Nur bei Solar) 11.3 Solarschutz Menü 6.3 / 6.3.1 - 6.3.5 Für die Anlagenhydrauliken mit Solar stehen zwei Solarschutzvarianten V1+V2 und eine Alarmfunktion mit weiterführenden Einstellungen zur Verfügung, die nachfolgend noch näher erläutert werden. Im Auslieferzustand ist der Solarschutz ausgeschaltet. Ob und welche Solarschutzvariante die Anlage benötigt, ist den Betriebsanleitungen der Anlagenkomponenten zu entnehmen. -
Seite 24: Rückkühlung
Schutzfunktionen Menü 6 (Nur bei Solar) 11.4 Rückkühlung Menü 6.4 / 6.4.1 - 6.4.2 In Anlagenhydrauliken mit Solar wird bei aktivierter Rückkühlfunktion, überschüssige Energie aus dem Speicher zurück zum Kollektor geführt. Das erfolgt nur, wenn die Temperatur im Speicher größer als der Wert “Rückkühl Tsoll”... -
Seite 25: Sonderfunktionen Menü
Sonderfunktionen Menü 7 12. Sonderfunktionen Im Menü “7. Sonderfunktionen” werden grundlegende Dinge und erweiterte Funktionen eingestellt. Außer der Uhrzeit sollten die Einstellungen nur vom Fachmann erfolgen. Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktionen verlassen” beendet. -
Seite 26: Inbetriebnahme
Sonderfunktionen Menü 7 12.4 Inbetriebnahme Menü 7.4 Der Start der Inbetriebnahmehilfe führt in der richtigen Reihenfolge durch die für die Inbetriebnahme notwendigen Grundeinstellungen, wobei die jeweiligen Parameter im Display kurz erklärt werden. Durch Betätigen der „esc“ Taste gelangt man zum vorherigen Wert, um die gewählte Einstellung nochmals anzusehen oder auch anzupassen. -
Seite 27: Wärmemenge
Sonderfunktionen Menü 7 12.7 Wärmemenge Menü 7.7 / 7.7.1 - 7.7.5 In diesem Menü kann eine einfache Wärmemengenerfassung aktiviert werden. Es sind ergänzende Eingaben zum Frostschutzmittel, dessen Konzentration und dem Durchfluss der Anlage notwendig. Zusätzlich kann über den Einstellwert Offset ΔT ein Korrekturfaktor für die Wärmemengenerfassung eingestellt werden. -
Seite 28: Menüsperre Menü
Menüsperre Menü 8 13. Menüsperre Durch das Menü “8. Menüsperre” kann der Regler dagegen gesichert werden, dass die eingestellten Werte unbeabsichtigt verstellt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Menüsperre verlassen” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsperre voll zugänglich und es können ggf. -
Seite 29: Servicewerte Menü
Servicewerte Menü 9 15. Servicewerte Das Menü “9. Servicewerte” dient im Fehlerfall z.B zur Ferndiagnose durch den Fachmann oder Hersteller. Tragen Sie die Werte zum Zeitpunkt wenn der Fehler auftritt z.B. in die Tabelle ein. Achtung Das Menü kann durch Drücken von “esc”... -
Seite 30: Störungen Mit Fehlermeldungen
Störungen 16.1 Störungen mit Fehlermeldungen Erkennt der Regler eine Fehl- funktion, so blinkt das rote Licht und zusätzlich erscheint das Warn- symbol im Display. Liegt der Fehler nicht mehr an, ändert sich das (Led blinkt + Warnsymbol) Warnsymbol in ein Infosymbol und das rote Licht blinkt nicht mehr. -
Seite 31: Sicherung Ersetzen
Störungen 16.2 Sicherung ersetzen Reparatur und Wartung darf nur durch eine Fachkraft durchge- führt werden. Vor Arbeiten am Gerät die Stromzuleitung abschal- Gefahr ten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Verwenden Sie nur die beiligende Reservesicherung, oder eine baugleiche Sicherung mit den folgenden Angaben: T2A 250V Gefahr Hat der Regler trotz eingeschalteter Abb.3.1.1... - Seite 32 Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhafte oder auch unvollständige Angaben nicht auszuschließen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbehalten. Ihr Fachhändler: Hersteller: SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 +49 (0)2339 6025 www.sorel.de info@sorel.de...
