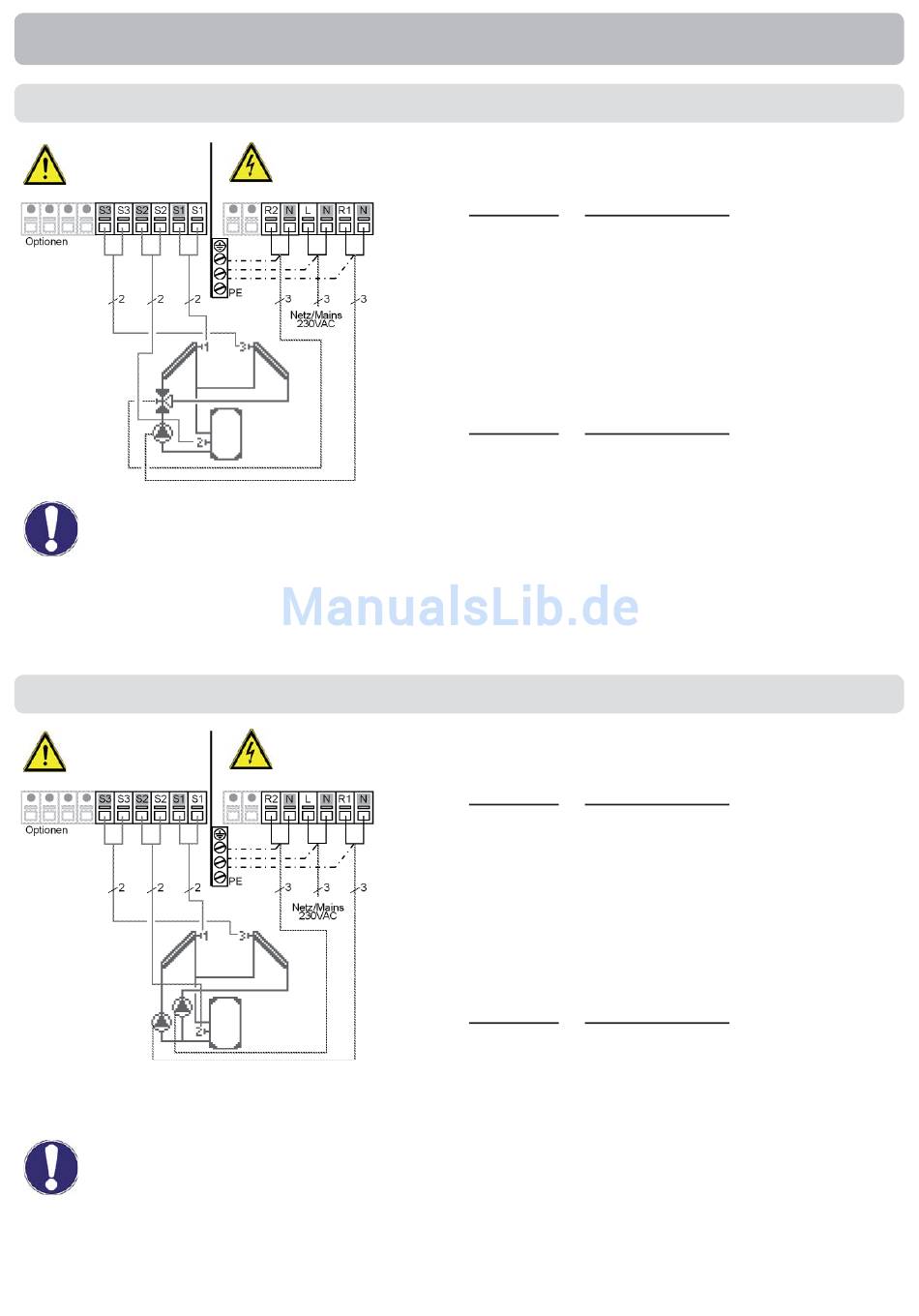

D.7 Solar 2 Koll. (Ost/West)
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Kollektor mit
Fühler 3 durchströmt
Achtung
Relais R1: Zur Drehzahlregelung von Stan-
dardpumpen, Mindestlast 20VA
D.8 Solar 2 Koll. 2 Pumpen
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahlre-
gelung von Standardpumpen,
Mindestlast 20VA
Achtung
14
Installation
Netzseite
2 2 2 2 230VAC
Gefahr
Netzseite
2 2 2 230VAC
Gefahr
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor 1
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Kollektor 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehz.)
N Pumpe N (drehz.)
R2 Umschaltventil L
N Umschaltventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor 1
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Kollektor 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe (K.1) L (drehz.)
N Pumpe (Koll.1)N (drehz.)
R2 Pumpe (Koll.2) L
N Pumpe (Koll.2) N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
