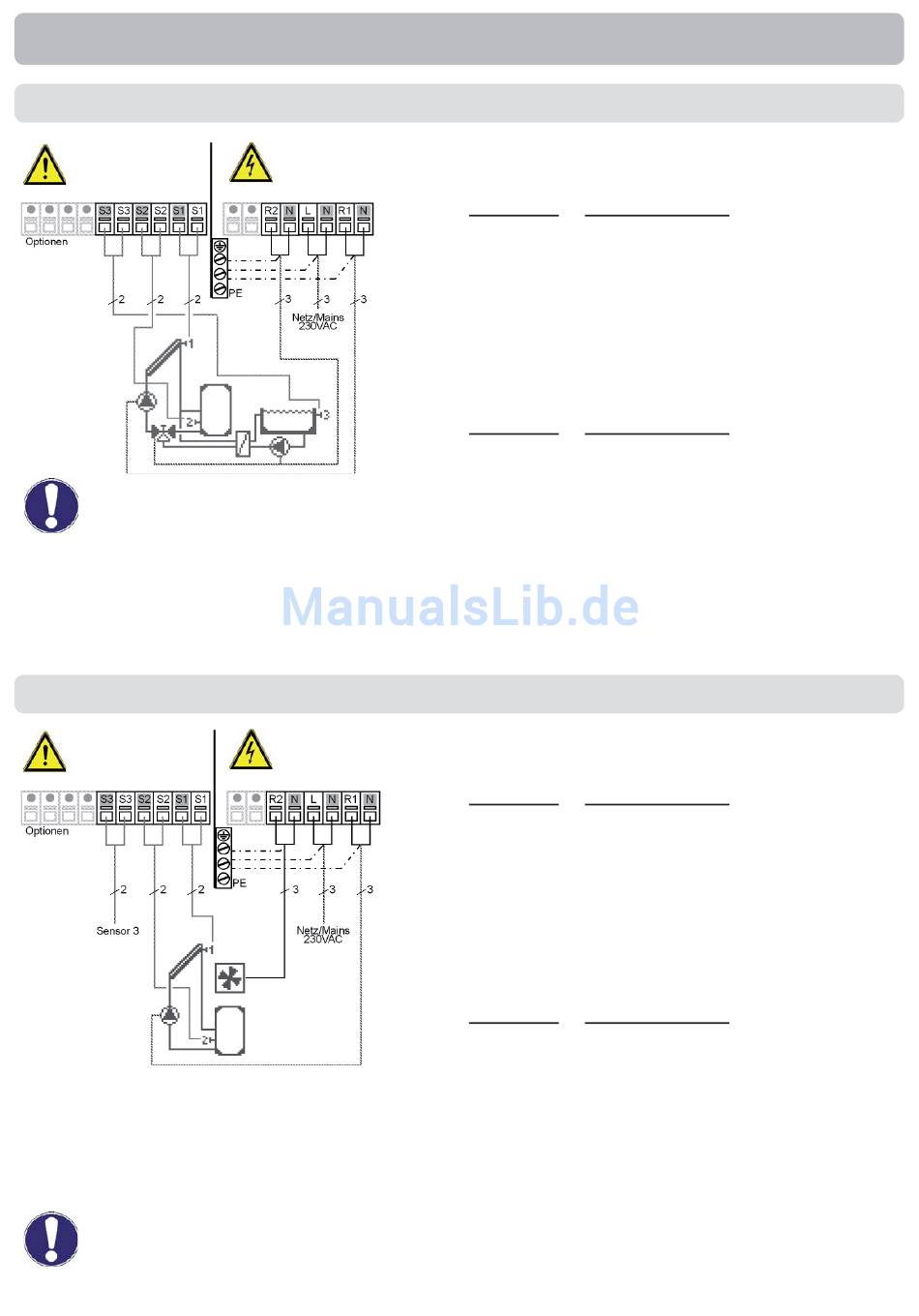

D.13 Solar Speicher/Pool
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Ladung zu
Fühler 3 (Schwimmbad)
Achtung
Das Schwimmbad kann durch langes Drü-
cken der „esc" - Taste deaktiviert werden.
Relais R1: Zur Drehzahlregelung von
Standardpumpen, Mindestlast 20VA
D.14 Solar mit Kühlung 1
Sensorseite
max. 12V
Erklärung der Kühlfunktion unter„6.4.1
Kühlfunktionen" auf Seite 36
Relais R1: Nur zur Drehzahlre-
gelung von Standardpumpen,
Mindestlast 20VA
Achtung
Installation
Netzseite
2 2 2 2 230VAC
Gefahr
Netzseite
2 2 2 230VAC
Gefahr
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Schwimmbad
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehz.)
N Pumpe N (drehz.)
R2 Pumpe (sek.)+Ventil L
N Pumpe (sek.)+Ventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe prim. L (drehz.)
N Pumpe primär N (drehz.)
R2 Luftkühler L
N Luftkühler N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
17
