Sorel TDC 3 Montageanweisung Und Bedienanleitung Seite 12

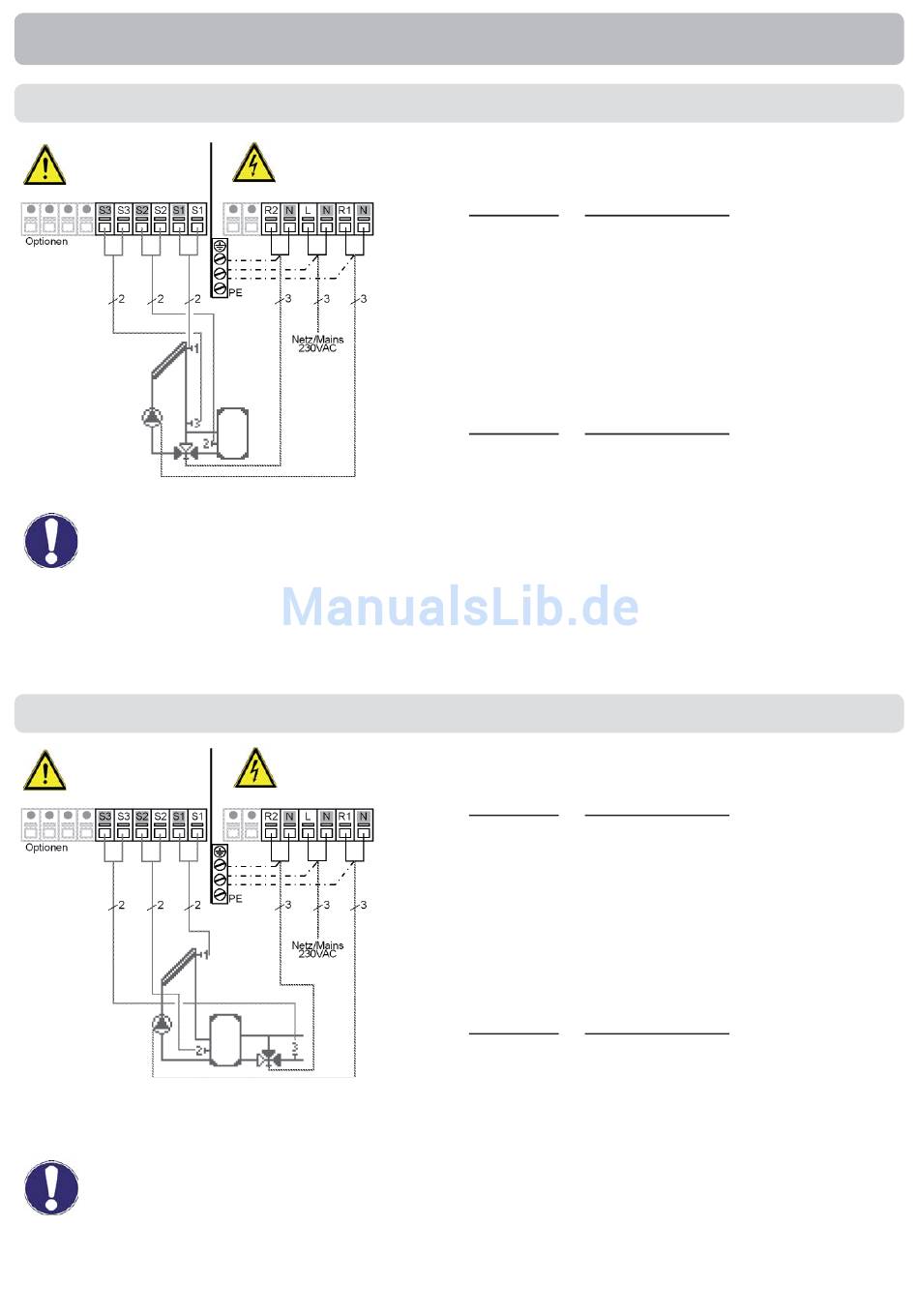

D.3 Solar mit Bypass
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Bypass ohne
Speicherladung
Achtung
Relais R1: Zur Drehzahlregelung von Stan-
dardpumpen, Mindestlast 20VA
D.4 Solar mit Rücklaufanhebung
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Weg durch
den Speicher
Achtung
Relais R1: Zur Drehzahlregelung von Stan-
dardpumpen, Mindestlast 20VA
12
Installation
Netzseite
2 2 2 230VAC 2 2
Gefahr
Netzseite
2 2 2 2 2 2 230VAC
Gefahr
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Vorlauf
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehz.)
N Pumpe N (drehz.)
R2 Bypass-Ventil L
N Bypass-Ventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Hzk-Rücklauf
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehz.)
N Pumpe N (drehz.)
R2 Ventil L
N Ventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
