INSTALLATION

°CALEON Clima Installation

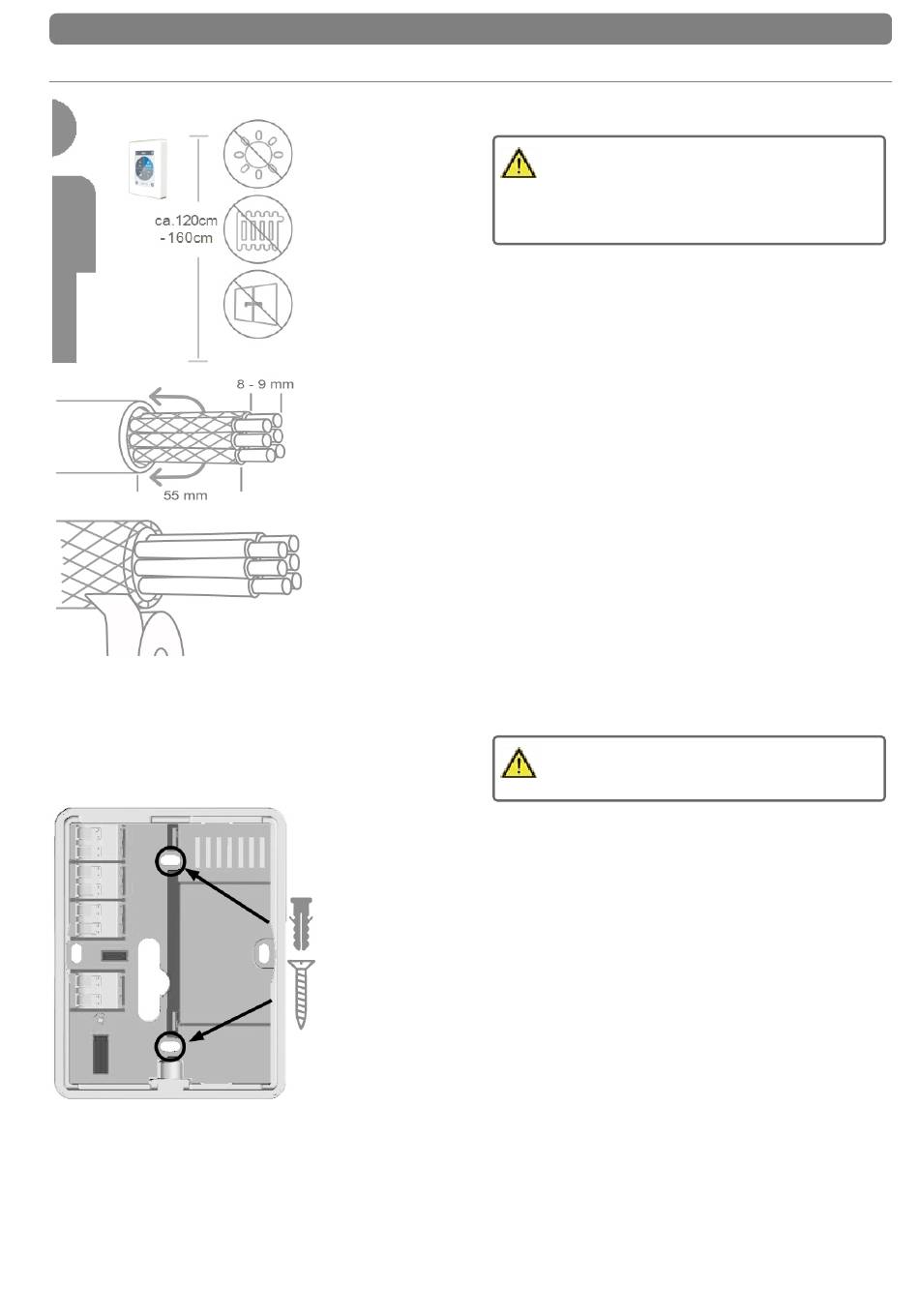

Montieren Sie das Gerät an geeigneter Stelle.
Achten Sie auf geeignete Umge-
bungsbedingungen. Direkte Sonneneinstrahlung,
Wärme- und Kältequellen wie z.B. Radiatoren
und Fenster sind zu vermeiden.
Bei Wandmontage ist darauf zu achten, dass die Leitungen
so kurz wie möglich gehalten werden (bei direkter Wand-
montage max. 40 mm), da unnötige Aderschlaufen im
°CALEON-Gehäuse zu Problemen führen können.
Bei Montage auf einer Schalterdose ist darauf zu ach-
ten,dass die Leitungen so kurz wie möglich gehalten wer-
den (Leitungen max. 55 mm abmanteln) und eventuelle
Aderschlaufen in die Schalterdose zurückgeführt werden,
da unnötige Aderschlaufen im °CALEON-Gehäuse zu Pro-
blemen führen können.
Aderenden 8 - 9 mm abisolieren. Abschirmung isolieren
und einseitig an geeigneter Stelle (Regler oder CAN-Box)
mit dem Schutzleiter verbinden.
Bei Kontakt von Abschirmung und Platine können
erhebliche Schäden am Gerät entstehen.
Montage auf UP-Schalterdose
Sockel mit den beiliegenden Schrauben (3,0 x 16) an der
Schalterdose befestigen.
Direkte Wandmontage
Sockel an der ausgewählten Position anhalten und die 2
Befestigungslöcher anzeichnen. Achten Sie darauf, dass
die Wandfläche möglichst eben ist, damit sich das Gehäuse
beim Anschrauben nicht verzieht. Mittels Bohrmaschine an
den angezeichneten Stellen in die Wand bohren und die
Dübel eindrücken. Die Schrauben einsetzen und leicht
andrehen. Den Sockel ausrichten und die Schrauben fest-
schrauben.
Anschlussklemmen mit dem beiliegenden Betä-
tigungswerkzeug öffnen und wie beschrieben den Elek-
troanschluss vornehmen.
