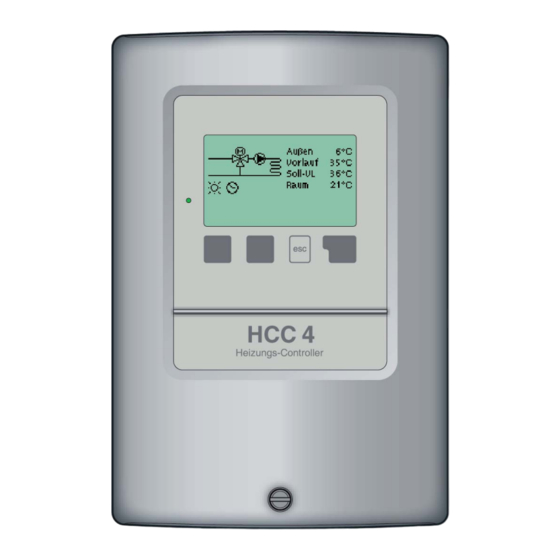

- Seite 1 Heizungs-Controller HCC 4 Witterungsgeführter Heizkreisregler Montageanweisung und Bedienanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Seite Seite Inhalt EG-Konformitätserklärung Einstellungen HK So/Wi Tag Allgemeine Hinweise So/Wi Nacht Symbolerklärung Kennlinie Veränderungen am Gerät Tageskorrektur Gewährleistung und Haftung Nachtkorrektur Komfortanhebung Technische Daten Soll/Ist - Über den Regler Lieferumfang Soll/Ist + Entsorgung und Schadstoffe Hydraulikvarianten Einstellungen HzK 2 Kennlinie Wandmontage Tageskorrektur... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der HCC4 den folgenden einschlägigen Sicherheitsbestimmungen entspricht: EG-Niederspannungsrichtlinie 73/23/EWG, geändert durch 93/68/EWG EG-Richtlinie elektromagnetische Verträglichkeit 89/336/EWG i.d.F. 92/31/EWG i.d.F. 93/68/EWG Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EG-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Veränderungen Am Gerät
Sicherheitshinweise Veränderungen am Gerät Durch Veränderungen am Gerät kann die Sicherheit und Funktion des Gerätes und der gesamten Anlage beeinträchtigt werden. Gefahr - Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Verände- rungen, An- und Umbauten am Gerät vorzunehmen - Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind - Wenn wahrzunehmen ist, wie beispielsweise durch Beschädigung des Gehäu-... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung Technische Daten 2.1 Technische Daten Elektrische Daten: Netzspannung 230VAC +/- 10% Netzfrequenz 50...60Hz Leistungsaufnahme Schaltleistung gesamt 460VA (Relaisausgänge 1-5) Schaltleistung je Relais 460VA für AC1 / 185W für AC3 Interne Sicherung 2A träge 250V Schutzart IP40 Schutzklasse Sensoreingänge 5x Pt1000 Temperaturfühler 1x Raumfernversteller Messbereich -40 bis 110°C... -
Seite 6: Über Den Regler
Reglerbeschreibung Über den Regler Der Heizungsregler HCC4 ermöglicht Ihnen eine effi ziente Nutzung und Funktionskon- trolle Ihrer Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfe- texte oder übersichtliche Grafi... -
Seite 7: Hydraulikvarianten
Reglerbeschreibung Hydraulikvarianten Die nachfolgende Abbildung ist nur als Prinzipschema zur Darstel- lung der jeweiligen Anlagenhydraulik zu verstehen und erhebt keinen Anspruch auf Vollständigkeit. Die Hydraulik für die Zusatzenergiequelle ist nicht mit aufgeführt. Der Regler ersetzt keinesfalls sicherheitstechni- Achtung sche Einrichtungen. Je nach Anwendungfall sind weitere Anlagen- und Sicherheitskomponenten wie Sperrventile, Rückschlagklappen, Sicher- heitstemperaturbegrenzer, Verbrühungsschutz etc. -
Seite 8: Wandmontage
Installation Wandmontage Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Um- gebungsbedingungen wie unter B.1 „technische Daten“ beschrieben. Folgen Achtung Sie der nachfolgenden Beschreibung. 1. Deckelschraube komplett lösen C.1.1 2. Gehäuseoberteil vorsichtig vom Unterteil abziehen. 3. Gehäuseoberteil zur Seite legen. Dabei bitte nicht auf die Elektronik fassen. -
Seite 9: Elektrischer Anschluss
Installation Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie- dereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück- sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler Gefahr darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichbare Schäden wie z.B. -
Seite 10: Installation Der Temperaturfühler
Installation Installation der Temperaturfühler Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Tempera- turerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen. Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² Durchmesser auf maximal 30 m verlängert werden. Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Platzieren Sie die Fühler genau im zu messenden Bereich! Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden Außen-,... -
Seite 11: Klemmanschlussplan Für Elektrischen Anschluss
Installation Klemmanschlussplan für elektrischen Anschluss Rechter Klemmraum nur Linker Klemmraum nur für für Netzspannungen von Kleinspannungen von Gefahr 230VAC 50-60Hz max. 12VAC/DC Achtung Anschluss Kleinspannungsseite: Anschluss Netzspannungsseite: - Temperaturfühler Klemmen S1-S6 - Schutzleiter an dem PE Metallblock und Klemmblock S- (Polung beliebig) - Neutralleiter an dem Klemmblock N - Optionale Zusatzfunktionen - Netzaußenleiter Klemme L... -
Seite 12: Rc 21 Raumthermostat Und Fernversteller
Installation RC 21 Raumthermostat und Fernversteller Im Automatikbetrieb wird die Tem- Das RC21 ist ein optionales Zu- peratur entsprechend der eingestell- behörteil und ist standardmäßig ten Thermostatzeiten geregelt. nicht im Lieferumfang des HCC Im Dauertagmodus werden die enthalten. Der HCC funktioniert Achtung eingestellten Zeiten ignoriert und auch ohne RC21. -
Seite 13: Bedienung
Bedienung Anzeige und Eingabe Das Display (1) mit umfangreichem Text- und Grafi kmodus ermöglicht Ihnen eine einfache und fast selbsterklärende Bedie- nung des Reglers. Die Leuchtdiode (2) leuchtet grün, wenn die Heizkreispumpe eingeschaltet ist. Die Leuchtdiode (2) leuchtet rot, wenn Betriebsart „Aus“... -
Seite 14: Inbetriebnahmehilfe
Bedienung Inbetriebnahmehilfe Beim ersten Einschalten des Reglers und nach Einstellen von Sprache und Uhr erfolgt die Abfrage, ob die Parametrierung des Reglers mit der Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnah- mehilfe kann aber auch jederzeit beendet oder später im Menü Sonderfunktionen nochmals gestartet werden. -
Seite 15: Menüablauf Und Menüstruktur
Bedienung Menüablauf und Menüstruktur Der Grafi k oder Übersichtsmodus er- scheint, wenn 2 Minuten keine Taste mehr gedrückt wird oder wenn das Hauptmenü über „esc“ verlassen wird. Ein Tastendruck im Grafi k- oder Über- sichtsmodus führt direkt zum Hauptme- nü. Hier stehen dann die nachfolgenden Menüpunkte zur Auswahl: Aktuelle Temperaturwerte mit Erläuterun- 1. -
Seite 16: Messwerte
Messwerte Messwerte Das Menü “1. Messwerte” dient zur Anzei- ge der aktuell gemessenen Temperaturen. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Messwerte verlassen” beendet. Die Messwerte werden bei Auswahl von Info mit einem kurzen Hilfetext erläutert. Durch Auswahl von “Übersicht”... -
Seite 17: Auswertungen
Auswertungen Auswertung Das Menü “2. Auswertungen” dient zur Funktionskontrolle und Langzeit-überwac- hung der Anlage. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Auswertungen verlassen” beendet. Für die Auswertung der Anlagendaten ist unerlässlich, dass die Uhrzeit am Regler genau eingestellt ist. Beachten Sie, dass die Uhr bei Netz- unterbrechung ca. -
Seite 18: Zeiten
Zeiten Zeiten Im Menü “3. Zeiten” werden Uhrzeit, Datum und die Betriebszeiten für den Heizkreis eingestellt. Die zugehörigen Temperatur-Soll- werte werden im Menü 5 Einstel- lungen festgelegt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Zeiten verlas- sen”... -
Seite 19: Betriebsarten
Betriebsarten 4. Betriebsarten Im Menü “4. Betriebsarten” kann der Regler neben dem Automatikbetrieb auch ausgeschaltet oder in einen manuellen Betriebsmodus versetzt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Betriebsarten verlassen” beendet. Der Regler arbeitet nur im Automatikbetrieb mit den eingestellten Betrieb- szeiten und den entsprechend zugehörigen unterschiedlichen Sollvorlauf- temperaturwerten! Achtung... -
Seite 20: Manuell
Betriebsarten 4.3 Manuell In der Betriebsart Manuell lassen sich die einzelnen Relaisausgänge und die angeschloss- enen Verbraucher auf Funktion und korrekte Belegung überprüfen. Funktionsweise Manuellbetrieb: Die Relais und somit die angeschlossenen Verbraucher werden mittels Tastendruck ohne Berücksichtigung der aktuellen Temperaturen und der eingestellten Parameter ein- oder ausgeschaltet. -
Seite 21: Einstellungen Heizkreis
Einstellungen Heizkreis Einstellungen HK Im Menü “5. Einstellungen HK” werden die für die Regelfunktion des Heizkreises nötigen Grundeinstellungen vorgenommen. Die bauseits vorzusehenden Si- cherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen”... - Seite 22 Einstellungen Heizkreis 5.3 Kennlinie Art und Steilheit der Heizungskennlinie Mit Hilfe der Kennlinie wird die Wärmeabgabe des Heizkreises in Abhängigkeit von der Außentemperatur gesteuert. Der Wärmebedarf ist je nach Gebäudetyp/Gebäudeiso- lierung/Heizungsauslegung/Außentemperatur oftmals sehr unterschiedlich. Deshalb bietet der Regler die Möglichkeit, die Heizanlage mit einer nomalen geraden Kennlinie (Einstellung Normal) oder mit einer abgeknickten Kennlinie (Einstellung Geteilt) zu betreiben.
-
Seite 23: Nachtkorrektur
Einstellungen Heizkreis Mit den nachfolgenden Einstellungen (5.4-5.6) kann eine Parallelver- schiebung der Kennlinie für die Zeitbereiche Tag-/Nacht- und Komfort- betrieb vorgenommen werden. Achtung 5.4 Tageskorrektur Parallelverschiebung der Kennlinie Durch die Tageskorrektur wird eine Parallelverschiebung der Heizungskennlinie wäh- rend der Tagbetriebszeiten vorgenommen, da es vorkommen kann, dass bei der ein- gestellten Kennlinie das Gebäude je nach Außentemperatur nicht optimal beheizt wird. -
Seite 24: 5.7 Soll/Ist
Einstellungen Heizkreis 5.7 Soll/Ist - Einschalthysterese für die Zusatzenergiequelle Mit diesem Wert wird die zulässige Unterschreitung der Heizkreistemperatur zur errechneten Sollvorlauftemperatur festgelegt. Unterschreitet die Heizkreis-Vorlauftem- peratur die Sollvorlauftemperatur um den hier eingestellten Wert wird die Wärmeanfor- derung mit einer Verzögerung von 5 Minuten (Relais R5) eingeschaltet. Einstellbereich: -10°C bis 10°C / Voreinstellung: -2°C Die Wärmeanforderung (Relais R5) wird erst gestartet wenn die Vorlauf- temperatur (bzw bei zwei Heizkreisen - eine der beiden Vorlauftempera-... -
Seite 25: Einstellungen Heizkreis2
Einstellungen Heizkreis2 Einstellungen HzK 2 Im Menü “6. Einstellungen HzK 2” werden die für die Regelfunktion des Heizkreises nötigen Grundeinstellungen vorgenom- men. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung... - Seite 26 Einstellungen Heizkreis2 Mit den nachfolgenden Einstellungen (6.2-6.4) kann eine Parallel-ver- schiebung der Kennlinie für die Zeitbereiche Tag-/Nacht- und Komfort- betrieb vorgenommen werden. Achtung 6.2 Tageskorrektur Parallelverschiebung der Kennlinie Durch die Tageskorrektur wird eine Parallelverschiebung der Heizungskennlinie wäh- rend der Tagbetriebszeiten vorgenommen, da es vorkommen kann, dass bei der ein- gestellten Kennlinie das Gebäude je nach Außentemperatur nicht optimal beheizt wird.
-
Seite 27: Schutzfunktionen
Schutzfunktionen Schutzfunktionen Im Menü “7. Schutzfunktionen” können vom Fachmann diverse Schutzfunktionen aktiviert und eingestellt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Schutzfunktionen verlassen” beendet. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung 7.1 Antiblockierschutz Ist der Antiblockierschutz aktiviert, schaltet der Regler die Heizungspumpe und den Mischer um 12 Uhr nacheinander für 5 Sekunden ein, um dem Festsetzen der Pumpe bzw. -
Seite 28: 12 7.4 Max. Vorlauf
Schutzfunktionen 7.4 Max. Vorlauf Mit diesem Wert wird die Sollvorlauftemperatur des Heizkreises nach oben begrenzt. Überschreitet die Heizkreistemperatur dennoch den eingestellten Wert, wird der Heiz- kreis abgeschaltet bis die Temperatur wieder unter diesen Wert fällt. Einstellbereich: 30 °C bis 105 °C / Voreinstellung: 45 °C Bauseits ist (z.B. -
Seite 29: Werkseinstellungen
Sonderfunktionen Sonderfunktionen Im Menü “8. Sonderfunktionen” werden grundlegende Dinge und erweiterte Funk- tionen eingestellt. Die Einstellungen in diesem Menü sollten nur vom Fachmann vorgenom- men werden. Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktio- nen verlassen”... -
Seite 30: Erweiterungen
Sonderfunktionen 8.4 Erweiterungen Dieses Menü ist nur anwählbar und nutzbar, wenn im Regler zusätzliche Optionen oder Erweiterungen eingebaut sind. Die zugehörige ergänzende Einbau-, Montage- und Bedienanleitung liegt dann der jeweiligen Erweiterung bei. 8.5 Mischer 8.5.1 Ein-Zeit Für diese Zeitdauer in Sekunden wird der Mischer angesteuert, d.h. auf oder zuge- fahren, bevor eine neue Messung vorgenommen wird, um die Vorlauftemperatur zu regeln. -
Seite 31: Raum-Soll-Tag
Sonderfunktionen 8.6 Raumcontroller In diesem Menü können die Einstellungen für den optionalen Raumcontroller RC21 vorgenommen werden. Am RC21 können die 3 Betriebsmodi Dauer Tag, Dauer Nacht und Zeitgesteuert/Auto- matik eingestellt werden. Außerdem kann über die Drehwählscheibe Einfl uss auf die Sollvorlauf Temperatur genommen werden, indem die Kennlinie parallel verschoben wird. -
Seite 32: Menüsperre
Menüsperre Menüsperre Durch das Menü “9. Menüsperre” kann der Regler dagegen gesichert werden, dass die eingestellten Werte unbeabsich- tigt verstellt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Menüsperre verlassen” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsperre voll zugäng- lich und es können ggf. -
Seite 33: Servicewerte
Servicewerte Servicewerte Das Menü “10. Servicewerte” dient im Fehlerfall z.B zur Ferndiagnose durch den Fachmann oder Hersteller. Tragen Sie die Werte zum Zeit- punkt wenn der Fehler auftritt z.B. in die Tabelle ein. Achtung Das Menü kann durch Drücken von “esc” jederzeit beendet werden. -
Seite 34: Störungen Mit Fehlermeldungen
Störungen Z.1. Störungen mit Fehlermeldungen Erkennt der Regler eine Fehlfunktion, so erscheint das Warnsymbol im Display. Liegt der Fehler nicht mehr an, ändert sich das Warnsymbol in ein Infosymbol. (Led blinkt + Warnsymbol) Nähere Informationen zum Fehler erhalten Sie durch Drücken der Taste unter dem Warn- bzw. -
Seite 35: Sicherung Ersetzen
Störungen Sicherung ersetzen Reparatur und Wartung darf nur durch eine Fachkraft durchgeführt wer- den. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Gefahr Verwenden Sie nur die beiligende Reservesicherung, oder eine bauglei- che Sicherung mit den folgenden Angaben: T2A / 250V Gefahr Hat der Regler trotz eingeschalteter Netz- Z.2.1... -
Seite 36: Nützliche Hinweise / Tips Und Tricks
Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhaf- te oder auch unvollständige Angaben nicht auszuschließen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbehalten. Hersteller: Ihr Fachhändler: SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 +49 (0)2339 6025 www.sorel.de info@sorel.de...
