Inhaltszusammenfassung für Sorel CALEON

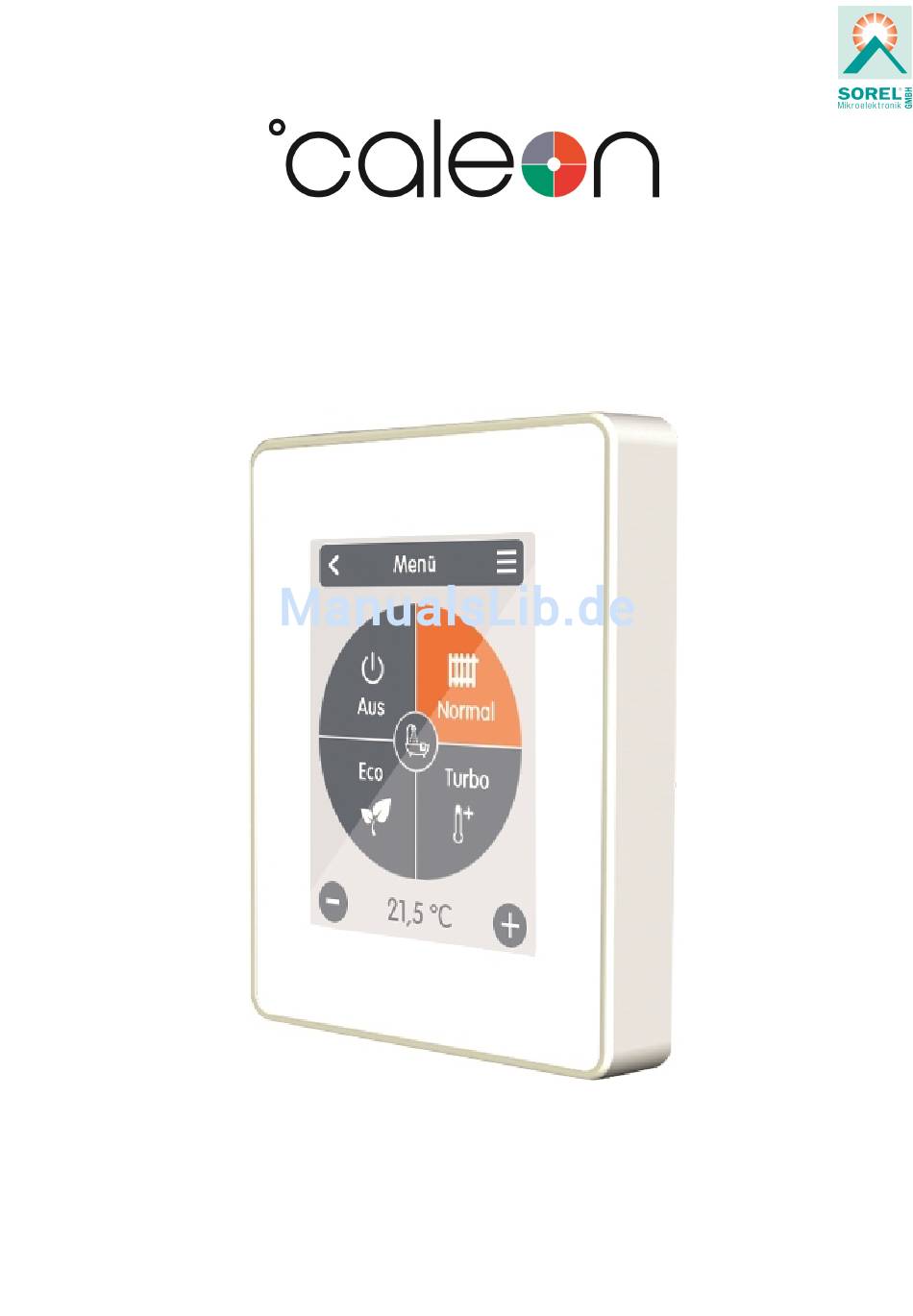

- Seite 1 Montage- und Bedienungsanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise EG-Konformitätserklärung Allgemeine Hinweise Veränderungen am Gerät Gewährleistung und Haftung Entsorgung und Schadstoffe Beschreibung °CALEON Technische Daten Lieferumfang Installation °CALEON Installation Beispiel Regler-Verbindung Beispiel CAN-Verbindung Bedienung Übersicht Temperaturen & Feuchtigkeit Betriebsmodus wählen Hauptmenü Experten-Menü Experten-Menü °CALEON Betriebszeiten einstellen Beispiel Betriebszeiten einstellen... -
Seite 3: Sicherheitshinweise
Betreiber der Anlage vollständig zu lesen und zu beachten. Bei dem Gerät handelt es sich um einen automatischen, elektrischen °CALEON Raumthermostat. Installieren Sie das Gerät ausschließlich in tro- ckenen Räumen und unter Umgebungsbedingungen wie unter "Technische Daten" beschrieben. -
Seite 4: Beschreibung °Caleon
Außerhalb der Messbereiche gibt es größere Abweichungen Sonstige Daten Einbaumöglichkeiten Wandmontage, mit/ohne Schalterdose Echtzeituhr RTC mit 24 Stunden Gangreserve Lieferumfang °CALEON Raumthermostat 2 Schrauben 3,5 x 35 mm und 2 Dübel 6 mm zur Wandmontage 2 Einzeladerverbinder, CAN-Stecker mit Anschlussleitungen, Abschlußwiderstand-CAN-Stecker, Abschlußwiderstand °CALEON, Betätigungswerkzeug °CALEON Kurzanleitung... -
Seite 5: Installation
Bei Wandmontage ist darauf zu achten, dass die Leitungen so kurz wie möglich gehalten werden (bei direkter Wandmontage max. 40 mm), da unnötige Ader- schlaufen im °CALEON-Gehäuse zu Problemen führen können. Bei Montage auf einer Schalterdose ist darauf zu achten,dass die Leitungen so kurz wie möglich gehalten werden (Leitungen max. - Seite 6 Die Anschlussbelegung der Gegenseite (Regler) entnehmen Sie dem ent- sprechenden Klemmplan in der Regleranleitung. Das Bedienteil wieder einhängen und mit der Schraube verschließen. Netz- spannung einschalten und °CALEON in Betrieb nehmen. Die Inbetriebnahmehilfe kann jederzeit im °CALEON Menü unter Experte aufgerufen werden.
-
Seite 7: Beispiel Regler-Verbindung
Beispiel Regler-Verbindung Beispiel CAN-Verbindung Nur CAN, bei Spannungsversorgung vom Regler 4 Adern. Die Reihenfolge sowie die Anzahl der Geräte (max. 50) ist beliebig. -
Seite 8: Bedienung
BEDIENUNG Übersicht Temperaturen & Feuchtigkeit Zeigt Raumtemperatur, Luftfeuchtigkeit sowie Außentemperatur an. Bei Nicht- aktivität (60 Sek.) des Geräts, wird auto- Raumfeuchtigkeit matisch zur Übersicht geschaltet. Gibt die relative Luftfeuchtigkeit des Raumes in 0,1 Prozent Schritten an. Raumtemperatur Gibt die Temperatur des angewählten Außentemperatur Raumes in 0,1 Grad Schritten an. -
Seite 9: Hauptmenü
Einstellungen betreffend der Grund- zustand zurück. funktionen wie Sensorabgleich, Standort und Inbetriebnahme. Experten-Menü °CALEON Übersicht > Betriebsmodus > Hauptmenü > Experte > °CALEON Sensorabgleich Standort Zur Anpassung von Temperatur und Feuch- Im Menüpunkt Standort legen Sie fest, in tigkeit des lokalen Sensors für den aus- welchem Raum °CALEON installiert ist. -
Seite 10: Betriebszeiten Einstellen
Betriebszeiten einstellen Übersicht > Betriebsmodus > Hauptmenü > Zeiten Einstellung von individuellen Heizzeiten mit einfacher Kopierfunktion für jeden Tag. Zurück / Weiter Wochentag Auswahl des einzustellenden Wochen- tages. Zeittafel zur Auswahl der Zeit- abschnitte in 30 min Schritten. Menü Betriebsmodi Öffnet Kopierfunktion. -
Seite 11: Notizen
Notizen... -
Seite 12: Abschließende Erklärung
Änderungen bleiben grundsätzlich vorbehalten. Datum und Uhrzeit der Installation: Name der Installationsfirma: Platz für Anmerkungen: Ihr Fachhändler: Hersteller: SOREL GmbH Mikroelektronik Reme-Str. 12 D - 58300 Wetter (Ruhr) +49 (0)2335 682 77 0 +49 (0)2335 682 77 10 info@sorel.de www.sorel.de...
