Sorel TDC 3 Montageanweisung Und Bedienanleitung Seite 16

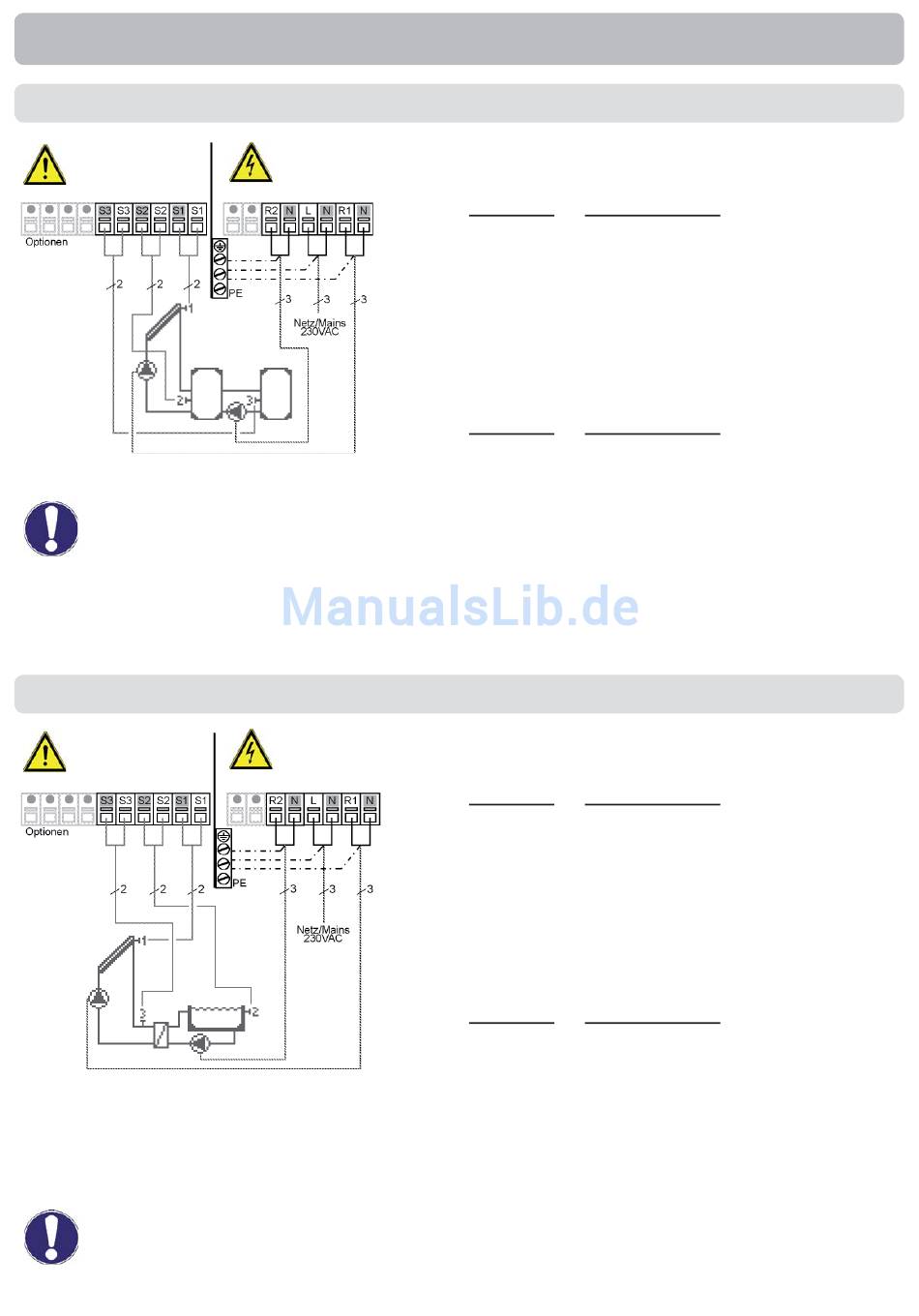

D.11 Solar mit Folgespeicher
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahlre-
gelung von Standardpumpen,
Mindestlast 20VA
Achtung
D.12 Solar mit Schwimmbad
Sensorseite
max. 12V
Relais R1: Nur zur Drehzahlre-
gelung von Standardpumpen,
Mindestlast 20VA
Achtung
16
Installation
Netzseite
2 2 2 2 230VAC
Gefahr
Netzseite
2 2 2 230VAC
Gefahr
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher 1
S3 (2x) Fühler 3 Speicher 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehz.)
N Pumpe N (drehz.)
R2 Pumpe (Speicher 2) L
N Pumpe (Speicher 2) N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Schwimmbad
S3 (2x) Fühler 3 Vorlauf
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe prim. L (drehz.)
N Pumpe primär N (drehz.)
R2 Pumpe sekundär L
N Pumpe sekundär N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
