C.2.1.f
C.3. - Installation der Temperaturfühler
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Tempera-
turerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen.
Platzieren Sie die Fühler genau im zu messenden Bereich!
Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden
Tauch-, Rohranlege- oder Flachanlegefühler mit dem entsprechend
Achtung
zulässigen Temperaturbereich.
Die Temperaturfühlerleitungen und weiteren Kleinspannungsleitungen
sind getrennt von netzspannungsführenden Leitungen zu verlegen und
Achtung
dürfen beispielsweise nicht im selben Kabelkanal verlegt sein!
Die Fühlerleitung an S1 darf bei Bedarf mit einem Kabel von mindes-
tens 0,75mm² auf maximal 30m Gesamtlänge verlängert werden. Die
Fühlerleitungen an S2 und S3 dürfen mit einem Kabel von mindestens
0,75mm² auf maximal 10m Gesamtlänge verlängert werden.
Achtung
Achten Sie darauf, dass beim Verbinden der Kabel keine Übergangswi-
derstände auftreten!
Installation

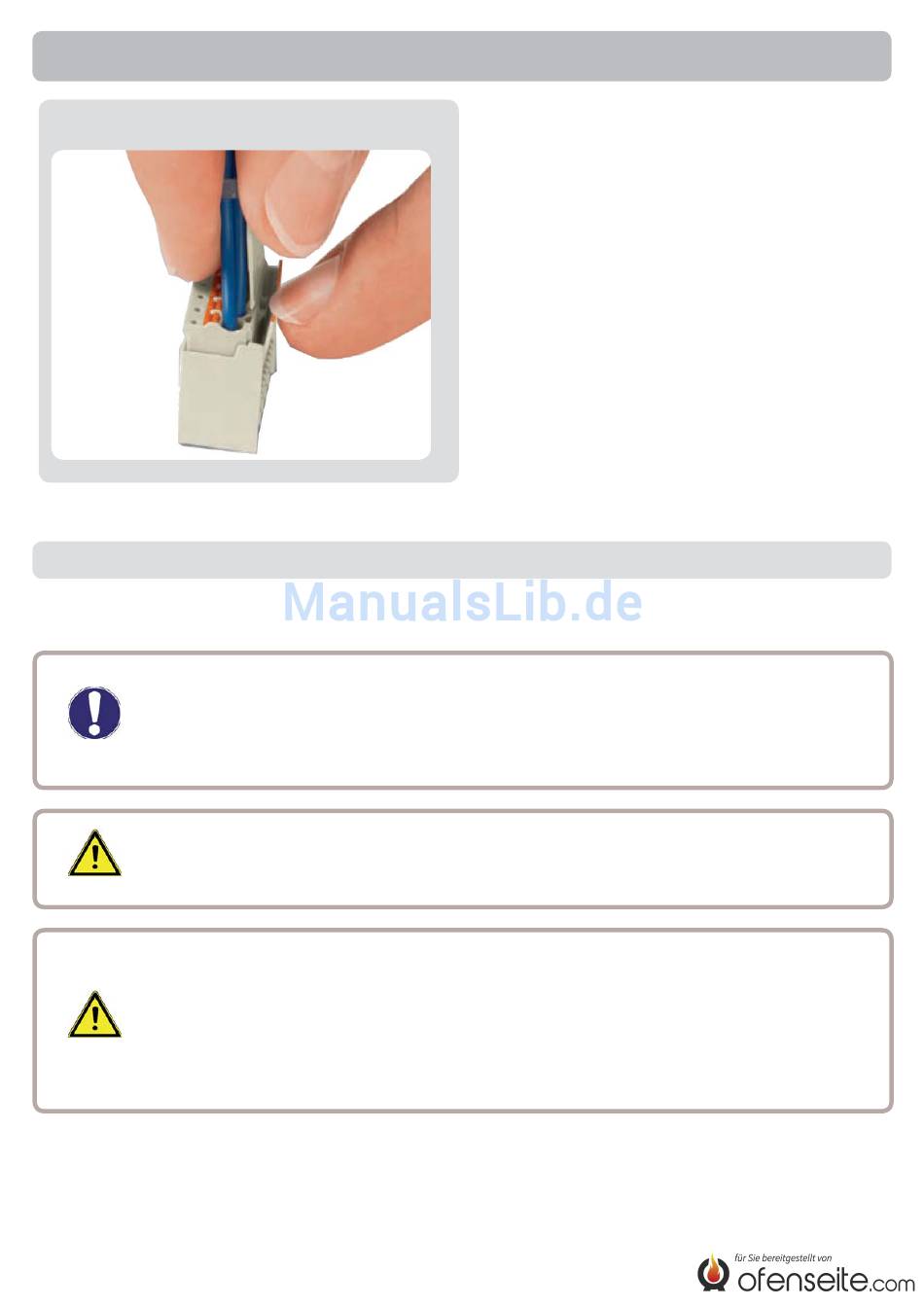

Zum Entfernen der Federleisten die Rast-
lasche auf der Unterseite der Stiftleiste
vorsichtig wegbiegen (Achtung: Bruchge-
fahr!)
13
