INSTALLATION

°CALEON Clima Installation
5

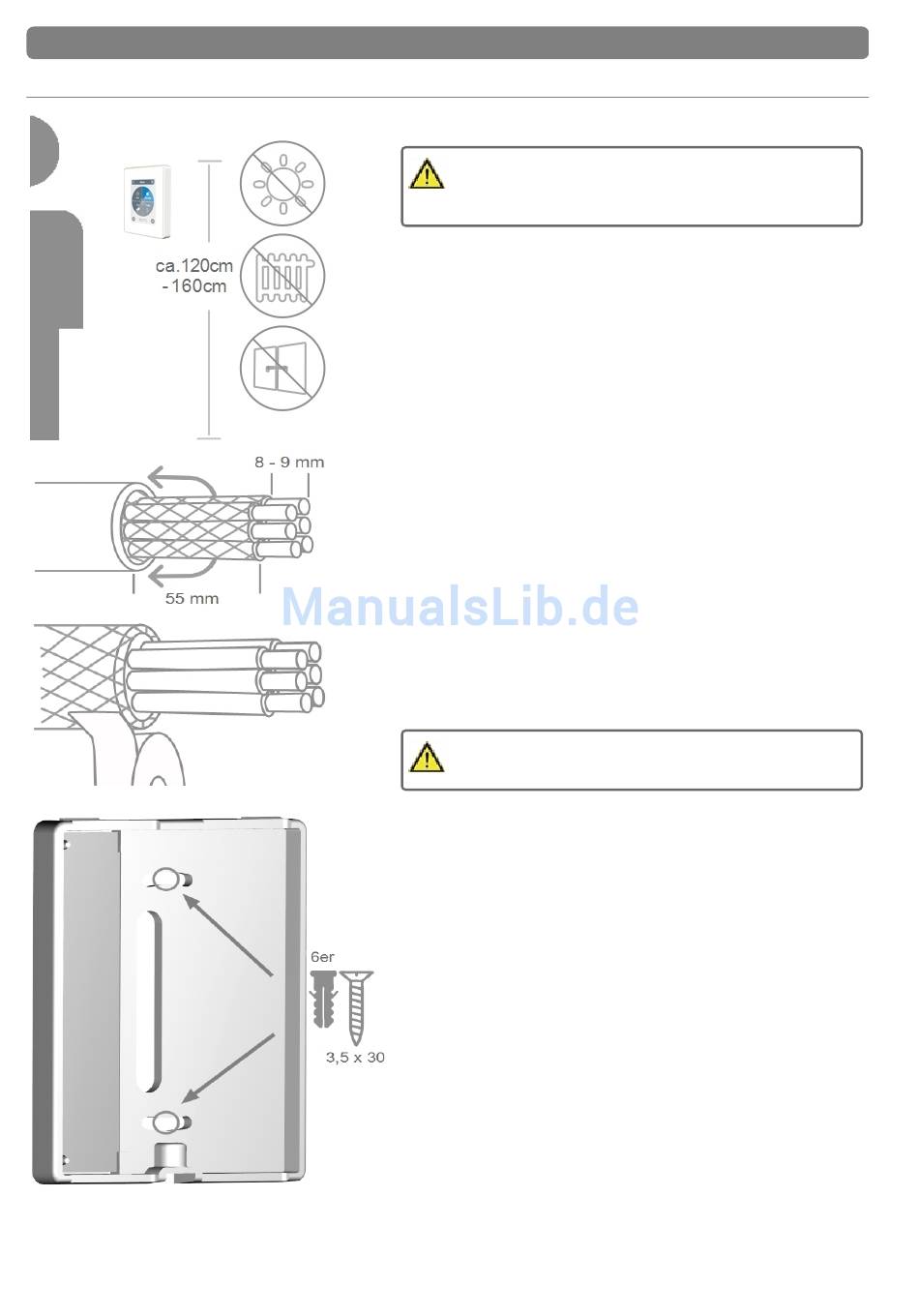

Montieren Sie das Gerät an geeigneter Stelle.
Achten Sie auf geeignete Umgebungsbedingungen. Direkte Son-
neneinstrahlung, Wärme- und Kältequellen wie z.B. Radiatoren und
Fenster sind zu vermeiden.
Kabel abmanteln, Schutzleiter überstülpen und Füllmaterial bei Bedarf ent-
fernen.
Bei Wandmontage ist darauf zu achten, dass die Leitungen so kurz wie möglich
gehalten werden (bei direkter Wandmontage max. 40 mm), da unnötige Ader-
schlaufen im °CALEON-Gehäuse zu Problemen führen können.
Bei Montage auf einer Schalterdose ist darauf zu achten,dass die Leitungen so
kurz wie möglich gehalten werden (Leitungen max. 55 mm abmanteln) und even-
tuelle Aderschlaufen in die Schalterdose zurückgeführt werden, da unnötige
Aderschlaufen im °CALEON-Gehäuse zu Problemen führen können.
Aderenden 8 - 9 mm abisolieren. Abschirmung isolieren und einseitig an geeig-
neter Stelle (Regler oder CAN-Box) mit dem Schutzleiter verbinden.
Bei Kontakt von Abschirmung und Platine können erhebliche Schä-
den am Gerät entstehen.
Montage auf UP-Schalterdose
Sockel mit den beiliegenden Schrauben (3,0 x 16) an der Schalterdose befes-
tigen.
Direkte Wandmontage
Sockel an der ausgewählten Position anhalten und die 2 Befestigungslöcher
anzeichnen. Achten Sie darauf, dass die Wandfläche möglichst eben ist, damit
sich das Gehäuse beim Anschrauben nicht verzieht. Mittels Bohrmaschine an
den angezeichneten Stellen in die Wand bohren und die Dübel eindrücken. Die
Schrauben einsetzen und leicht andrehen. Den Sockel ausrichten und die Schrau-
ben festschrauben.
Anschlussklemmen mit dem beiliegenden Betätigungswerkzeug öffnen und wie
beschrieben den Elektroanschluss vornehmen.
