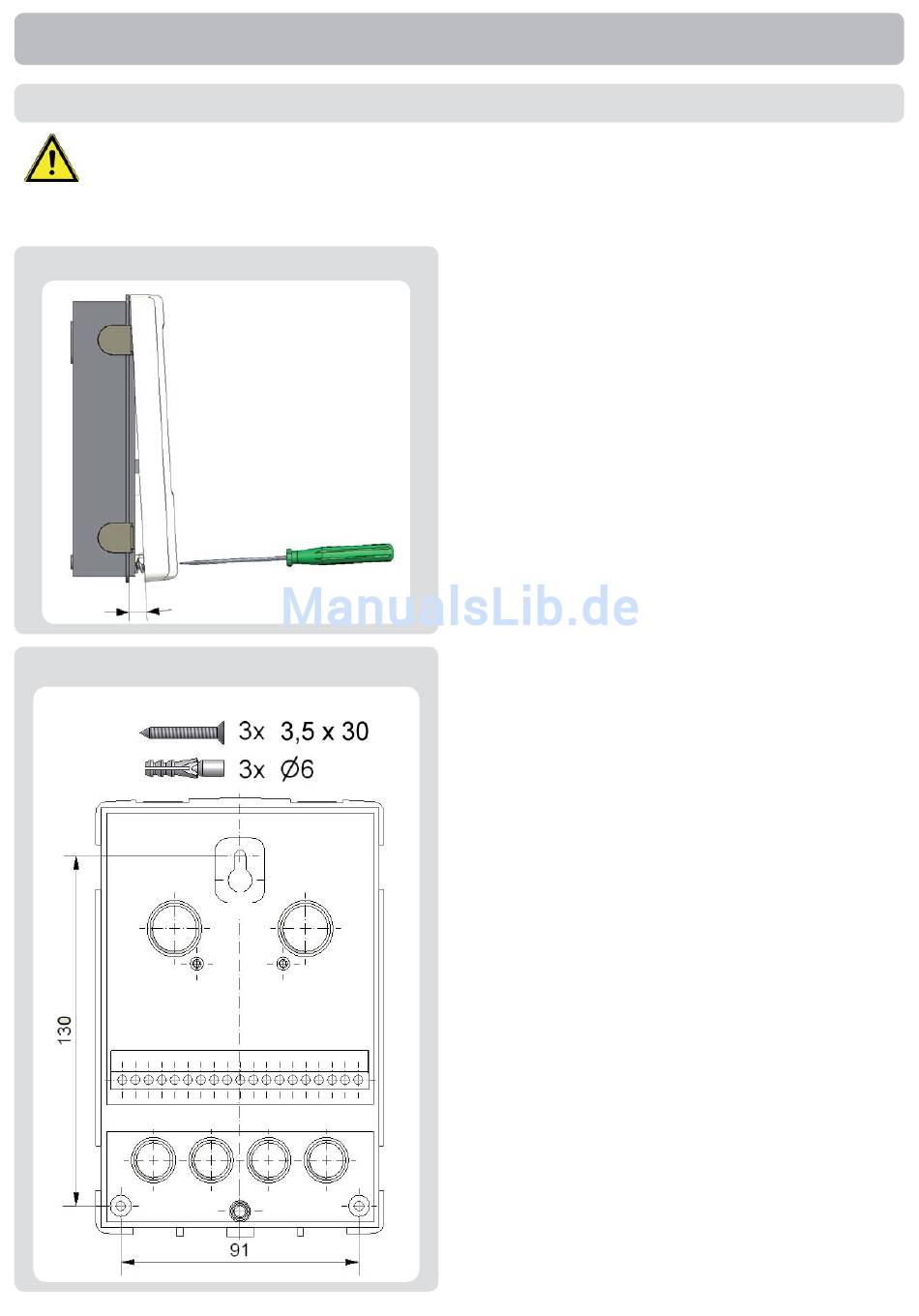

C.1

Wandmontage

Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Um-
gebungsbedingungen wie unter „B.1
Achtung
beschrieben. Folgen Sie der nachfolgenden Beschreibung.
C.1.1
C.1.2
8
Installation
Technische Daten" auf Seite 5
1. Deckelschraube komplett lösen
2. Gehäuseoberteil vorsichtig vom Unterteil
abziehen.
3. Gehäuseoberteil zur Seite legen. Dabei
bitte nicht auf die Elektronik fassen.
4. Gehäuseunterteil an der ausgewählten
Position anhalten und die 3 Befestigungs-
löcher anzeichnen. Achten Sie dabei
darauf, dass die Wandfl äche möglichst
eben ist, damit sich das Gehäuse beim
Anschrauben nicht verzieht.
5. Mittels Bohrmaschine und 6er Bohrer 3
Löcher an den angezeichneten Stellen in
die Wand bohren und die Dübel eindrük-
ken.
6. Die obere Schraube einsetzen und leicht
andrehen.
7. Das Gehäuseunterteil einhängen und die
zwei übrigen Schrauben einsetzen.
8. Gehäuse ausrichten und die drei Schrau-
ben festschrauben.
