Sorel CALEON Clima Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für CALEON Clima:
- Montage- und bedienungsanleitung (22 Seiten)
Verwandte Anleitungen für Sorel CALEON Clima
Inhaltszusammenfassung für Sorel CALEON Clima
- Seite 1 Montage- und Bedienungsanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise EG-Konformitätserklärung Allgemeine Hinweise Veränderungen am Gerät Gewährleistung und Haftung Entsorgung und Schadstoffe Beschreibung °CALEON Clima Technische Daten Lieferumfang Installation °CALEON Clima Installation Beispiel Regler-Verbindung Beispiel CAN-Verbindung Bedienung Übersicht Temperaturen & Feuchtigkeit Betriebsmodus wählen Hauptmenü Experten-Menü Experten-Menü °CALEON Experten-Menü °CALEON Funktionen... -
Seite 3: Sicherheitshinweise
Betreiber der Anlage vollständig zu lesen und zu beachten. Bei dem Gerät handelt es sich um einen automatischen, elektrischen °CALEON Clima Raumthermostat. Installieren Sie das Gerät ausschließlich in tro- ckenen Räumen und unter Umgebungsbedingungen wie unter "Technische Daten" beschrieben. -
Seite 4: Beschreibung °Caleon Clima

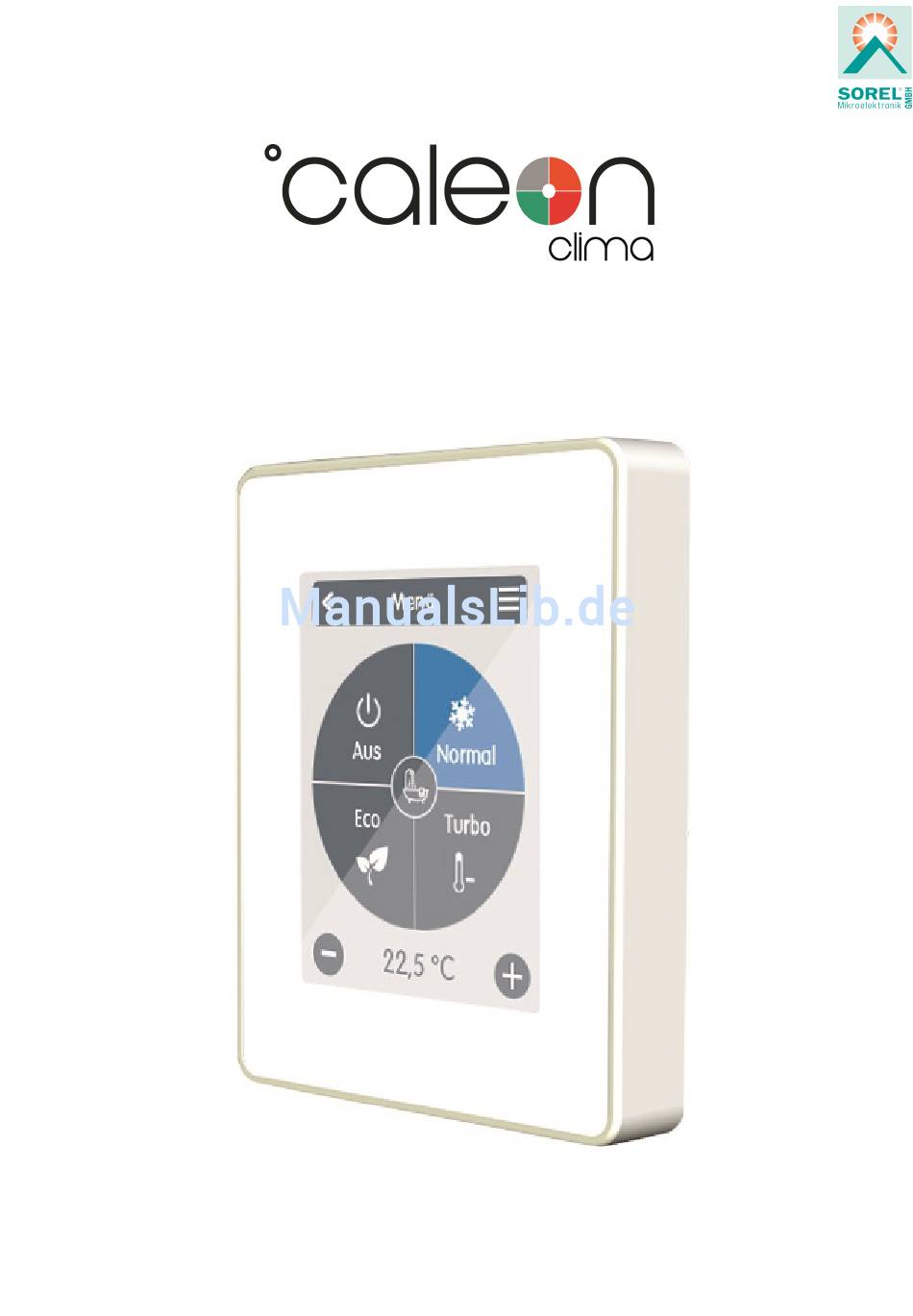

BESCHREIBUNG °CALEON CLIMA Technische Daten 2-teilig, Kunststoff ABS 75 mm x 95 mm x 19 mm Glasfront Kapazitives Touch-Panel Farbdisplay mit 240 x 320 dots 2,8 Zoll (7 cm) Diagonale Intuitive Benutzerführung Deutsch Italiano English Polski Español Русский Français Elektrische Daten:... -
Seite 5: Installation
INSTALLATION °CALEON Clima Installation Montieren Sie das Gerät an geeigneter Stelle. Achten Sie auf geeignete Umgebungsbedingungen. Direkte Son- neneinstrahlung, Wärme- und Kältequellen wie z.B. Radiatoren und Fenster sind zu vermeiden. Kabel abmanteln, Schutzleiter überstülpen und Füllmaterial bei Bedarf ent- fernen. - Seite 6 12 - 24 VDC, auf richtige Polung achten ansonsten kann es zu Schä- den am Gerät kommen! Am ersten und letzten Gerät im CAN-Netzwerk muss ein Abschluss- widerstand gesetzt werden. Die Anschlussbelegung der Gegenseite (Regler) entnehmen Sie dem ent- sprechenden Klemmplan in der Regleranleitung. Das Bedienteil wieder einhängen und mit der Schraube verschließen.
-
Seite 7: Beispiel Regler-Verbindung
Beispiel Regler-Verbindung Beispiel CAN-Verbindung Nur CAN, bei Spannungsversorgung vom Regler 4 Adern. Die Reihenfolge sowie die Anzahl der Geräte (max. 50) ist beliebig. -
Seite 8: Bedienung
BEDIENUNG Übersicht Temperaturen & Feuchtigkeit Zeigt Raumtemperatur, Luftfeuchtigkeit sowie Außentemperatur an. Bei Nicht- aktivität (60 Sek.) des Geräts, wird auto- Raumfeuchtigkeit matisch zur Übersicht geschaltet. Gibt die relative Luftfeuchtigkeit des Raumes in 0,1 Prozent Schritten an. Raumtemperatur Gibt die Temperatur des angewählten Außentemperatur Raumes in 0,1 Grad Schritten an. -
Seite 9: Hauptmenü
Übersicht > Betriebsmodus > Hauptmenü > Experte > °CALEON Sensorabgleich Standort Zur Anpassung von Temperatur und Feuch- Im Menüpunkt Standort legen Sie fest, in tigkeit des lokalen Sensors für den aus- welchem Raum °CALEON Clima installiert gewählten Raum. ist. Funktionen Inbetriebnahme Zusatzfunktionen für PWM-Ausgang V1 Die Inbetriebnahme ermöglicht es Ihnen... -
Seite 10: Experten-Menü °Caleon Funktionen
Experten-Menü °CALEON Funktionen Übersicht > Betriebsmodus > Hauptmenü > Experte > Caleon > Funktionen Thermostat Entfeuchter Ausgang: Schaltausgang der Funktion. Ausgang: Schaltausgang der Funktion. Funktion: Aktivieren oder deaktivieren der Hysterese: Aufheizhysterese der Funktion. Thermostatfunktion bezogen auf die aktu- elle Raumsolltemperatur. Betriebsart: Betriebsart der Funktion. -
Seite 11: Betriebszeiten Einstellen
Betriebszeiten einstellen Übersicht > Betriebsmodus > Hauptmenü > Zeiten Für die Betriebsarten Heizen und Kühlen werden eigene betriebsartbezogene Zeiten eingestellt. Wechseln Sie hierzu zuerst in die Betriebsart Heizen und definieren unter Hauptmenü > Zeiten die entsprechenden Zeiten für diese Betriebsart. Im Anschluss wechseln Sie in die Betriebsart Kühlen und definieren unter Hauptmenü... -
Seite 12: Abschließende Erklärung
Änderungen bleiben grundsätzlich vorbehalten. Datum und Uhrzeit der Installation: Name der Installationsfirma: Platz für Anmerkungen: Ihr Fachhändler: Hersteller: SOREL GmbH Mikroelektronik Reme-Str. 12 D - 58300 Wetter (Ruhr) +49 (0)2335 682 77 0 +49 (0)2335 682 77 10 info@sorel.de www.sorel.de...
