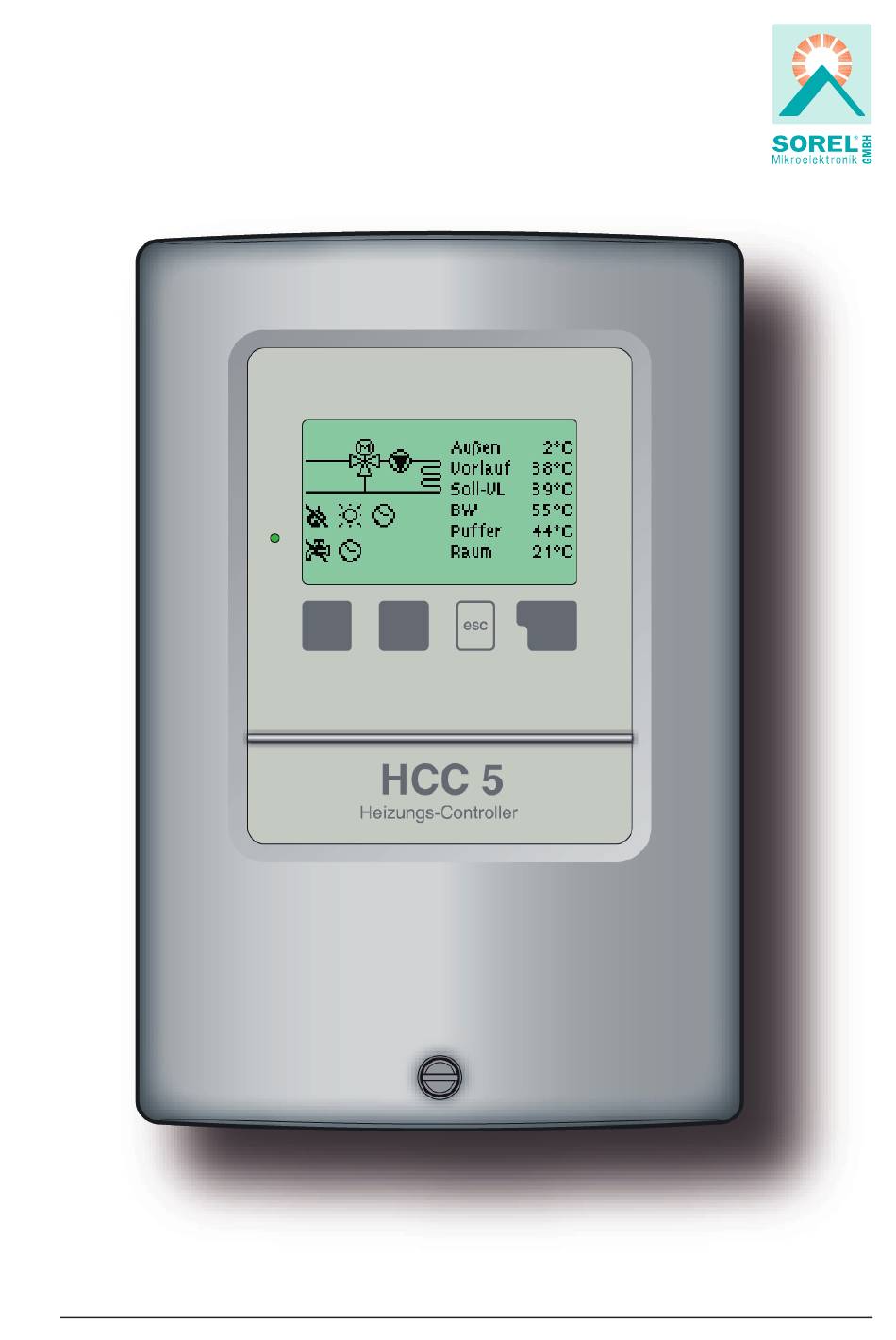

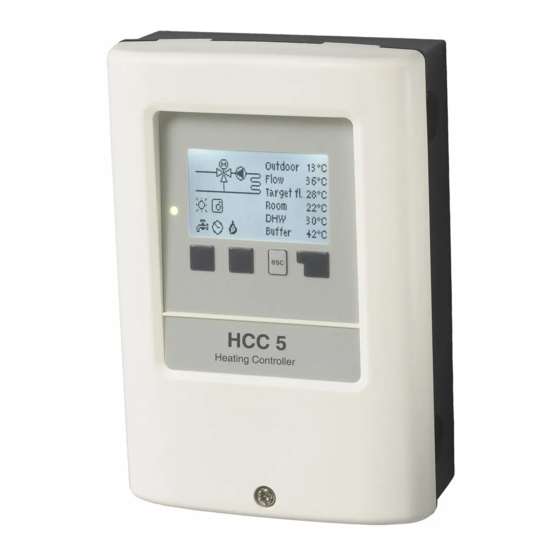

- Seite 1 Heizungs-Controller HCC 5 Witterungsgeführter Heizkreisregler Montageanweisung und Bedienanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Kapitel Seite Kapitel Seite Sicherheitshinweise Einstellungen HzK Menü 5 1.1 EG-Konformität 10.1 So/Wi Tag 1.2 Allgemeine Hinweise 10.2 So/Wi Nacht 1.3 Symbolerklärung 10.3 Kennlinie 1.4 Veränderungen 10.4 Tageskorrektur 1.5 Gewährleistung 10.5 Nachtkorrektur 10.6 Komfortanhebung Reglerbeschreibung 2.1 Technische Daten Einstellungen BW Menü... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise 1.1 EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der HCC5 den folgenden einschlägigen Sicherheitsbestimmungen entspricht: EG-Niederspannungsrichtlinie 73/23/EWG, geändert durch 93/68/EWG EG-Richtlinie elektromagnetische Verträglichkeit 89/336/EWG i.d.F. 92/31/EWG i.d.F. 93/68/EWG Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EG-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Veränderungen Am Gerät
Sicherheitshinweise 1.4 Veränderungen am Gerät Durch Veränderungen am Gerät kann die Sicherheit und Funktion des Gerätes und der gesamten Anlage beeinträchtigt werden. Gefahr - Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Veränderungen, An- und Umbauten am Gerät vorzunehmen - Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind - Wenn wahrzunehmen ist, wie beispielsweise durch Beschädigung des... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung 2.1 Technische Daten Elektrische Daten: Netzspannung 230VAC +/- 10% Netzfrequenz 50...60Hz Leistungsaufnahme Schaltleistung gesamt 460VA (Relaisausgänge 1-4) Schaltleistung je Relais 460VA für AC1 / 185W für AC3 Interne Sicherung 2A träge 250V Schutzart IP40 Schutzklasse Sensoreingänge 5x Pt1000 Temperaturfühler 1x Raumfernversteller Messbereich -40 bis 110°C... -
Seite 6: Über Den Regler
Reglerbeschreibung 2.2 Über den Regler Der Heizungsregler HCC5 ermöglicht Ihnen eine effi ziente Nutzung und Funktionskontrolle Ihrer Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. -
Seite 7: Hydraulikvarianten
Reglerbeschreibung 2.5 Hydraulikvarianten (Displayabbildung im Regler) Die nachfolgende Abbildung ist nur als Prinzipschema zur Darstellung der jeweiligen Anlagenhydraulik zu verstehen und erhebt keinen An- spruch auf Vollständigkeit. Die Hydraulik für die Zusatzenergiequelle Achtung ist nicht mit aufgeführt. Der Regler ersetzt keinesfalls sicherheitstechnische Einrichtungen. -
Seite 8: Installation
Installation 3.1 Wandmontage Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Umgebungsbedingungen wie unter 2.1 „technische Daten“ beschrieben. Folgen Sie der nachfolgenden Beschreibung 1-8. Achtung 1. Deckelschraube komplett lösen Abb.3.1.1 2. Gehäuseoberteil vorsichtig vom Unterteil abziehen. 3. Gehäuseoberteil zur Seite legen. Dabei bitte nicht auf die Elektronik fassen. -
Seite 9: Elektrischer Anschluss
Installation 3.2 Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie- dereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück- Gefahr sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare Schäden, wie z.B. - Seite 10 Installation 3.2.2 Elektrischer Anschluss Rechter Klemmraum nur Linker Klemmraum nur für für Netzspannungen von Kleinspannungen von max. 230VAC 50-60Hz Gefahr 12VAC/DC Achtung Anschluss Kleinspannungsseite: Anschluss Netzspannungsseite: - Temperaturfühler Klemmen S1-S6 - Schutzleiter an dem PE Metallblock und Klemmblock S- (Polung beliebig) - Neutralleiter an dem Klemmblock N - Optionale Zusatzfunktionen - Netzaußenleiter Klemme L...
-
Seite 11: Installation Der Temperaturfühler
Installation 3.3 Installation der Temperaturfühler Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradge- naue Temperaturerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen. Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² Durchmesser auf maximal 30 m verlängert werden. Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Achtung Platzieren Sie die Fühler genau im zu messenden Bereich! -
Seite 12: Bedienung
Bedienung 4.1 Anzeige und Eingabe Das Display (1) mit umfangreichem Text- und Grafi kmodus ermöglicht Ihnen eine einfache und fast selbster- klärende Bedienung des Reglers. Die Leuchtdiode (2) leuchtet grün, wenn die Heizkreispumpe eingeschal- tet ist. Die Leuchtdiode (2) leuchtet rot, wenn Betriebsart „Aus“... -
Seite 13: Menüablauf
Bedienung 4.2 Menüablauf und Menüstruktur Der Grafi kmodus erscheint, wenn 2 Minuten keine Taste mehr gedrückt wird oder wenn das Hauptmenü über „esc“ verlassen wird. Ein Tastendruck im Grafi kmodus führt direkt zum Hauptmenü. Hier stehen dann die nachfolgenden Menüpunkte zur Auswahl: Aktuelle Temperaturwerte mit Messwerte... -
Seite 14: Parametrierung
Parametrierung 5.1 Inbetriebnahmehilfe Beim ersten Einschalten des Reglers und nach Einstellen von Sprache und Uhr erfolgt die Abfrage, ob die Parametrierung des Reglers mit der Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnahmehilfe kann aber auch jederzeit beendet oder später im Menü Sonderfunktionen nochmals gestartet werden. -
Seite 15: Messwerte Menü
Messwerte Menü 1 6. Messwerte Das Menü “1. Messwerte” dient zur Anzeige der aktuell gemessenen Temperaturen. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Mess- werte verlassen” beendet. Die Messwerte werden bei Auswahl von Info mit einem kurzen Hilfetext erläutert. -
Seite 16: Auswertungen
Auswertungen Menü 2 7. Auswertungen Das Menü “2. Auswertungen” dient zur Funktionskontrolle und Langzeit- überwachung der Anlage. Es stehen Ihnen die unter 7.1-7.5 beschriebenen Untermenüs zur Ver- fügung. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Aus- wertungen verlassen”... -
Seite 17: Uhrzeit & Datum
Zeiten Menü 3 8. Zeiten Im Menü “3. Zeiten” werden Uhrzeit, Datum und die Betriebszeiten für den Heizkreis eingestellt. Die zugehörigen Temperatur- Sollwerte werden im Menü 5 Einstellungen festgelegt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “An- zeigemodus verlassen”... -
Seite 18: Zeiten Menü
Zeiten Menü 3 8. Zeiten (Fortsetzung) 8.4 Brauchw. Freigabe Menü 3.4 In diesem Menü werden die Freigabezeiten für die Brauchwasser- aufheizung (Fühler S3) gewählt, wobei für jeden Wochentag 3 Zeiträume fest- gelegt und in nachfolgende Tage kopiert werden können. Einstellbereich: Für jeden Wochentag 3 Zeitbereiche Voreinstellung: Mo-So 6:00-22:00 Hinweis: Temperatureinstellungen hierzu unter 10. - Seite 19 Betriebsarten Menü 4 9. Betriebsart Im Menü “4. Betriebsarten” werden die Betriebsarten für den Heizkreis- betrieb festgelegt. Nach einer Netzspannungsunter- brechung kehrt der Regler selbst- ständig wieder in die zuletzt gewählte Betriebsart zurück! Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Be- triebsarten verlassen”...
-
Seite 20: Betriebsarten Menü
Betriebsarten Menü 4 9. Betriebsart (Fortsetzung) 9.2 Manuell Menü 4.2 In der Betriebsart Manuell lassen sich die einzelnen Relaisausgänge und die an- geschlossenen Verbraucher auf Funktion und korrekte Belegung überprüfen. Die Betriebsart “Manuell” ist nur vom Fachmann für kurzzeitige Funk- tionstests z.B. -
Seite 21: Einstellungen Heizkreis Menü
Einstellungen Heizkreis Menü 5 10. Einstellungen HzK Im Menü “5. Einstellungen Hz22K” werden die für die Regelfunktion des Heizkreises nötigen Grund-einstellun- gen vorgenommen. Die bauseits vorzusehen- den Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Ein- stellungen verlassen”... - Seite 22 Einstellungen Heizkreis Menü 5 10. Einstellungen HK (Fortsetzung) = Art und Steilheit der Heizungskennlinie 10.3 Kennlinie Menü 5.3 Mit Hilfe der Kennlinie wird die Wärmeabgabe des Heizkreises in Abhängigkeit von der Außentemperatur gesteuert. Der Wärmebedarf ist je nach Gebäudetyp/Gebäudeisolierung/Heizungsauslegung/Außentemperatur oftmals sehr unterschiedlich. Deshalb bietet der Regler die Möglichkeit, die Heizanlage mit einer nomalen geraden Kennlinie (Einstellung Normal) oder mit einer abgeknickten Kennlinie (Einstellung Geteilt) zu betreiben.
-
Seite 23: Einstellungen Heizkreis
Einstellungen Heizkreis Menü 5 10. Einstellungen HK (Fortsetzung) Mit den nachfolgenden Einstellungen (10.4-10.6) kann eine Parallel- verschiebung der Kennlinie für die Zeitbereiche Tag-/Nacht- und Kom- fortbetrieb vorgenommen werden. Achtung = Parallelverschiebung der Kennlinie 10.4 Tageskorrektur Menü 5.4 Durch die Tageskorrektur wird eine Parallelverschiebung der Heizungskennlinie während der Tagbetriebszeiten vorgenommen, da es vorkommen kann, dass bei der eingestellten Kennlinie das Gebäude je nach Außentemperatur nicht optimal beheizt wird. -
Seite 24: Einstellungen Brauchwasser Menü
Einstellungen Brauchwasser Menü 6 11. Einstellungen BW Im Menü “6. Einstellungen BW” werden die für die Regelfunktion des Brauch- wassers nötigen Grund-einstellungen vorgenommen. Die bauseits vorzusehen- den Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Ein- stellungen verlassen”... -
Seite 25: Schutzfunktionen
Schutzfunktionen Menü 7 12. Schutzfunktionen Im Menü “7. Schutzfunktionen” kön- nen vom Fachmann diverse Schutz- funktionen aktiviert und eingestellt werden. Die bauseits vorzusehen- den Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Ein- stellungen verlassen”... -
Seite 26: Max. Vorlauf
Schutzfunktionen Menü 7 12. Schutzfunktionen (Fortsetzung) 12.4 Max. Vorlauf Menü 7.4 Mit diesem Wert wird die Sollvorlauftemperatur des Heizkreises nach oben begrenzt. Überschreitet die Heizkreistemperatur dennoch den eingestellten Wert, wird der Heizkreis abgeschaltet bis die Temperatur wieder unter diesen Wert fällt. Einstellbereich: 30 °C bis 105 °C / Voreinstellung: 45 °C Bauseits ist (z.B. -
Seite 27: Sonderfunktionen
Sonderfunktionen Menü 8 13. Sonderfunktionen Im Menü “8. Sonderfunktionen” werden grundlegende Dinge und erweiterte Funktionen eingestellt. Die Einstellungen in diesem Menü sollten nur vom Fach- mann erfolgen. Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktionen verlassen”... -
Seite 28: Erweiterungen
Sonderfunktionen Menü 8 13.4 Erweiterungen Menü 8.4 Dieses Menü ist nur anwählbar und nutzbar, wenn im Regler zusätzliche Optionen oder Erweiterungsmodule eingebaut sind. Die zugehörige ergänzende Einbau-, Montage- und Bedienanleitung liegt dann der jeweiligen Erweiterung bei. 13.5 Mischer Menü 8.5 Einstellungen sind nur bei Erstinbetriebnahme durch den Fachmann nötig. -
Seite 29: Raumcontroller
Sonderfunktionen Menü 8 13.9 Raumcontroller Menü 8.6 In diesem Menü können die Einstellungen für den optionalen Raumcontroller RC21 vorgenommen werden. Am RC21 können die 3 Betriebsmodi Dauer Tag, Dauer Nacht und Zeitgesteuert/ Automatik eingestellt werden. Außerdem kann über die Drehwählscheibe Einfluss auf die Sollvorlauf Temperatur genommen werden, indem die Kennlinie parallel verschoben wird. -
Seite 30: Menüsperre Menü
Menüsperre Menü 9 14. Menüsperre Durch das Menü “9. Menüsperre” kann der Regler dagegen gesichert werden, dass grundlegende Funktionen unbe- absichtigt verstellt und beeinträchtigt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Menüsperre verlassen” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsperre voll zugänglich und es können ggf. -
Seite 31: Servicewerte Menü
Servicewerte Menü 10 16. Servicewerte Das Menü “10. Servicewerte” dient im Fehlerfall z.B zur Ferndiagnose durch den Fachmann oder Hersteller. Tragen Sie die Werte wenn der Fehler auftritt z.B. in die Tabelle ein. Achtung Das Menü kann durch Drücken von “esc”... -
Seite 32: Fehlermeldungen
Störungen 17. Störungen mit Fehlermeldungen Erkennt der Regler eine Fehlfunktion, so blinkt das rote Licht und zusätzlich erscheint das Warnsymbol im Display. Liegt der Fehler nicht mehr vor, ändert sich das Warnsymbol in ein Infosymbol (Led blinkt + Warnsymbol) und das rote Licht blinkt nicht mehr. Nähere Informationen zum Fehler erhalten Sie durch Drücken der Taste unter dem Warn- bzw. -
Seite 33: Sicherung Ersetzen
Störungen 17.2 Sicherung ersetzen Reparatur und Wartung darf nur durch eine Fachkraft durchgeführt werden. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Gefahr Verwenden Sie nur die beiligende Reservesicherung, oder eine bau- gleiche Sicherung mit den folgenden Angaben: T2A 250V Gefahr Hat der Regler trotz eingeschalteter Abb.3.1.1... -
Seite 34: Nützliche Hinweise
Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhafte oder auch unvollständige Angaben nicht auszuschließen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbehalten. Hersteller: Ihr Fachhändler: SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 +49 (0)2339 6025 www.sorel.de info@sorel.de...
