Réglage de l'image
Une fois que le montage est terminé, réglez les images en visionnant les images
enregistrées.
(A p. 23)

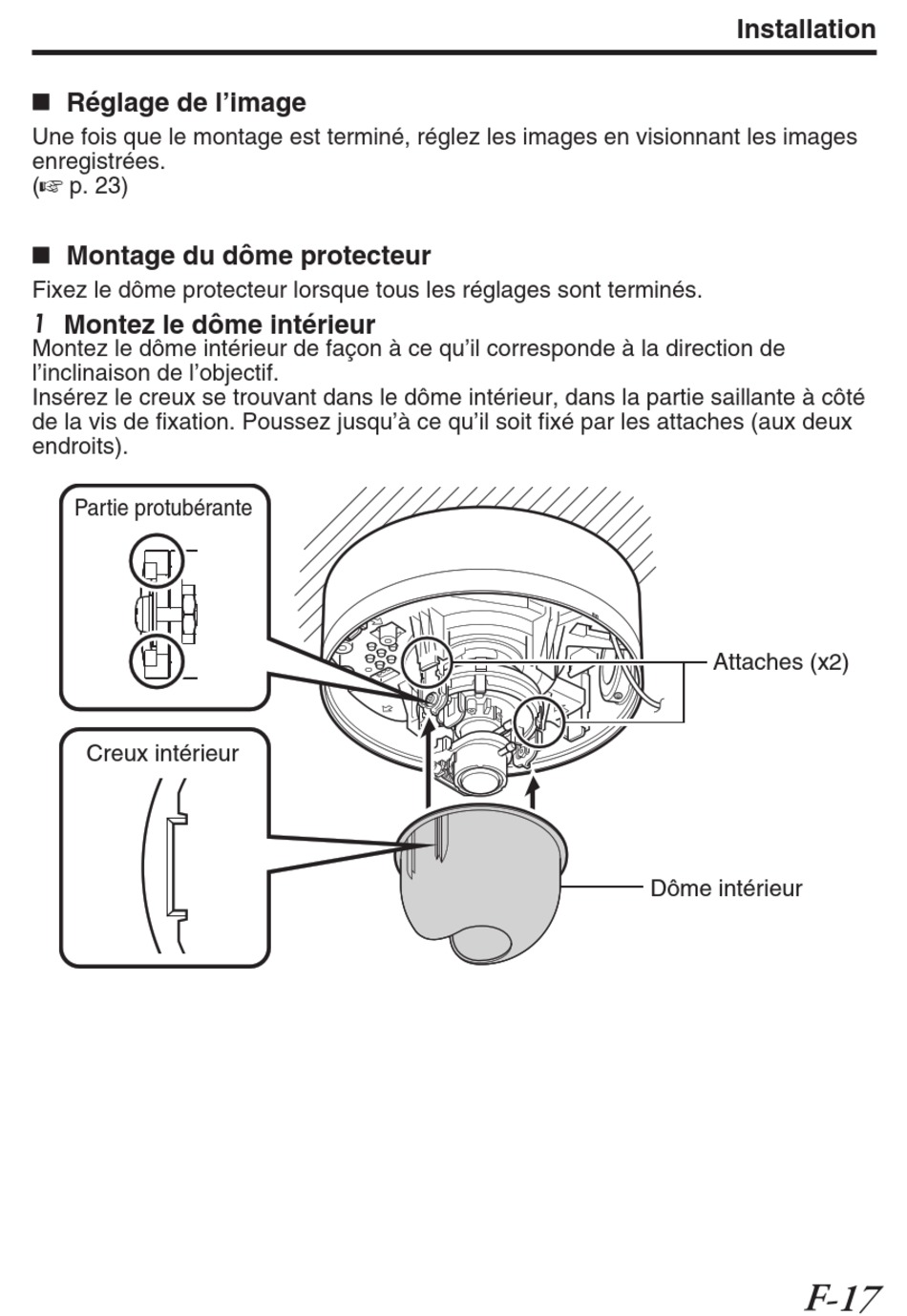

Montage du dôme protecteur
Fixez le dôme protecteur lorsque tous les réglages sont terminés.
1 Montez le dôme intérieur
Montez le dôme intérieur de façon à ce qu'il corresponde à la direction de
l'inclinaison de l'objectif.
Insérez le creux se trouvant dans le dôme intérieur, dans la partie saillante à côté
de la vis de fixation. Poussez jusqu'à ce qu'il soit fixé par les attaches (aux deux
endroits).
Partie protubérante
Creux intérieur
Installation
Attaches (x2)
Dôme intérieur
F-17
