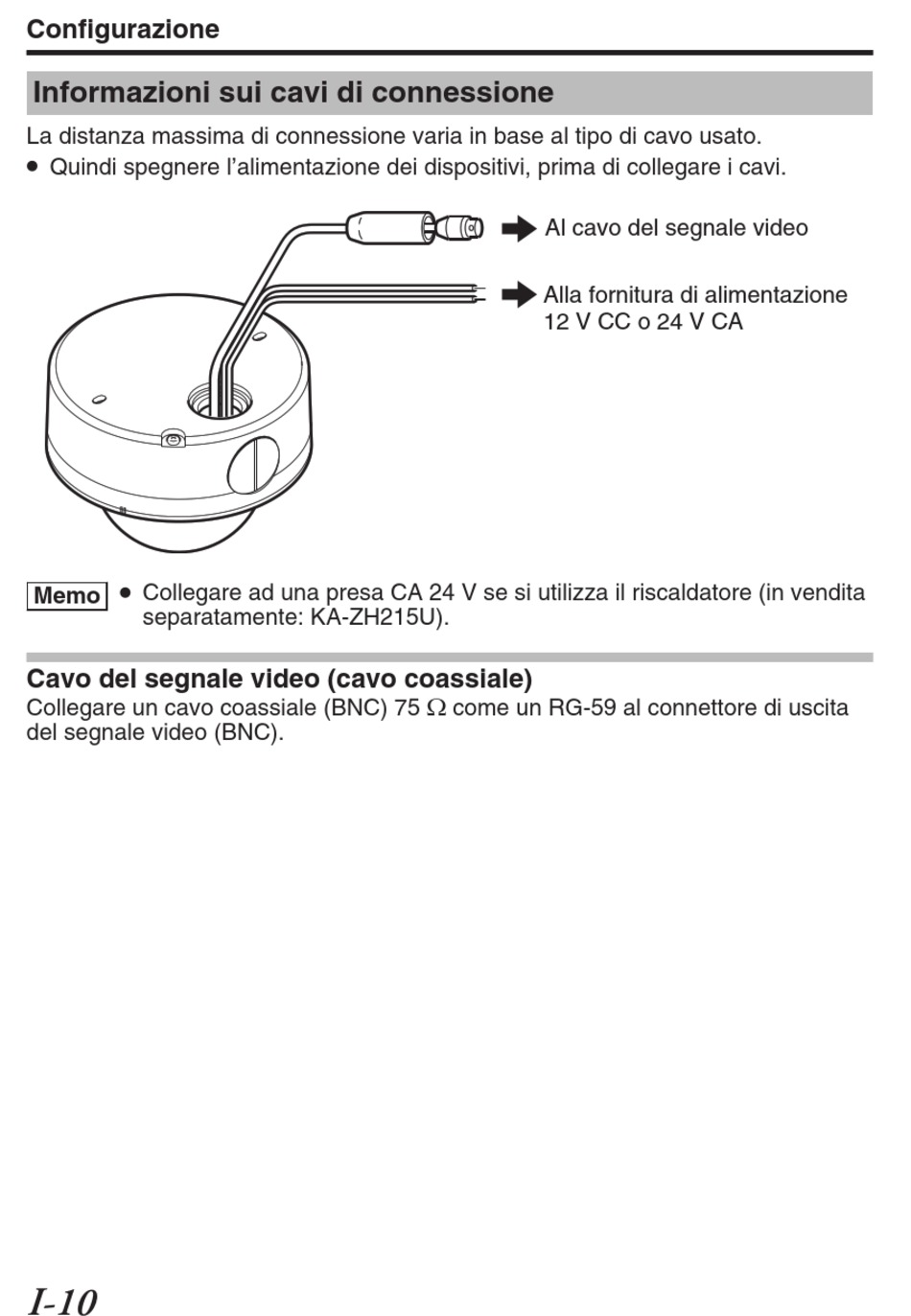

Configurazione
Informazioni sui cavi di connessione
La distanza massima di connessione varia in base al tipo di cavo usato.
Quindi spegnere l'alimentazione dei dispositivi, prima di collegare i cavi.
Collegare ad una presa CA 24 V se si utilizza il riscaldatore (in vendita
Memo
separatamente: KA-ZH215U).
Cavo del segnale video (cavo coassiale)
Collegare un cavo coassiale (BNC) 75 K come un RG-59 al connettore di uscita
del segnale video (BNC).
I-10
Al cavo del segnale video
Alla fornitura di alimentazione
12 V CC o 24 V CA
