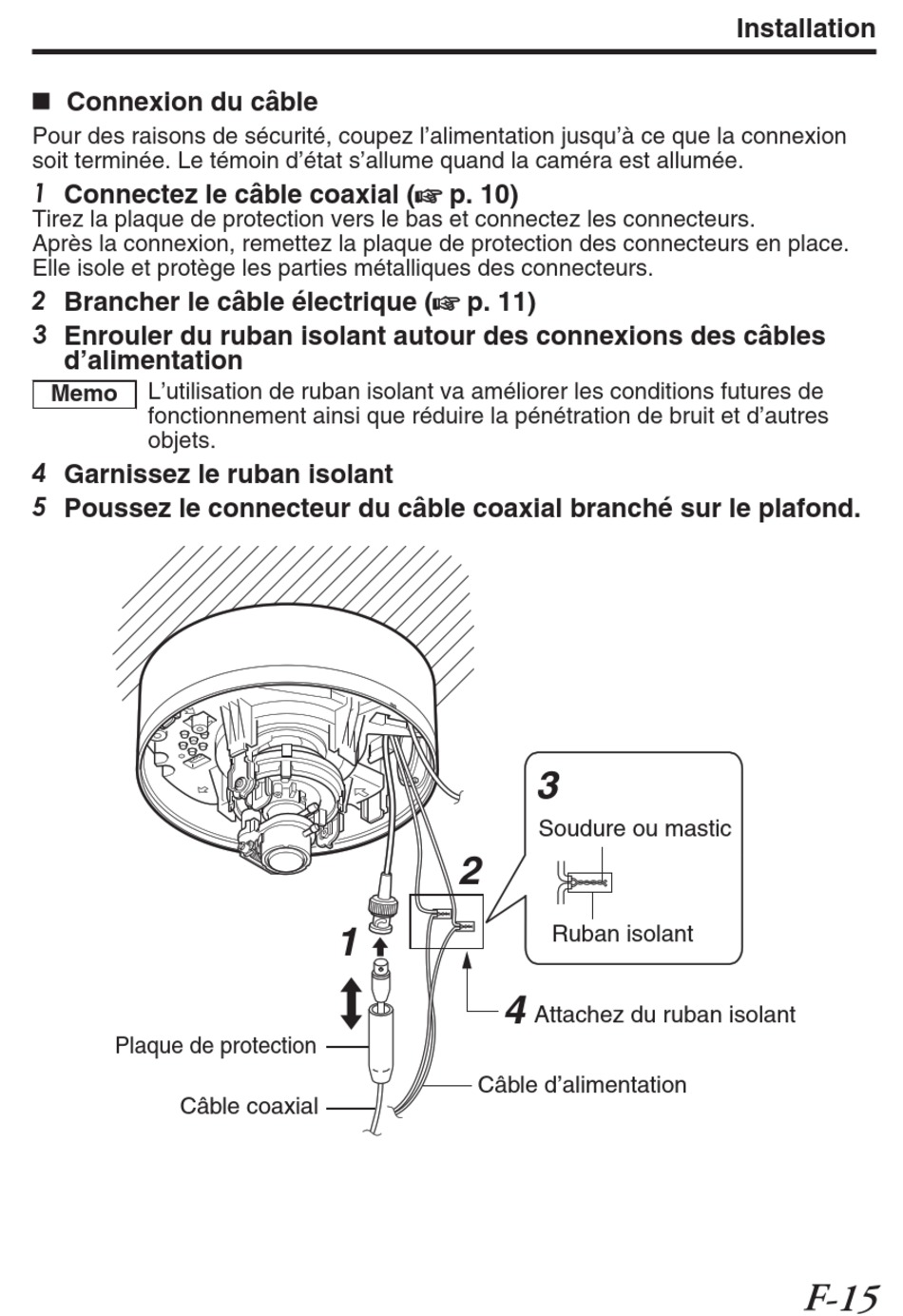

Connexion du câble
Pour des raisons de sécurité, coupez l'alimentation jusqu'à ce que la connexion
soit terminée. Le témoin d'état s'allume quand la caméra est allumée.
1 Connectez le câble coaxial (A p. 10)
Tirez la plaque de protection vers le bas et connectez les connecteurs.
Après la connexion, remettez la plaque de protection des connecteurs en place.
Elle isole et protège les parties métalliques des connecteurs.
2 Brancher le câble électrique (A p. 11)
3 Enrouler du ruban isolant autour des connexions des câbles
d'alimentation
L'utilisation de ruban isolant va améliorer les conditions futures de
Memo
fonctionnement ainsi que réduire la pénétration de bruit et d'autres
objets.
4 Garnissez le ruban isolant
5 Poussez le connecteur du câble coaxial branché sur le plafond.
Plaque de protection
Câble coaxial
2
1
4
Câble d'alimentation
3
Soudure ou mastic
Ruban isolant
Attachez du ruban isolant
Installation
F-15
