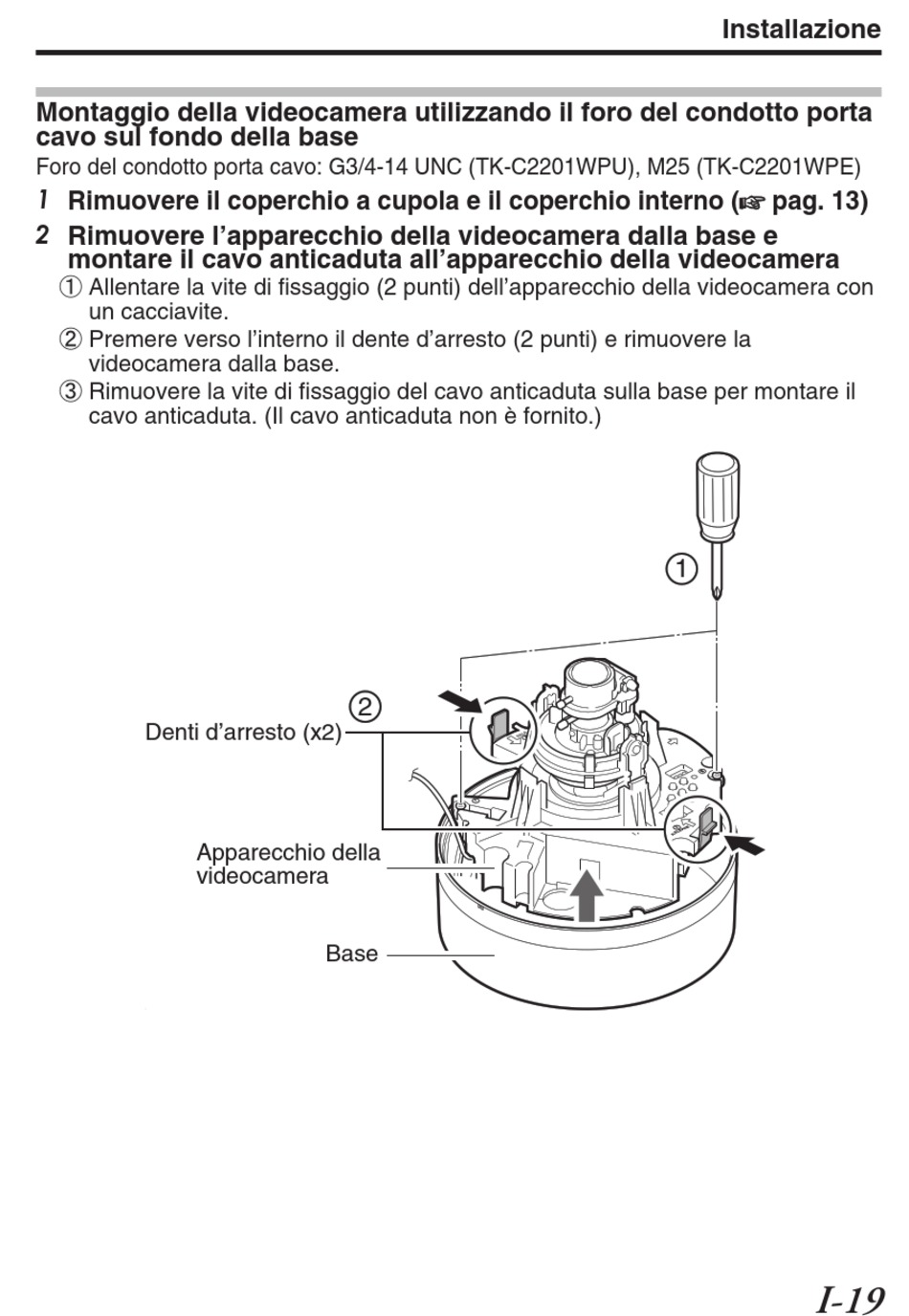

Montaggio della videocamera utilizzando il foro del condotto porta
cavo sul fondo della base
Foro del condotto porta cavo: G3/4-14 UNC (TK-C2201WPU), M25 (TK-C2201WPE)
1 Rimuovere il coperchio a cupola e il coperchio interno (A pag. 13)
2 Rimuovere l'apparecchio della videocamera dalla base e
montare il cavo anticaduta all'apparecchio della videocamera
① Allentare la vite di fissaggio (2 punti) dell'apparecchio della videocamera con
un cacciavite.
② Premere verso l'interno il dente d'arresto (2 punti) e rimuovere la
videocamera dalla base.
③ Rimuovere la vite di fissaggio del cavo anticaduta sulla base per montare il
cavo anticaduta. (Il cavo anticaduta non è fornito.)
Denti d'arresto (x2)
Apparecchio della
videocamera
.
2
Base
Installazione
1
I-19
