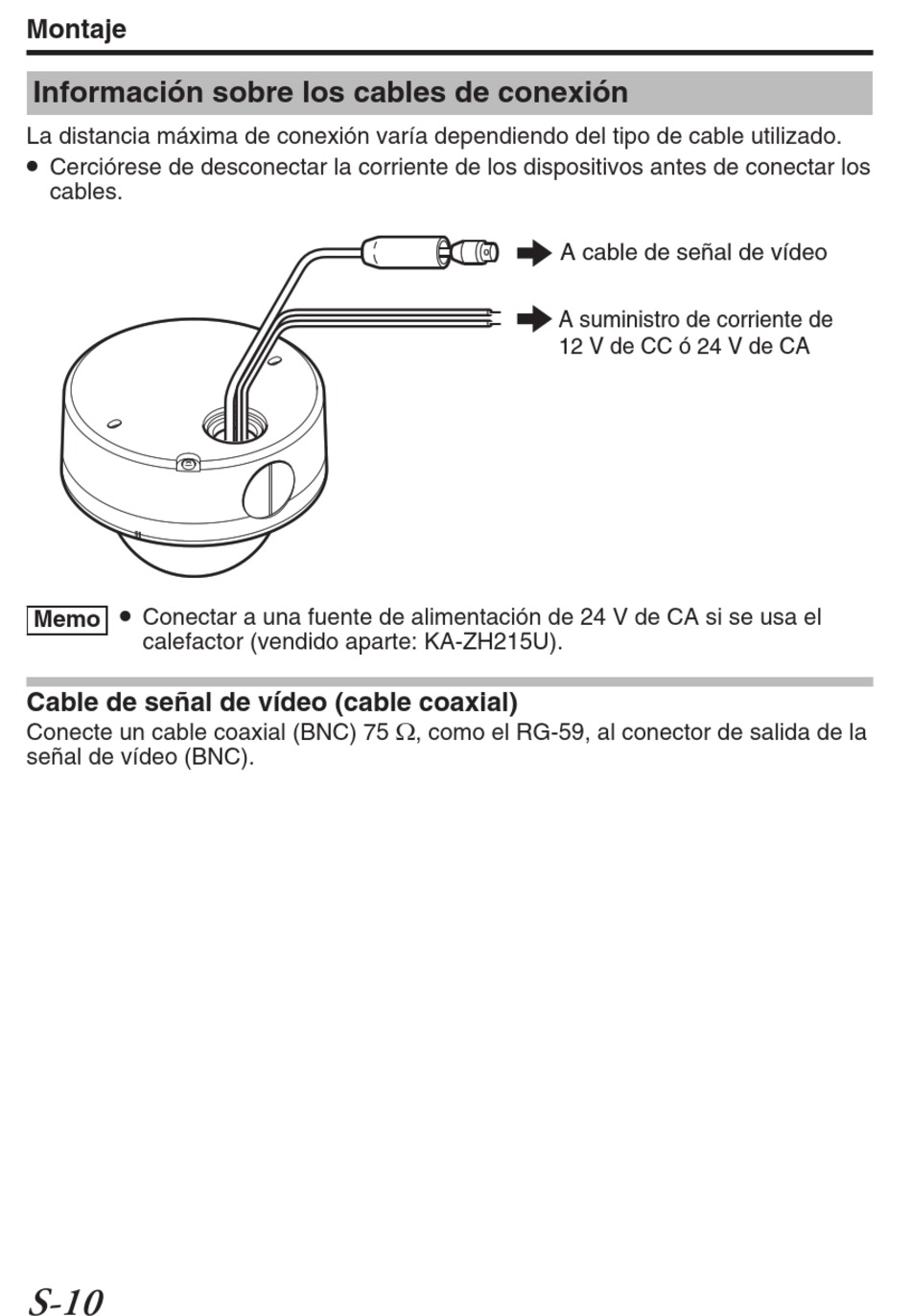

Montaje
Información sobre los cables de conexión
La distancia máxima de conexión varía dependiendo del tipo de cable utilizado.
Cerciórese de desconectar la corriente de los dispositivos antes de conectar los
cables.
Conectar a una fuente de alimentación de 24 V de CA si se usa el
Memo
calefactor (vendido aparte: KA-ZH215U).
Cable de señal de vídeo (cable coaxial)
Conecte un cable coaxial (BNC) 75 K, como el RG-59, al conector de salida de la
señal de vídeo (BNC).
S-10
A cable de señal de vídeo
A suministro de corriente de
12 V de CC ó 24 V de CA
