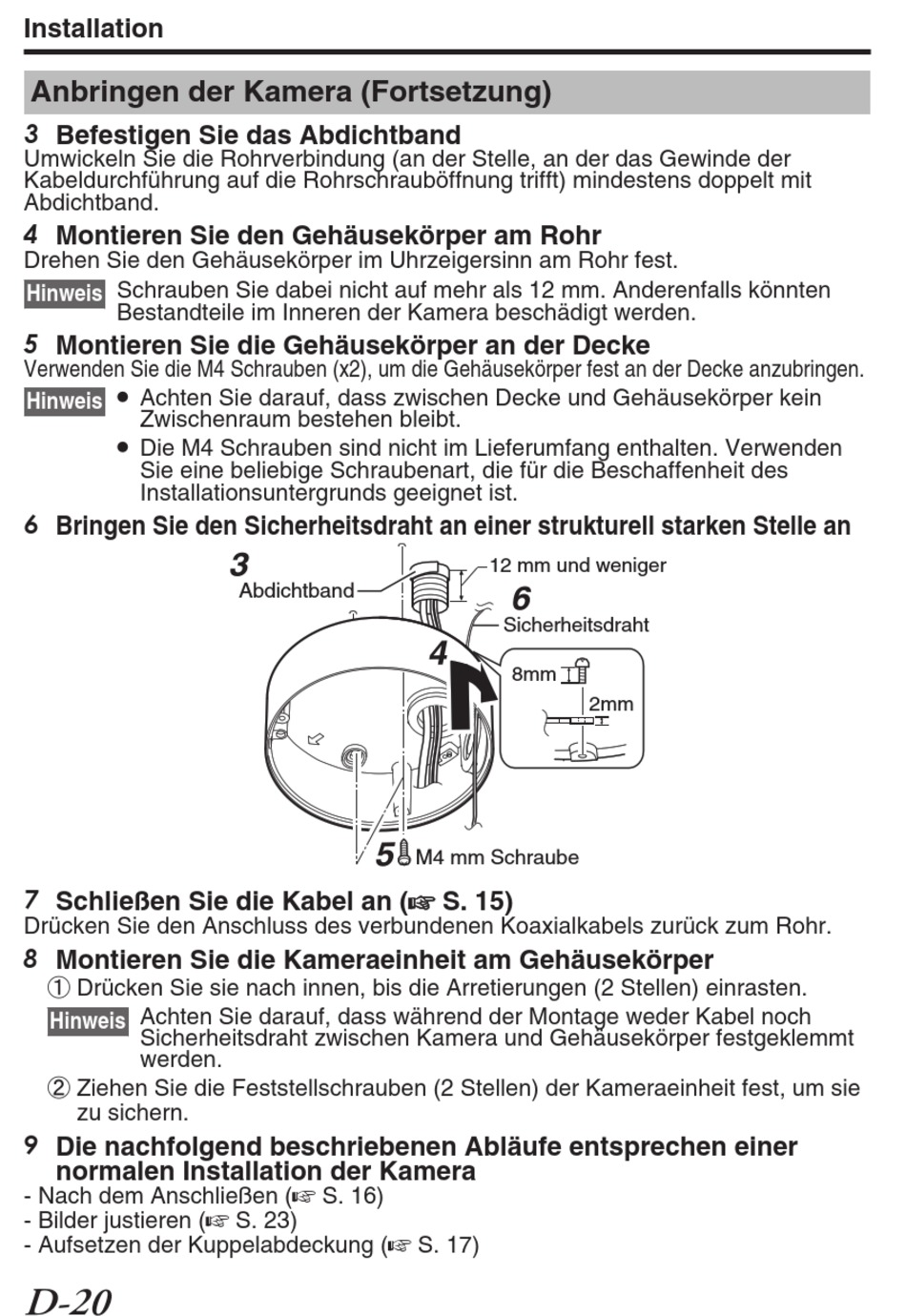

Installation
Anbringen der Kamera (Fortsetzung)

3 Befestigen Sie das Abdichtband

Umwickeln Sie die Rohrverbindung (an der Stelle, an der das Gewinde der
Kabeldurchführung auf die Rohrschrauböffnung trifft) mindestens doppelt mit
Abdichtband.
4 Montieren Sie den Gehäusekörper am Rohr
Drehen Sie den Gehäusekörper im Uhrzeigersinn am Rohr fest.
Schrauben Sie dabei nicht auf mehr als 12 mm. Anderenfalls könnten
Hinweis
Bestandteile im Inneren der Kamera beschädigt werden.
5 Montieren Sie die Gehäusekörper an der Decke
Verwenden Sie die M4 Schrauben (x2), um die Gehäusekörper fest an der Decke anzubringen.
Achten Sie darauf, dass zwischen Decke und Gehäusekörper kein
Hinweis
Zwischenraum bestehen bleibt.
Die M4 Schrauben sind nicht im Lieferumfang enthalten. Verwenden
Sie eine beliebige Schraubenart, die für die Beschaffenheit des
Installationsuntergrunds geeignet ist.
6 Bringen Sie den Sicherheitsdraht an einer strukturell starken Stelle an
7 Schließen Sie die Kabel an (A S. 15)
Drücken Sie den Anschluss des verbundenen Koaxialkabels zurück zum Rohr.
8 Montieren Sie die Kameraeinheit am Gehäusekörper
① Drücken Sie sie nach innen, bis die Arretierungen (2 Stellen) einrasten.
Achten Sie darauf, dass während der Montage weder Kabel noch
Hinweis
Sicherheitsdraht zwischen Kamera und Gehäusekörper festgeklemmt
werden.
② Ziehen Sie die Feststellschrauben (2 Stellen) der Kameraeinheit fest, um sie
zu sichern.
9 Die nachfolgend beschriebenen Abläufe entsprechen einer
normalen Installation der Kamera
- Nach dem Anschließen (A S. 16)
- Bilder justieren (A S. 23)
- Aufsetzen der Kuppelabdeckung (A S. 17)
D-20
3
Abdichtband
12 mm und weniger
Sicherheitsdraht
8 m m
M4 mm Schraube
2mm
