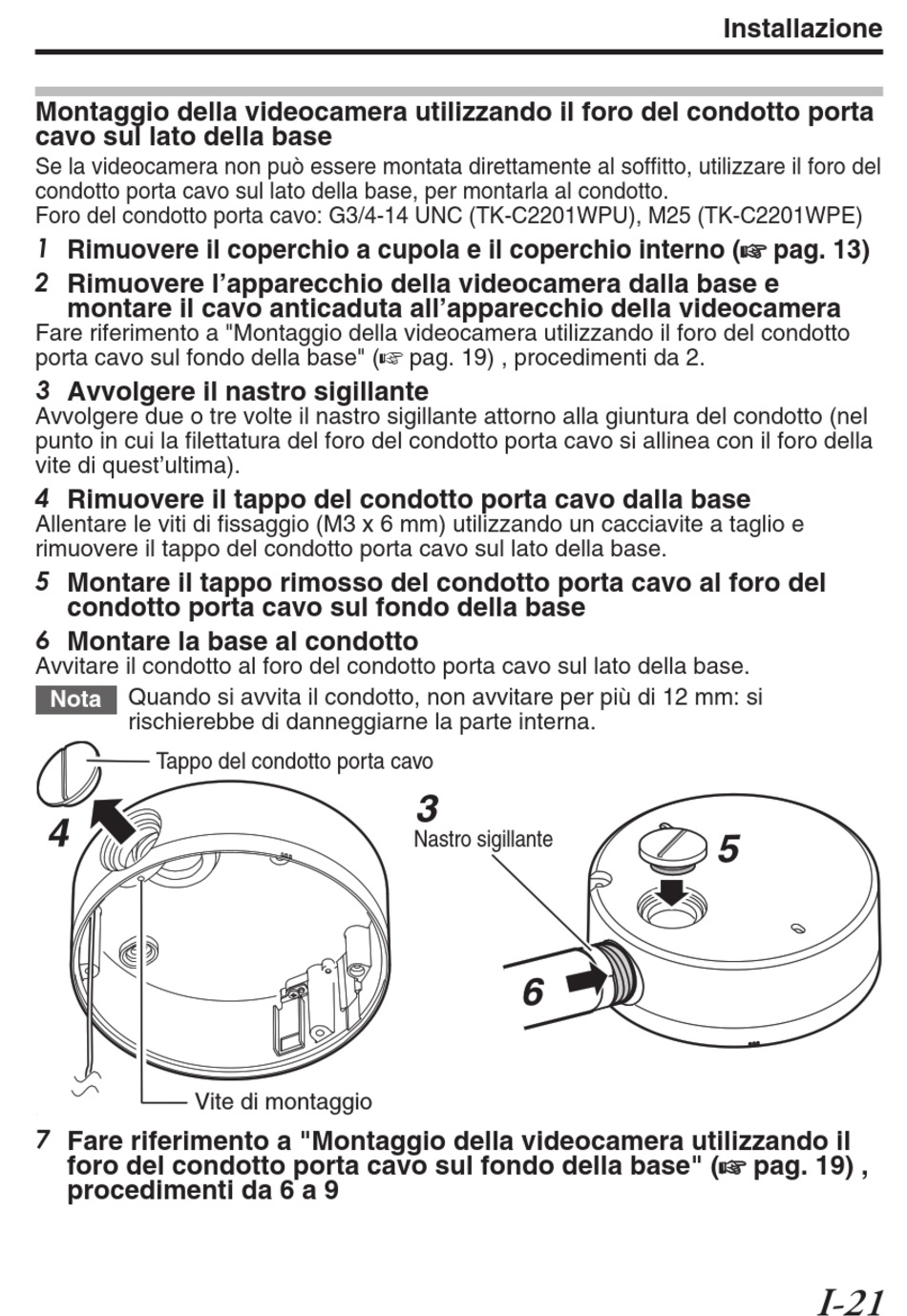

Montaggio della videocamera utilizzando il foro del condotto porta
cavo sul lato della base
Se la videocamera non può essere montata direttamente al soffitto, utilizzare il foro del
condotto porta cavo sul lato della base, per montarla al condotto.
Foro del condotto porta cavo: G3/4-14 UNC (TK-C2201WPU), M25 (TK-C2201WPE)
1 Rimuovere il coperchio a cupola e il coperchio interno (A pag. 13)
2 Rimuovere l'apparecchio della videocamera dalla base e
montare il cavo anticaduta all'apparecchio della videocamera
Fare riferimento a "Montaggio della videocamera utilizzando il foro del condotto
porta cavo sul fondo della base" (A pag. 19) , procedimenti da 2.
3 Avvolgere il nastro sigillante
Avvolgere due o tre volte il nastro sigillante attorno alla giuntura del condotto (nel
punto in cui la filettatura del foro del condotto porta cavo si allinea con il foro della
vite di quest'ultima).
4 Rimuovere il tappo del condotto porta cavo dalla base
Allentare le viti di fissaggio (M3 x 6 mm) utilizzando un cacciavite a taglio e
rimuovere il tappo del condotto porta cavo sul lato della base.
5 Montare il tappo rimosso del condotto porta cavo al foro del
condotto porta cavo sul fondo della base
6 Montare la base al condotto
Avvitare il condotto al foro del condotto porta cavo sul lato della base.
Quando si avvita il condotto, non avvitare per più di 12 mm: si
Nota
rischierebbe di danneggiarne la parte interna.
Tappo del condotto porta cavo
Vite di montaggio
.
7 Fare riferimento a "Montaggio della videocamera utilizzando il
foro del condotto porta cavo sul fondo della base" (A pag. 19) ,
procedimenti da 6 a 9
3
Nastro sigillante
Installazione
I-21
