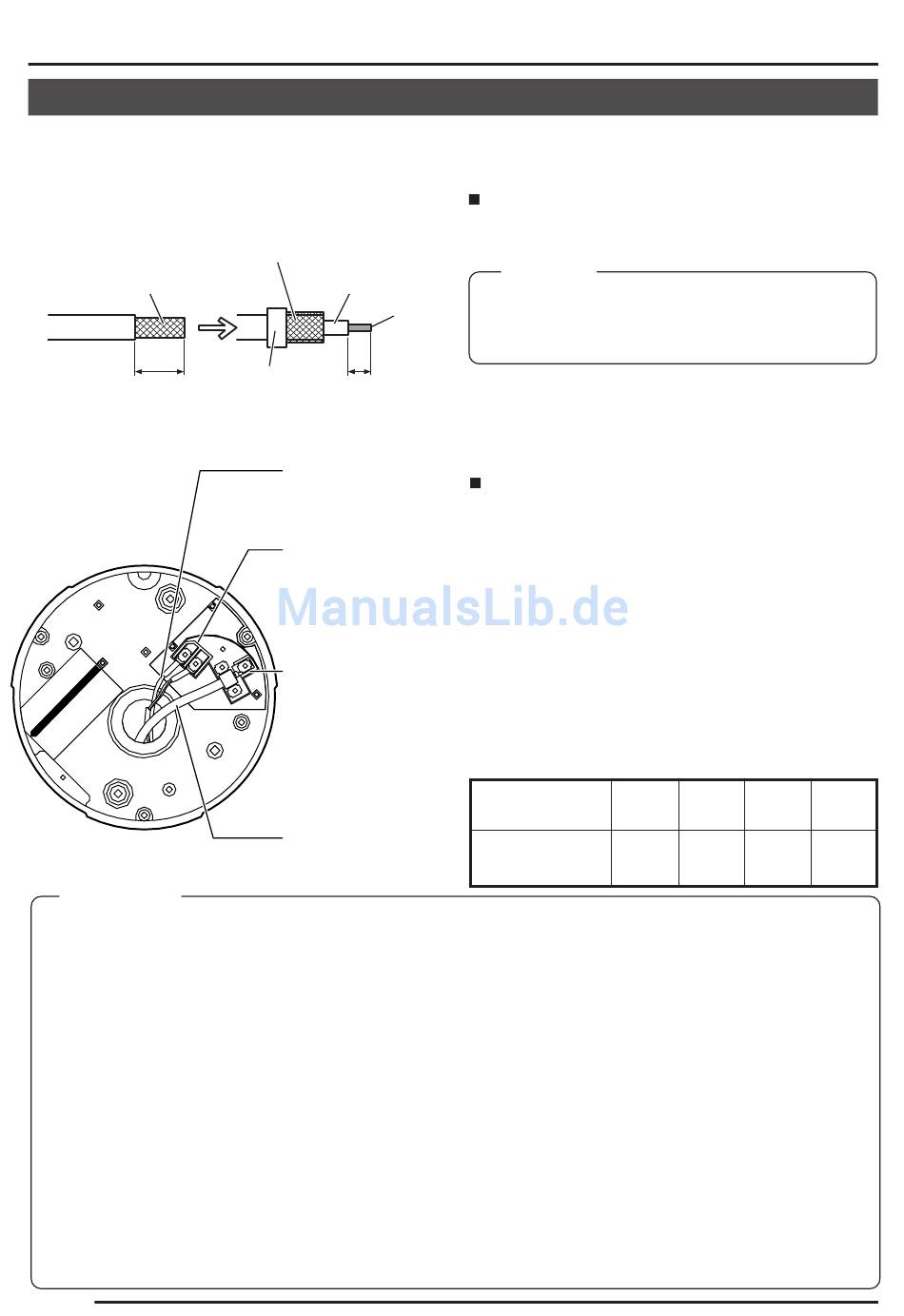

Installation und Anschluss
Schließen Sie die Kabel an der Basis an
Schließen Sie die Koaxialkabel und das Netzkabel an die Klemmen in der Basis an.
• Schalten Sie vor dem Herstellen von Anschlüssen die Stromversorgung für alle
Komponenten aus.
Falten Sie das Netz zurück und isolieren Sie es, so
dass es nicht durch Auflösung des Netzes zu Kurz-
schlüssen kommt.
Netz
12mm
ACHTUNG:
• Wenn dünne Kabel (d.h. Kabel mit
hohem Widerstand) verwendet werden,
kommt es zu einem bedeutsamen
Spannungsabfall, wenn das Gerät mit
maximalem Stromverbrauch arbeitet.
Verwenden Sie entweder ein dickes
Kabel, um den Spannungsabfall auf der
Kameraseite unter 10% zu halten, oder
stellen Sie die Stromversorgung in der
Nähe der Kamera auf. Wenn die
Spannung während des Betriebs abfällt,
wird die Leistung unbeständig.
• Bringen Sie die Kabelleiter so an, dass
sie nicht mit dem Sicherheitskabel in
Kontakt kommen.
G-12
Polyäthylen
Kernleitung
Isolierband
5mm
12 V Gleichstrom
oder 24 V
Wechselstrom
Stromversorgungs-
kabel
Stromversorgungs-
klemmen
Koaxialkabel-
klemmen (BNC)
Koaxialkabel
(BNC)
Videosignalkabel
Schließen Sie die Koaxialkabel an die
Koaxialkabelklemmen an.
Hinweis
Verwenden Sie ein Videokabel (Koaxialkabel)
vom Typ RG-59 oder RG-6. Der Typ RG-11
kann nicht verwendet werden.
• Führen Sie vor dem Anschluss das im
linken Diagramm (obige Abbildung)
gezeigte Verfahren für die Spitze des
Koaxialkabels durch.
Stromversorgungskabel für 12 V Gleich-
strom oder 24 V Wechselstrom
Schließen Sie ein Stromversorgungskabel für 12
V Gleichstrom oder 24 V Wechselstrom an die
Stromversorgungsklemmen an. Zur Verhinderung
von Anschlussfehlern und Kabelabtrennung emp-
fehlen wir die Verwendung von Lötösen für die
Anschlüsse.
Die folgende Tabelle zeigt die Anschlussentfernun-
gen und die Anschlusskabel unter der Vorausset-
zung, dass VVF-Kabel (Kabel mit Vinylisolierung
und Vinylmantel) mit zwei Leitern verwendet wer-
den.
Maximale 100 m
Entfernung (330ft)
1,0 mm 1,6 mm 2,0 mm 2,6 mm
Leiterdurchmesser
(AWG18) (AWG14) (AWG12) (AWG10)
• Lassen Sie
Versorgung von einer Stromquelle für
12 V Gleichstrom und einer Stromquelle
für 24 V Wechselstrom zu.
• Stellen Sie bei einer Stromquelle mit 12
V Gleichstrom sicher, dass die Polarität
der Kabel korrekt ist.
• Die Stromversorgung von 24 V
Wechselstrom sollte den folgenden
Bedingungen entsprechen:
Nur isolierte Stromversorgung
260 m 410 m 500 m
(850ft) (1300ft) (1640ft)
nicht gleichzeitige
