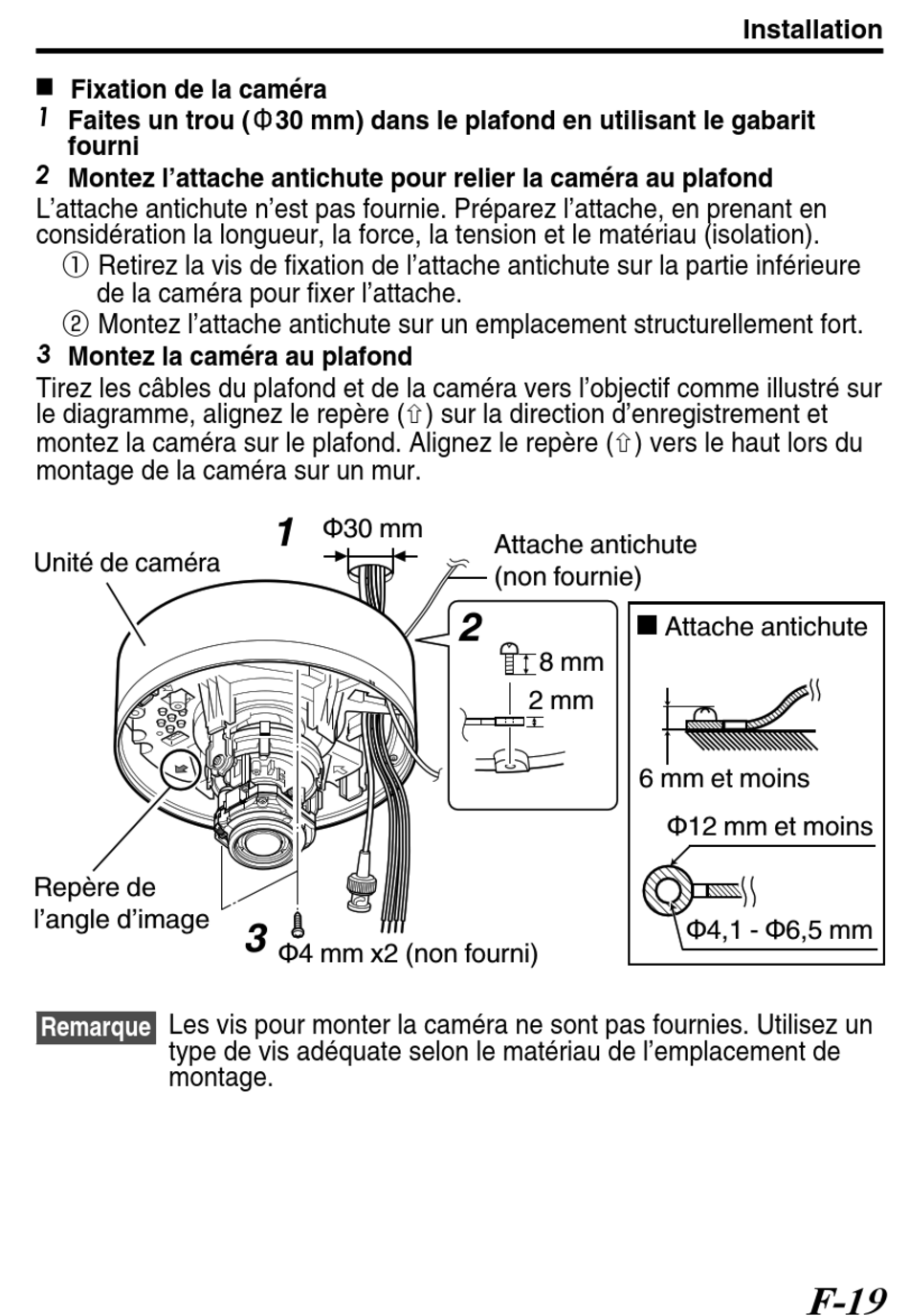

Fixation de la caméra
1 Faites un trou (Φ30 mm) dans le plafond en utilisant le gabarit
fourni
2 Montez l'attache antichute pour relier la caméra au plafond
L'attache antichute n'est pas fournie. Préparez l'attache, en prenant en
considération la longueur, la force, la tension et le matériau (isolation).
① Retirez la vis de fixation de l'attache antichute sur la partie inférieure
de la caméra pour fixer l'attache.
② Montez l'attache antichute sur un emplacement structurellement fort.
3 Montez la caméra au plafond
Tirez les câbles du plafond et de la caméra vers l'objectif comme illustré sur
le diagramme, alignez le repère (ñ) sur la direction d'enregistrement et
montez la caméra sur le plafond. Alignez le repère (ñ) vers le haut lors du
montage de la caméra sur un mur.
Unité de caméra
Repère de
l'angle d'image
Les vis pour monter la caméra ne sont pas fournies. Utilisez un
Remarque
type de vis adéquate selon le matériau de l'emplacement de
montage.
1
Φ30 mm
3
Φ4 mm x2 (non fourni)
.
Attache antichute
(non fournie)
2
8 mm
2 mm
Installation
Attache antichute
6 mm et moins
Φ12 mm et moins
Φ4,1 - Φ6,5 mm
F-19
