Ajuste
Ajuste de imagen (continuado)
3 Ajuste la dirección del objetivo de la cámara
Ajuste el movimiento horizontal, el movimiento vertical y la rotación de
la cámara, dirigiendo ésta hacia el objetivo.
Rotación: ±100 °
Gire el movimiento horizontal ±175 ° y la rotación ±100 ° a
Memo
partir de las posiciones alineadas con la marca de dirección
del objetivo, la marca del centro horizontal y la marca del
centro de rotación de la cámara. Asegúrese de sostener la
perilla de rotación y ajustar la rotación sin tocar la unidad de
la lente.
Afloje el tornillo de ajuste del movimiento vertical antes de
ajustar este movimiento.
Después de ajustar el ángulo de campo, apriete y asegure
el tornillo de ajuste del movimiento vertical para que el
ángulo de campo no se desalinee.

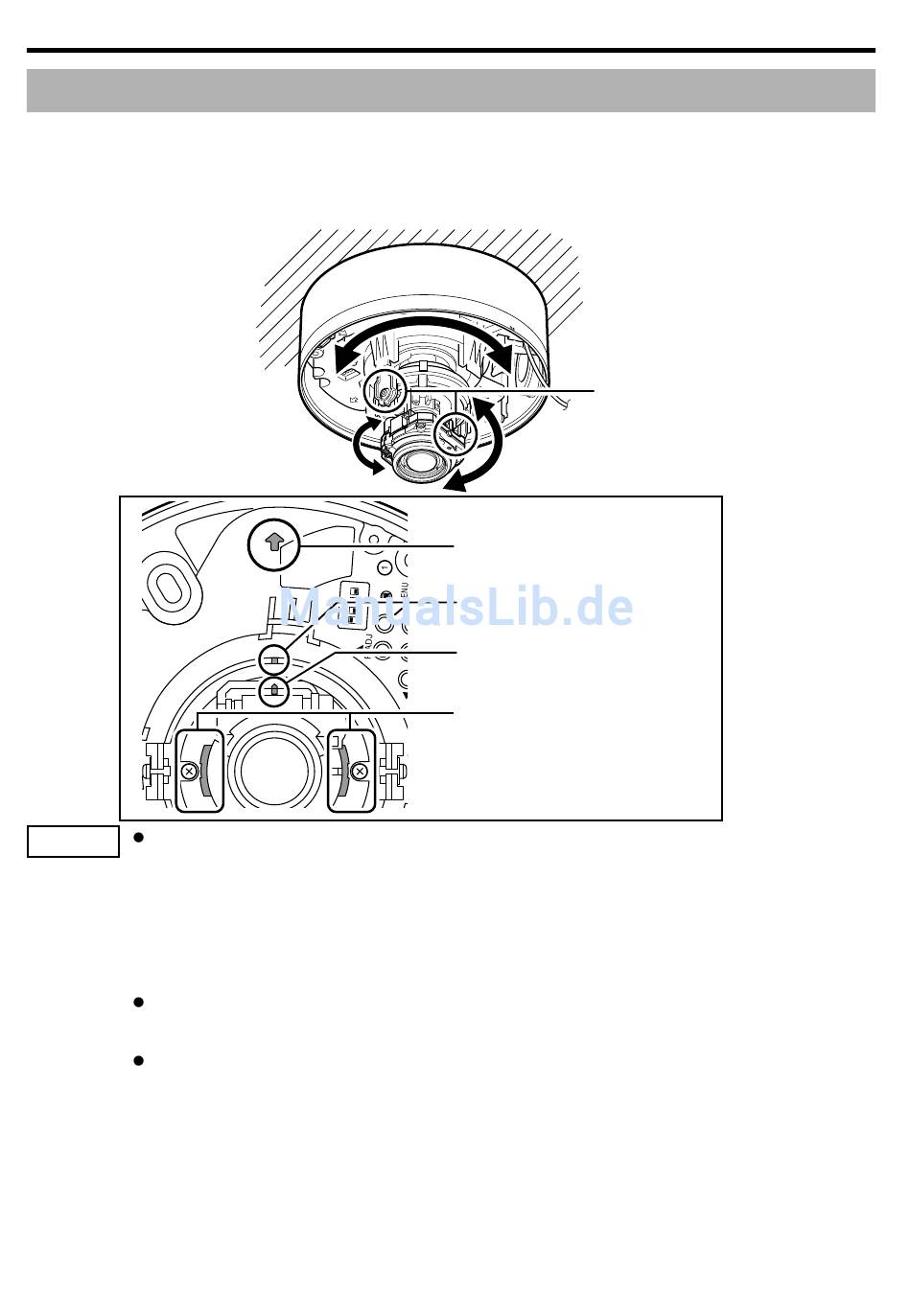

S-30
Horizontal: ±175 °
Vertical: ±80 °
Marca de dirección
de imágenes
Marca del centro
horizontal
Marca del centro de
rotación
Perillas de rotación
(x2)
Tornillo de ajuste del
movimiento vertical
