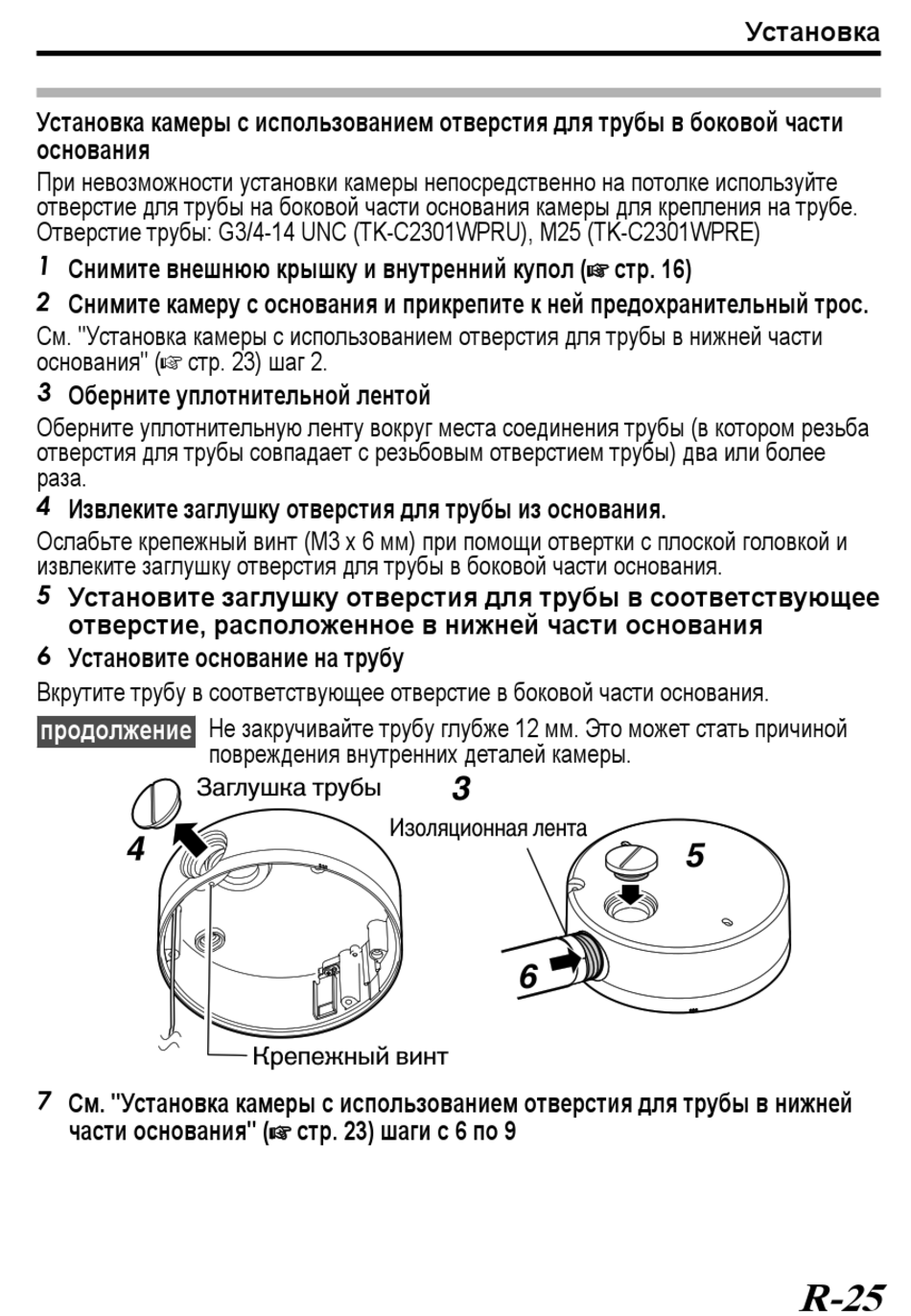

Установка камеры с использованием отверстия для трубы в боковой части
основания
При невозможности установки камеры непосредственно на потолке используйте
отверстие для трубы на боковой части основания камеры для крепления на трубе.
Отверстие трубы: G3/4-14 UNC (TK-C2301WPRU), M25 (TK-C2301WPRE)
1 Снимите внешнюю крышку и внутренний купол (A стр. 16)
2 Снимите камеру с основания и прикрепите к ней предохранительный трос.
См. "Установка камеры с использованием отверстия для трубы в нижней части
основания" (A стр. 23) шаг 2.
3 Оберните уплотнительной лентой
Оберните уплотнительную ленту вокруг места соединения трубы (в котором резьба
отверстия для трубы совпадает с резьбовым отверстием трубы) два или более
раза.
4 Извлеките заглушку отверстия для трубы из основания.
Ослабьте крепежный винт (М3 х 6 мм) при помощи отвертки с плоской головкой и
извлеките заглушку отверстия для трубы в боковой части основания.
5 Установите заглушку отверстия для трубы в соответствующее
отверстие, расположенное в нижней части основания
6 Установите основание на трубу
Вкрутите трубу в соответствующее отверстие в боковой части основания.
продолжение
Заглушка трубы
.
7 См. "Установка камеры с использованием отверстия для трубы в нижней
части основания" (A стр. 23) шаги с 6 по 9
Не закручивайте трубу глубже 12 мм. Это может стать причиной
повреждения внутренних деталей камеры.
Крепежный винт
Изоляционная лента
Установка
R-25
