Установка камеры с использованием отверстия для трубы в нижней части
основания
Отверстие трубы: G3/4-14 UNC (TK-C2301WPRU), M25 (TK-C2301WPRE)

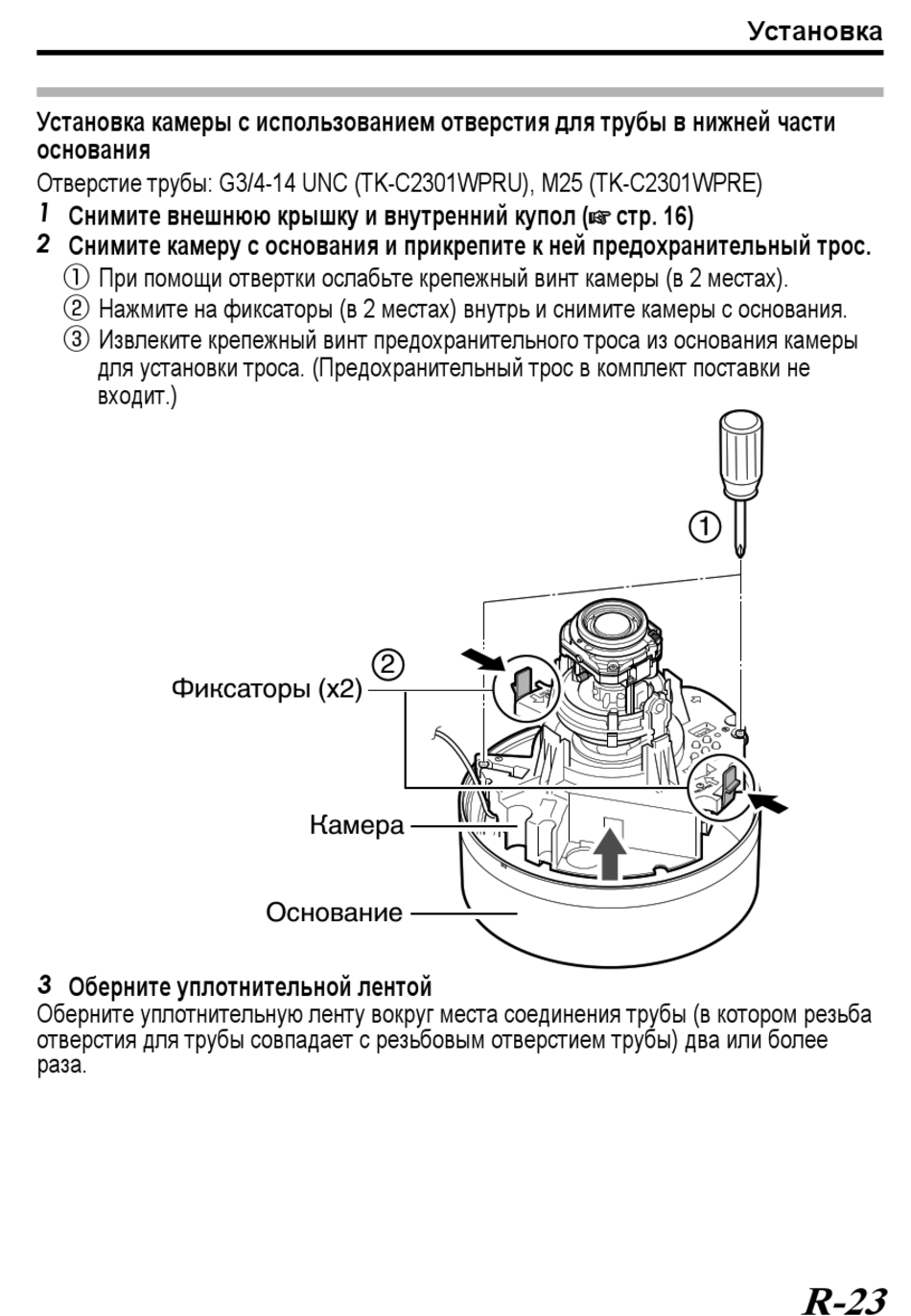

1 Снимите внешнюю крышку и внутренний купол (A стр. 16)
2 Снимите камеру с основания и прикрепите к ней предохранительный трос.
① При помощи отвертки ослабьте крепежный винт камеры (в 2 местах).
② Нажмите на фиксаторы (в 2 местах) внутрь и снимите камеры с основания.
③ Извлеките крепежный винт предохранительного троса из основания камеры
для установки троса. (Предохранительный трос в комплект поставки не
входит.)
Фиксаторы (x2)
.
3 Оберните уплотнительной лентой
Оберните уплотнительную ленту вокруг места соединения трубы (в котором резьба
отверстия для трубы совпадает с резьбовым отверстием трубы) два или более
раза.
