Instalación
Montaje de la cámara (continuado)
Montaje de la cámara usando la caja eléctrica
1 Retire la cubierta del domo y el domo interno (A p. 18)
2 Sujete la estructura de la cámara a la caja eléctrica
Sujete la estructura de la cámara a la caja eléctrica colocando tornillos M4 (2
tornillos) en los orificios de montaje (2 puntos).
Memo No se proporcionan los tornillos.
3 El procedimiento para las siguientes acciones es el mismo que el del
montaje normal de la cámara
- Conexión del cable (A p. 20)
- Proceso posterior a la conexión (A p. 21)
- Ajustar imágenes (A p. 29)
- Montar la cubierta del domo (A p. 22)
S-28

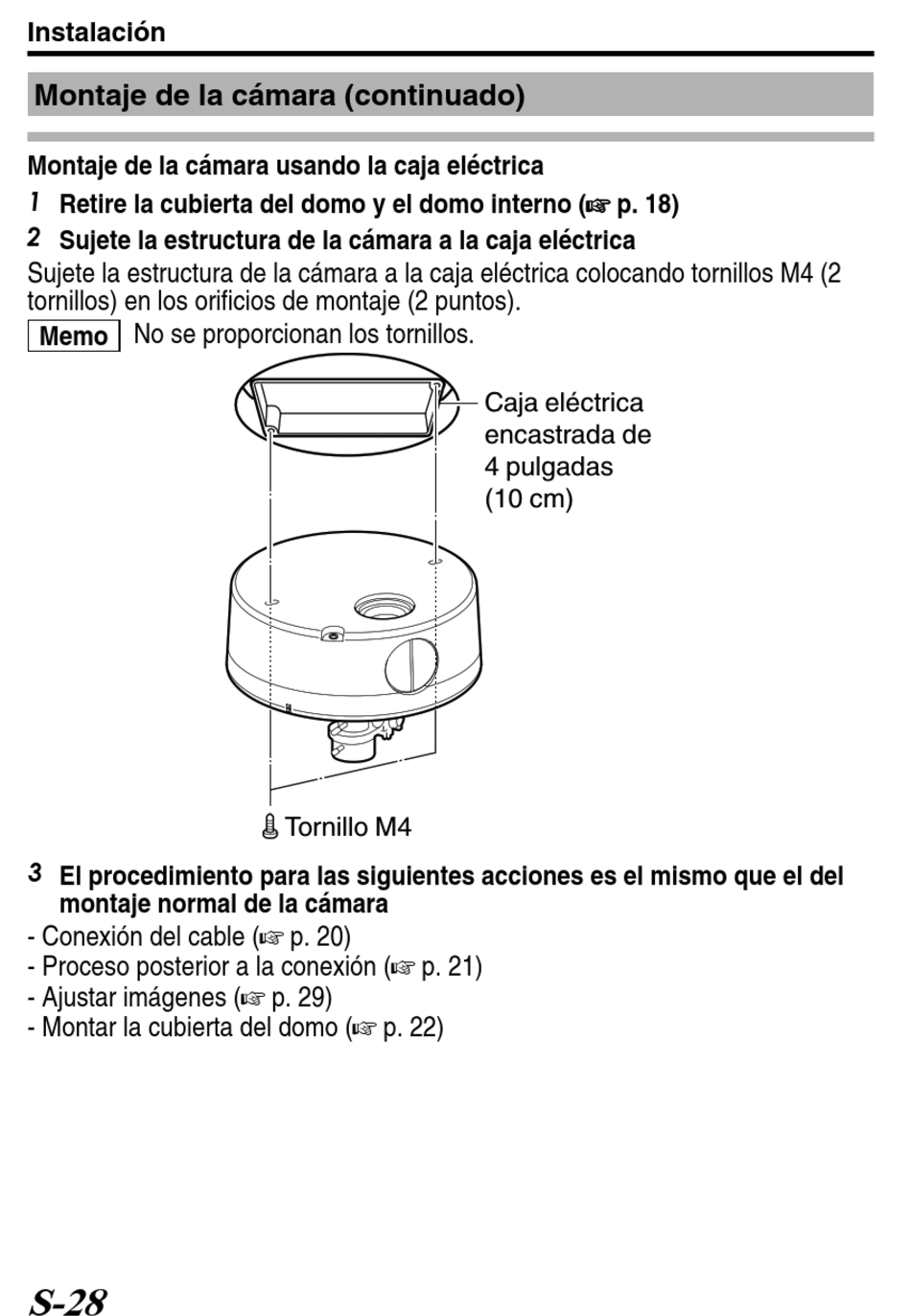

Tornillo M4
.
Caja eléctrica
encastrada de
4 pulgadas
(10 cm)
