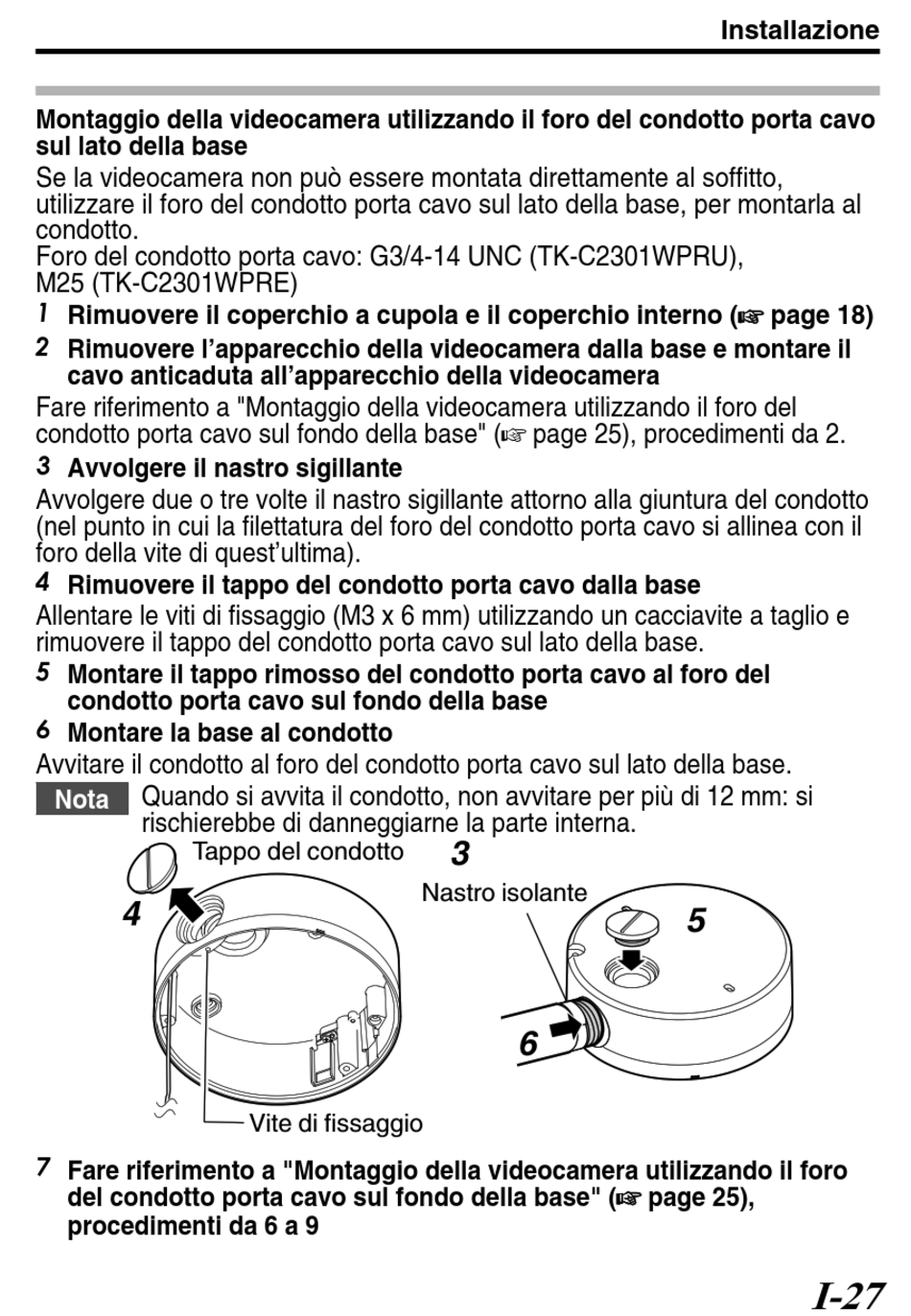

Montaggio della videocamera utilizzando il foro del condotto porta cavo
sul lato della base
Se la videocamera non può essere montata direttamente al soffitto,
utilizzare il foro del condotto porta cavo sul lato della base, per montarla al
condotto.
Foro del condotto porta cavo: G3/4-14 UNC (TK-C2301WPRU),
M25 (TK-C2301WPRE)
1 Rimuovere il coperchio a cupola e il coperchio interno (A page 18)
2 Rimuovere l'apparecchio della videocamera dalla base e montare il
cavo anticaduta all'apparecchio della videocamera
Fare riferimento a "Montaggio della videocamera utilizzando il foro del
condotto porta cavo sul fondo della base" (A page 25), procedimenti da 2.
3 Avvolgere il nastro sigillante
Avvolgere due o tre volte il nastro sigillante attorno alla giuntura del condotto
(nel punto in cui la filettatura del foro del condotto porta cavo si allinea con il
foro della vite di quest'ultima).
4 Rimuovere il tappo del condotto porta cavo dalla base
Allentare le viti di fissaggio (M3 x 6 mm) utilizzando un cacciavite a taglio e
rimuovere il tappo del condotto porta cavo sul lato della base.
5 Montare il tappo rimosso del condotto porta cavo al foro del
condotto porta cavo sul fondo della base
6 Montare la base al condotto
Avvitare il condotto al foro del condotto porta cavo sul lato della base.
Quando si avvita il condotto, non avvitare per più di 12 mm: si
Nota
rischierebbe di danneggiarne la parte interna.
Tappo del condotto
.
7 Fare riferimento a "Montaggio della videocamera utilizzando il foro
del condotto porta cavo sul fondo della base" (A page 25),
procedimenti da 6 a 9
Vite di fissaggio
Nastro isolante
Installazione
I-27
