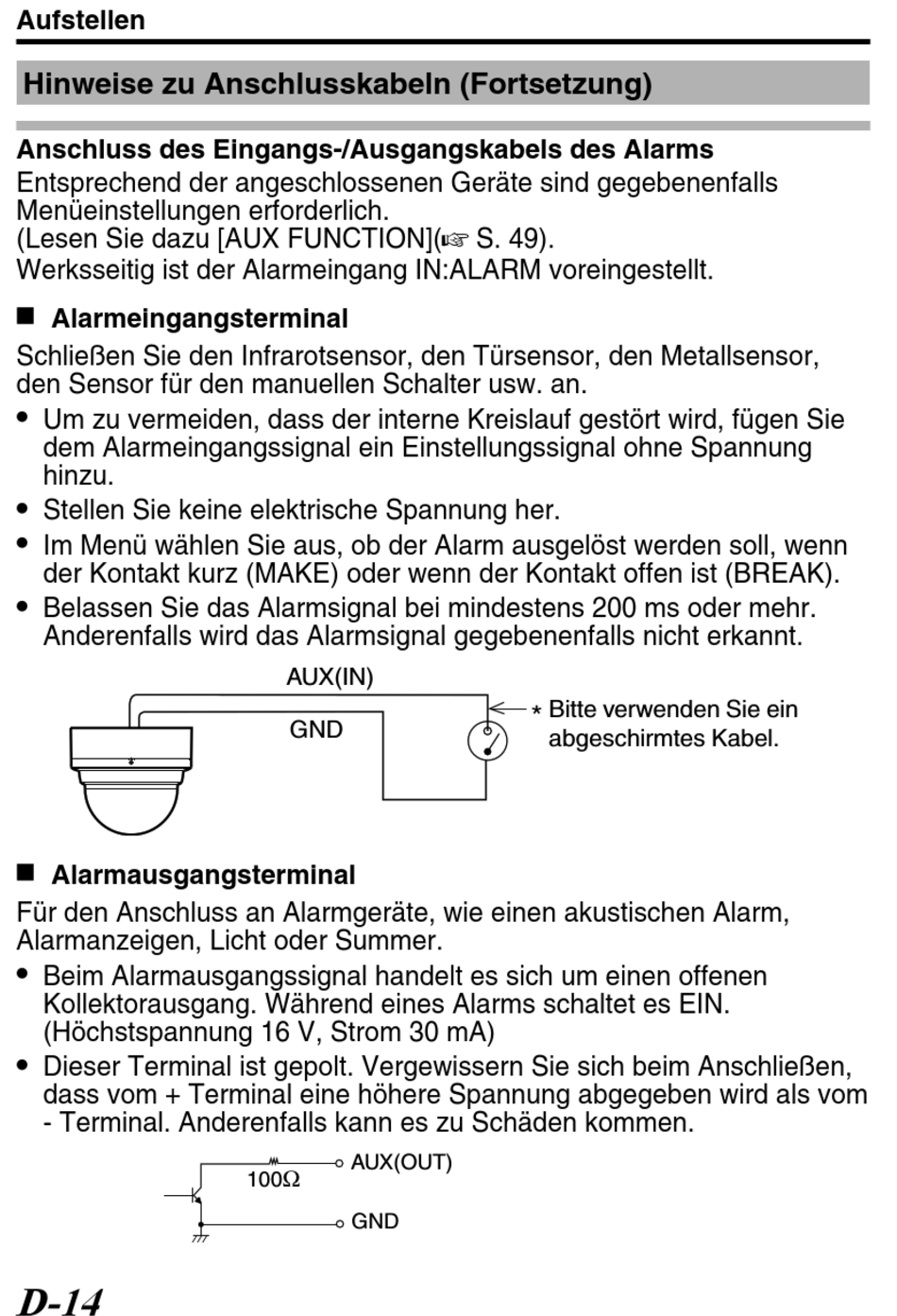

JVC TK-C2301WPRE Bedienungsanleitung Seite 14

Aufstellen
Hinweise zu Anschlusskabeln (Fortsetzung)
Anschluss des Eingangs-/Ausgangskabels des Alarms
Entsprechend der angeschlossenen Geräte sind gegebenenfalls
Menüeinstellungen erforderlich.
(Lesen Sie dazu [AUX FUNCTION](A S. 49).
Werksseitig ist der Alarmeingang IN:ALARM voreingestellt.
Alarmeingangsterminal
Schließen Sie den Infrarotsensor, den Türsensor, den Metallsensor,
den Sensor für den manuellen Schalter usw. an.
Um zu vermeiden, dass der interne Kreislauf gestört wird, fügen Sie
dem Alarmeingangssignal ein Einstellungssignal ohne Spannung
hinzu.
Stellen Sie keine elektrische Spannung her.
Im Menü wählen Sie aus, ob der Alarm ausgelöst werden soll, wenn
der Kontakt kurz (MAKE) oder wenn der Kontakt offen ist (BREAK).
Belassen Sie das Alarmsignal bei mindestens 200 ms oder mehr.
Anderenfalls wird das Alarmsignal gegebenenfalls nicht erkannt.
Alarmausgangsterminal
Für den Anschluss an Alarmgeräte, wie einen akustischen Alarm,
Alarmanzeigen, Licht oder Summer.
Beim Alarmausgangssignal handelt es sich um einen offenen
Kollektorausgang. Während eines Alarms schaltet es EIN.
(Höchstspannung 16 V, Strom 30 mA)
Dieser Terminal ist gepolt. Vergewissern Sie sich beim Anschließen,
dass vom + Terminal eine höhere Spannung abgegeben wird als vom
- Terminal. Anderenfalls kann es zu Schäden kommen.
D-14
AUX(IN)
GND
AUX(OUT)
100K
GND
Bitte verwenden Sie ein
*
abgeschirmtes Kabel.
