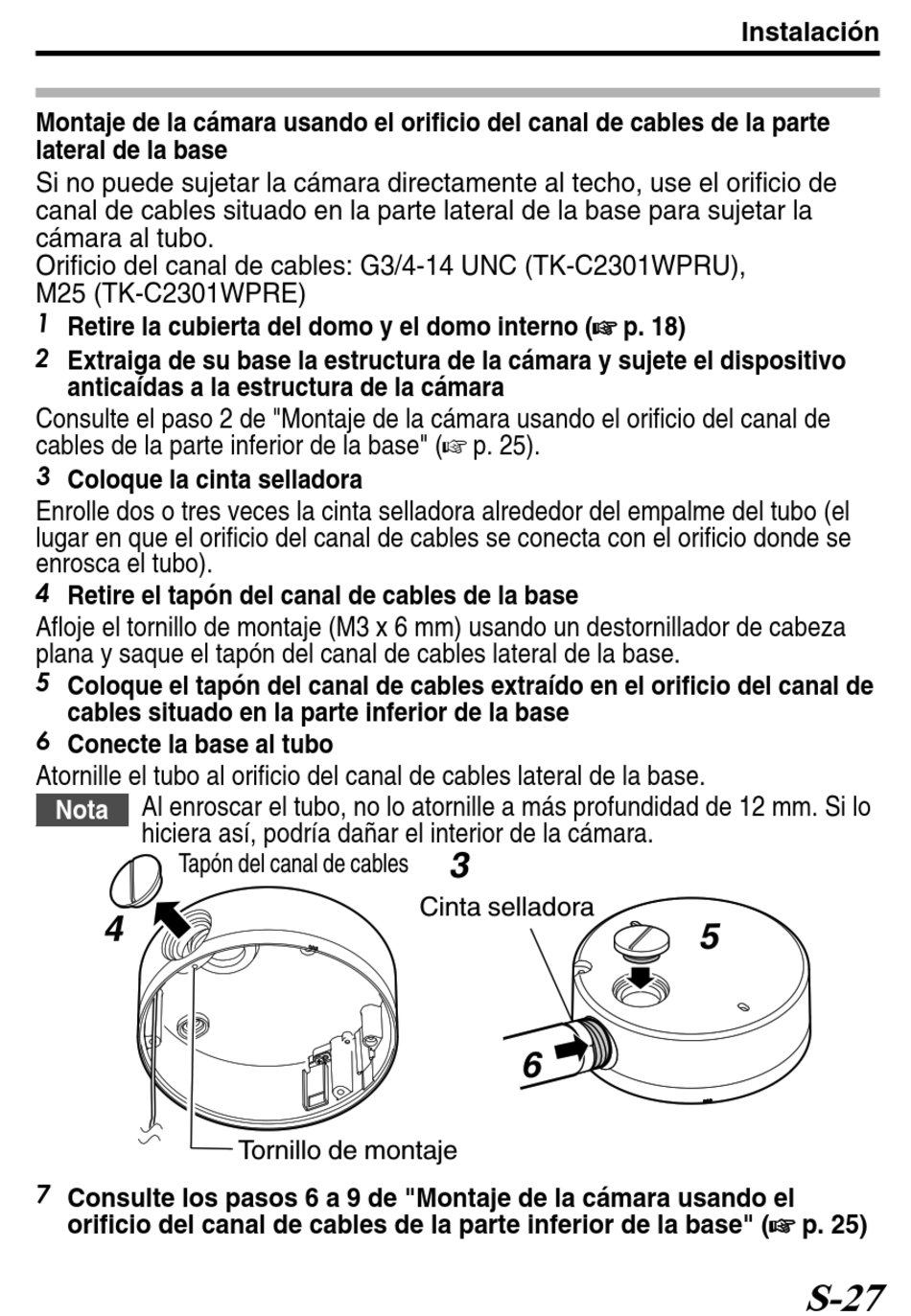

Montaje de la cámara usando el orificio del canal de cables de la parte
lateral de la base
Si no puede sujetar la cámara directamente al techo, use el orificio de
canal de cables situado en la parte lateral de la base para sujetar la
cámara al tubo.
Orificio del canal de cables: G3/4-14 UNC (TK-C2301WPRU),
M25 (TK-C2301WPRE)
1 Retire la cubierta del domo y el domo interno (A p. 18)
2 Extraiga de su base la estructura de la cámara y sujete el dispositivo
anticaídas a la estructura de la cámara
Consulte el paso 2 de "Montaje de la cámara usando el orificio del canal de
cables de la parte inferior de la base" (A p. 25).
3 Coloque la cinta selladora
Enrolle dos o tres veces la cinta selladora alrededor del empalme del tubo (el
lugar en que el orificio del canal de cables se conecta con el orificio donde se
enrosca el tubo).
4 Retire el tapón del canal de cables de la base
Afloje el tornillo de montaje (M3 x 6 mm) usando un destornillador de cabeza
plana y saque el tapón del canal de cables lateral de la base.
5 Coloque el tapón del canal de cables extraído en el orificio del canal de
cables situado en la parte inferior de la base
6 Conecte la base al tubo
Atornille el tubo al orificio del canal de cables lateral de la base.
Al enroscar el tubo, no lo atornille a más profundidad de 12 mm. Si lo
Nota
hiciera así, podría dañar el interior de la cámara.
Tapón del canal de cables
.
7 Consulte los pasos 6 a 9 de "Montaje de la cámara usando el
orificio del canal de cables de la parte inferior de la base" (A p. 25)
Tornillo de montaje
Cinta selladora
Instalación
S-27
