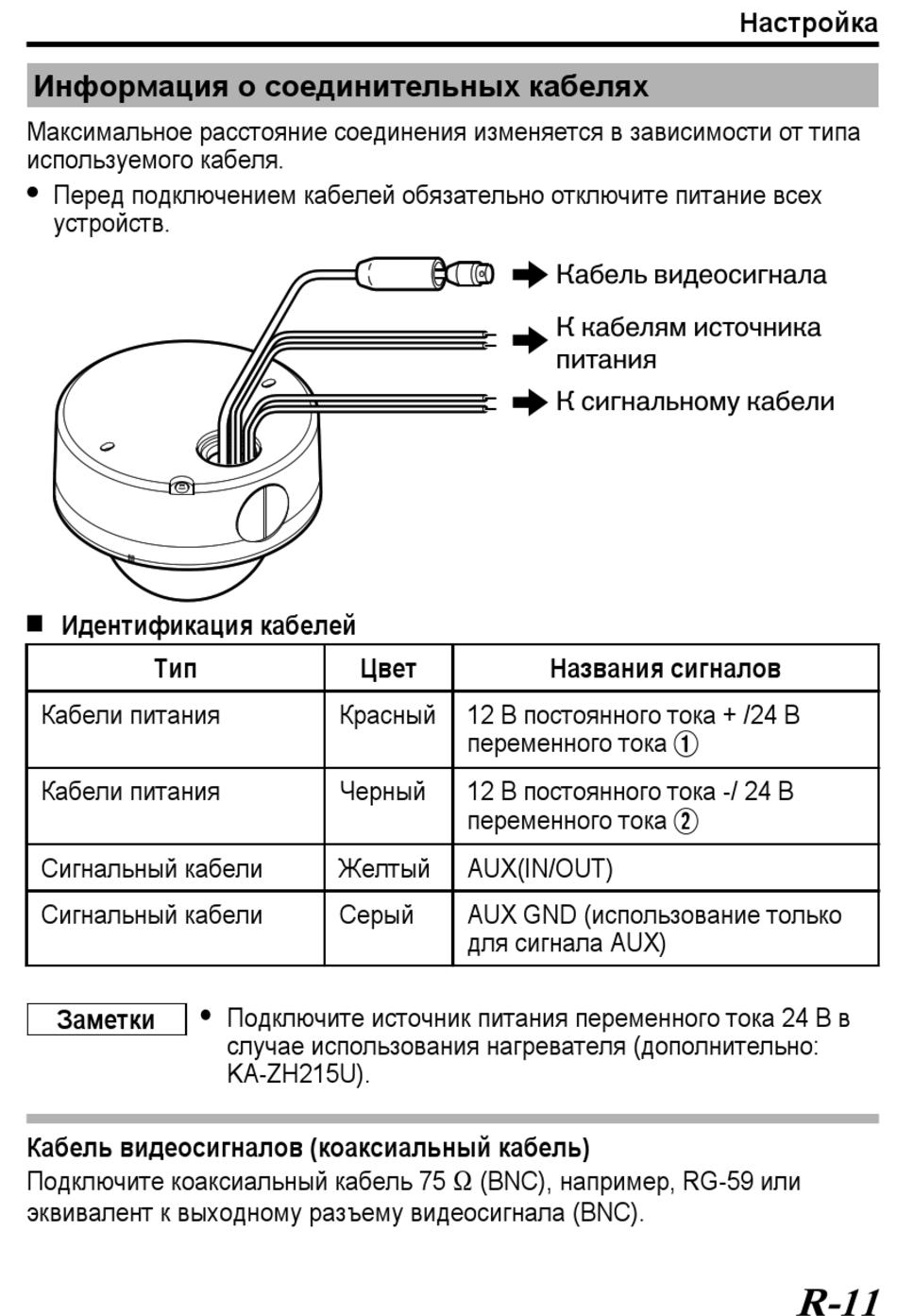

Информация о соединительных кабелях
Максимальное расстояние соединения изменяется в зависимости от типа
используемого кабеля.
Перед подключением кабелей обязательно отключите питание всех
устройств.
.
Идентификация кабелей
Тип
Кабели питания
Кабели питания
Сигнальный кабели
Сигнальный кабели
Заметки
Кабель видеосигналов (коаксиальный кабель)
Подключите коаксиальный кабель 75 K (BNC), например, RG-59 или
эквивалент к выходному разъему видеосигнала (BNC).
Цвет
Красный
Черный
Желтый
Серый
Подключите источник питания переменного тока 24 В в
случае использования нагревателя (дополнительно:
KA-ZH215U).
Кабель видеосигнала
К кабелям источника
питания
К сигнальному кабели
Названия сигналов
12 В постоянного тока + /24 В
переменного тока A
12 В постоянного тока -/ 24 В
переменного тока B
AUX(IN/OUT)
AUX GND (использование только
для сигнала AUX)
Настройка
R-11
