Rauch QUANTRON-P TeeJet MATRIX Betriebsanleitung Seite 17

Schematische Anschlussübersicht Standard:
1
7
6 +

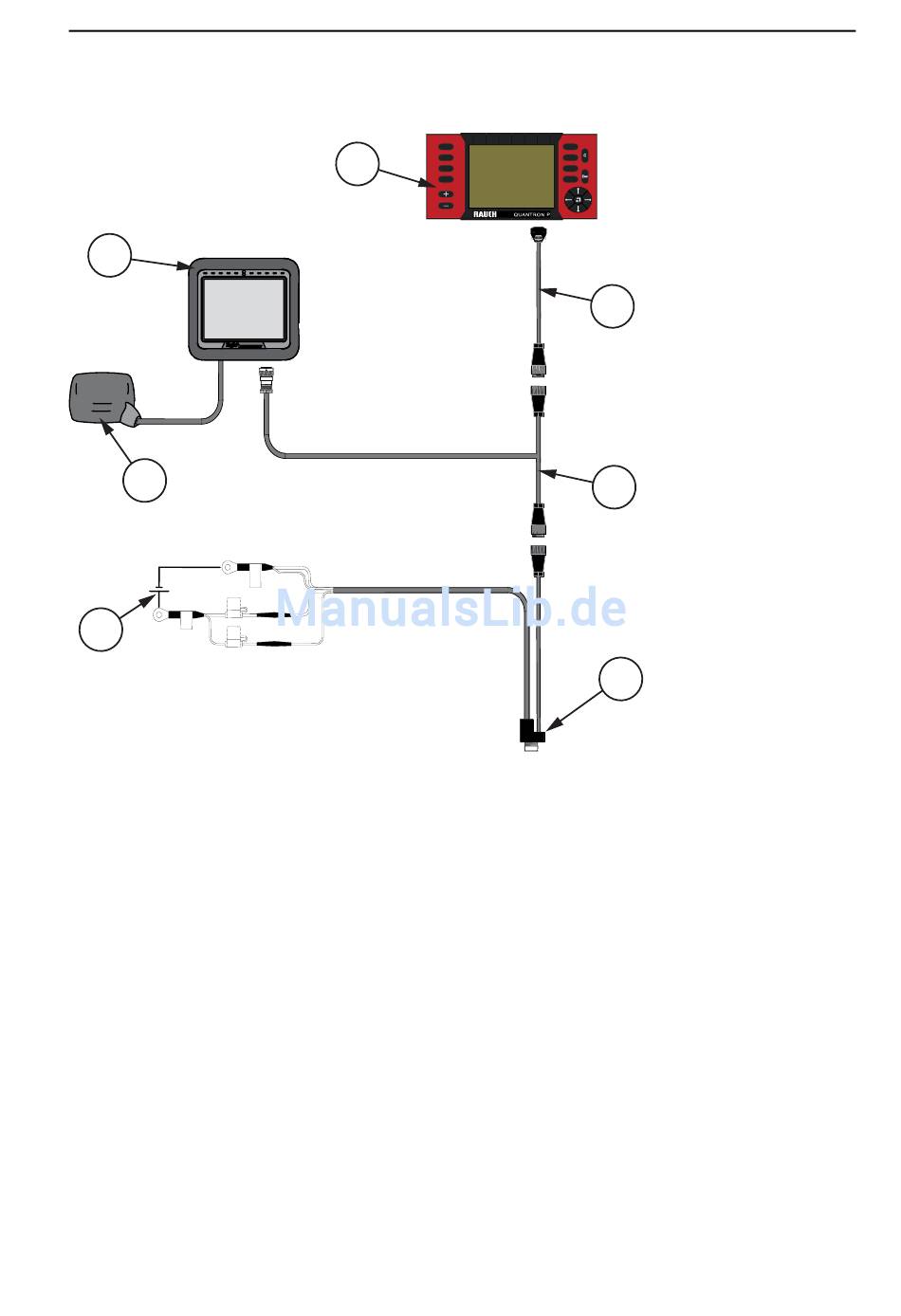

Bild 3.2: Schematische Anschlussübersicht zwischen Quantron P und TeeJet MATRIX
[1] Konsole TeeJet MATRIX
[2] Bedieneinheit Quantron P
[3] Adapterkabel 9-pol SUB-D auf ISO 11783 Incab
[4] Y-Kabel für CAN Kommunikation
2
-
Anbau und Installation
3
4
5
[5] Traktoreinbaukabel
[6] Batterie
[7] GPS-Empfänger
3
13
