Aufbau und Funktion

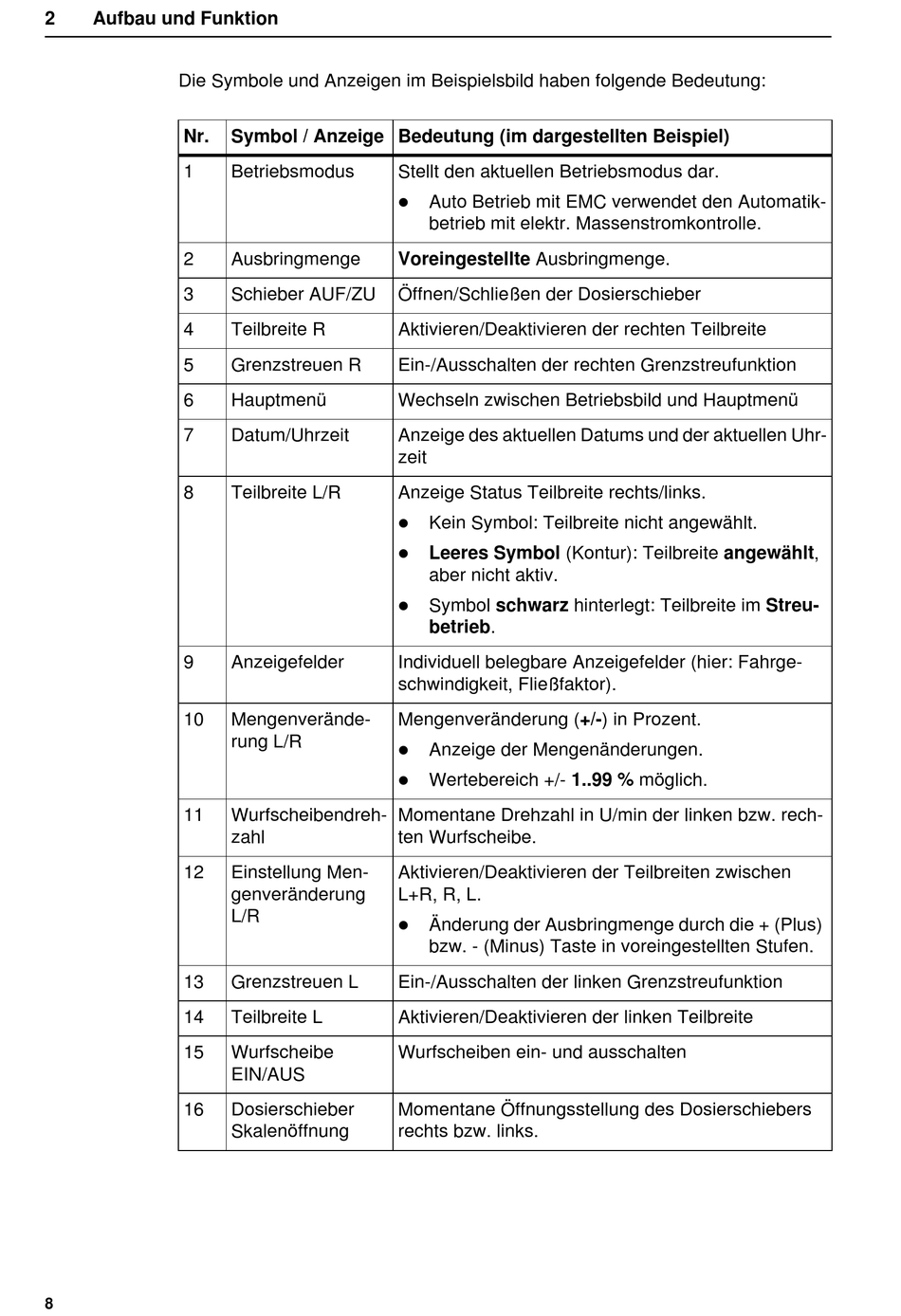

Die Symbole und Anzeigen im Beispielsbild haben folgende Bedeutung:
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
8
Symbol / Anzeige Bedeutung (im dargestellten Beispiel)
Betriebsmodus
Stellt den aktuellen Betriebsmodus dar.
Ausbringmenge
Voreingestellte Ausbringmenge.
Schieber AUF/ZU
Öffnen/Schließen der Dosierschieber
Teilbreite R
Aktivieren/Deaktivieren der rechten Teilbreite
Grenzstreuen R
Ein-/Ausschalten der rechten Grenzstreufunktion
Hauptmenü
Wechseln zwischen Betriebsbild und Hauptmenü
Datum/Uhrzeit
Anzeige des aktuellen Datums und der aktuellen Uhr-
zeit
Teilbreite L/R
Anzeige Status Teilbreite rechts/links.
Anzeigefelder
Individuell belegbare Anzeigefelder (hier: Fahrge-
schwindigkeit, Fließfaktor).
Mengenverände-
Mengenveränderung (+/-) in Prozent.
rung L/R
Wurfscheibendreh-
Momentane Drehzahl in U/min der linken bzw. rech-
zahl
ten Wurfscheibe.
Einstellung Men-
Aktivieren/Deaktivieren der Teilbreiten zwischen
genveränderung
L+R, R, L.
L/R
Grenzstreuen L
Ein-/Ausschalten der linken Grenzstreufunktion
Teilbreite L
Aktivieren/Deaktivieren der linken Teilbreite
Wurfscheibe
Wurfscheiben ein- und ausschalten
EIN/AUS
Dosierschieber
Momentane Öffnungsstellung des Dosierschiebers
Skalenöffnung
rechts bzw. links.
Auto Betrieb mit EMC verwendet den Automatik-
betrieb mit elektr. Massenstromkontrolle.
Kein Symbol: Teilbreite nicht angewählt.
Leeres Symbol (Kontur): Teilbreite angewählt,
aber nicht aktiv.
Symbol schwarz hinterlegt: Teilbreite im Streu-
betrieb.
Anzeige der Mengenänderungen.
Wertebereich +/- 1..99 % möglich.
Änderung der Ausbringmenge durch die + (Plus)
bzw. - (Minus) Taste in voreingestellten Stufen.
