2 Aufbau und Funktion
2.2

TeeJet MATRIX

2.2.1

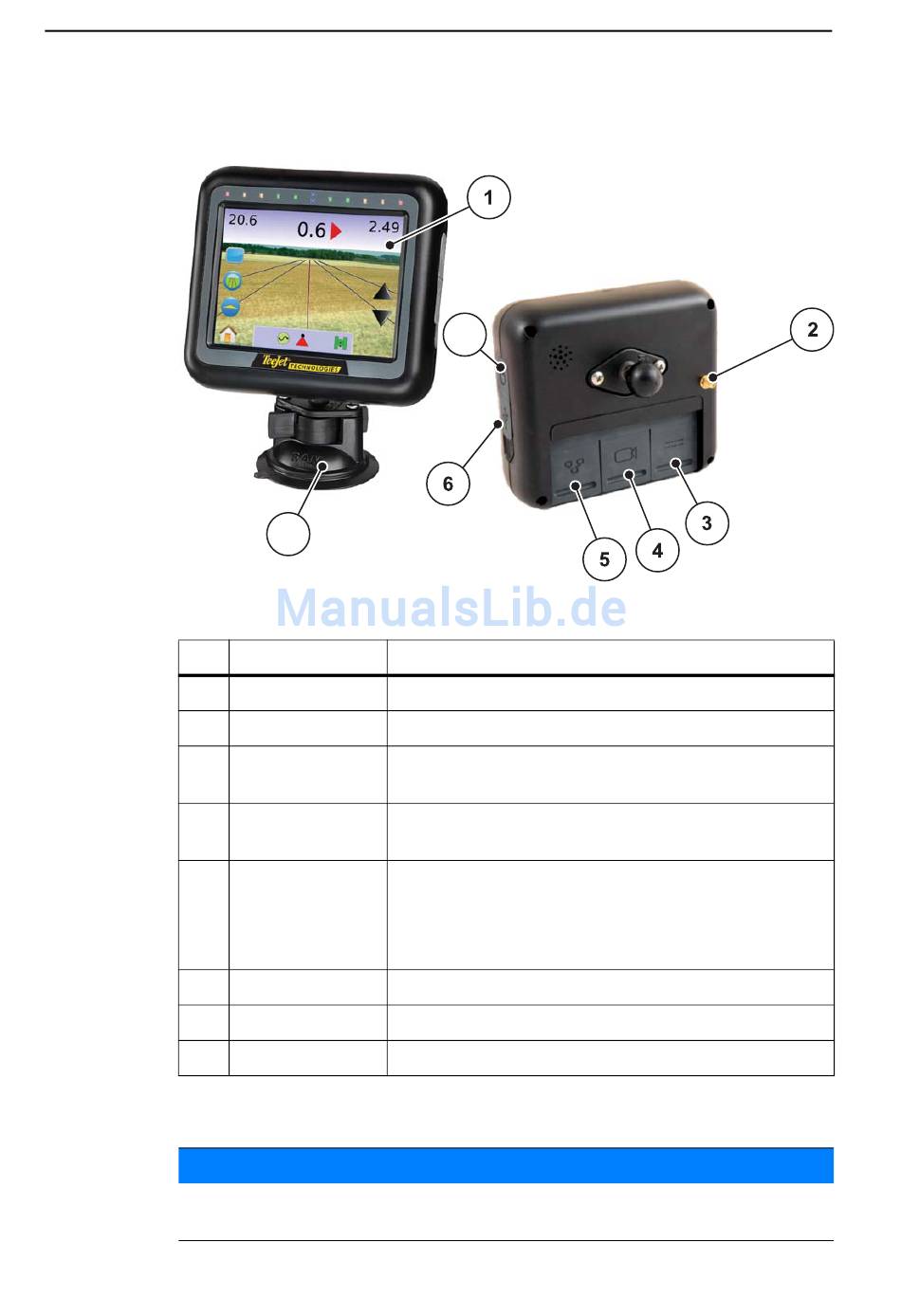

Aufbau der Konsole TeeJet MATRIX

Bild 2.4:
Nr.
1
2
3
4
5
6
7
8
2.2.2

Bedienelemente, Tasten

Beachten Sie zur Bedienung der Konsole TeeJet MATRIX die mitgelieferte Be-
triebsanleitung Ihres Systemzulieferantes.
10
8
Konsole TeeJet MATRIX
Bezeichnung Funktion
Touchscreen
Anschluss zum Anschluss einer GPS-Antenne
Steckverbindung Option: Steckverbindung zum Anschluss eines Ge-
schwindigkeitssignals
Steckverbindung Option: Steckverbindung zum Anschluss einer Ka-
mera
Steckverbindung Anschluss des Y-Kabels zur Herstellung der Verbin-
dung mit Zugmaschine und Quantron P
Option: beim Solo-Einsatz dient dieser Anschluss der
Stromversorgung mit separatem Kabel
USB-Anschluss Dokumentation und Update-Funktion
EIN/AUS Ein-/Ausschalten des Gerätes
Gerätehalterung
7
HINWEIS
