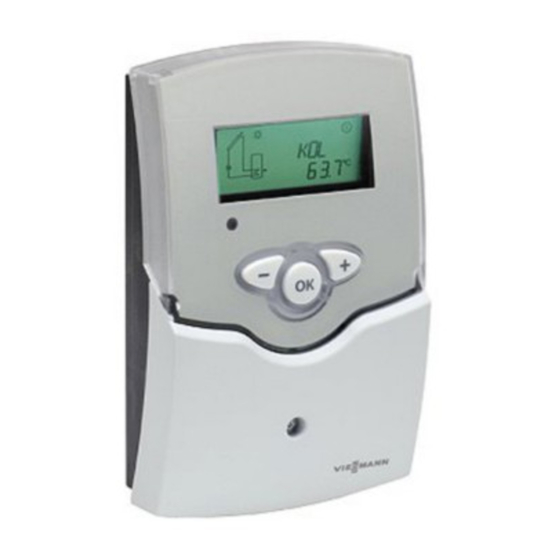

Viessmann Vitosolic 100 Handbuch
Vorschau ausblenden
Andere Handbücher für Vitosolic 100:
- Montage- und serviceanleitung (72 Seiten) ,
- Serviceanleitung (40 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (32 Seiten)
Inhaltsverzeichnis
Werbung
Inhaltsverzeichnis
Übersicht Regelungen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vitosolic 100
Seite
2
3
3
4
4
4
4
5
6
7
8
8
9
9
9
9
9
10
17
17
. . . . . . . .
18
18
19
Reg 13.3−1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitosolic 100
Inhaltszusammenfassung für Viessmann Vitosolic 100
-
Seite 1: Inhaltsverzeichnis
......... Vitodens/Vitotres 343 mit Vitosolic 100, Funktionsbeschreibung . -
Seite 2: Übersicht Regelungen
......... Vitodens/Vitotres 343 mit Vitosolic 100, Funktionsbeschreibung . -
Seite 3: Vitosolic 100, Best.−Nr. 7170925
Vitosolic 100, Best.−Nr. 7170925 Regelung anbauen/öffnen Vor dem Schließen der Regelung elektrische Anschlüsse ausführen und Leitungen zugentlasten. Anschluss Umwälzpumpe des Solarkreises Anschluss (ohne Anschlusserweiterung) 230 V 3 adrige Leitung mit Leiterquer 50 Hz schnitt 0,75 mm Nennstrom: max. 4 (2) A... -
Seite 4: Anschluss Kollektortemperatursensor
Vitosolic 100, Best.−Nr. 7170925 Anschluss Kollektortemperatursensor Anschluss Verlängerung: an S1 (Klemmen 1 und 2). 2 adrige Leitung mit Leiterquer schnitt 1,5 mm Anschluss Speichertemperatursensor Anschluss Verlängerung: an S2 (Klemmen 3 und 4). 2 adrige Leitung mit Leiterquer schnitt 1,5 mm Anschluss Sicherheitstemperaturbegrenzer Nach DIN 4751 und DIN 4753 muss bei Speicher Wassererwärmern für... -
Seite 5: Sicherung Auswechseln
Vitosolic 100, Best.−Nr. 7170925 Sicherung auswechseln 230 V 50 Hz N R2 N R1 N L 12 13 14 15 16 17 18 19 20 A Sicherung Anschlussraum der Regelung öffnen. Ersatzsicherung befindet sich im Beipack. Reg 13.3−5... -
Seite 6: Sensorkennlinie
Vitosolic 100, Best.−Nr. 7170925 Sensorkennlinie Kollektortemperatursensor, Speichertemperatursensor º Temperatur in C Technische Daten Speichertemperatursen Kollektortemperatur sor, Pt 50 0 sensor, Pt 50 0 Schutzart IP 53 IP 53 Zulässige Umgebungs temperatur H bei Betrieb 20 bis +90 °C 20 bis +200 °C 20 bis +70 °C... -
Seite 7: Anlagendaten Einstellen
Vitosolic 100, Best.−Nr. 7170925 Anlagendaten einstellen In der Einstellebene (siehe unten) können folgende Parameter und Funktionen eingestellt werden: Temperaturen Funktionen Differenztemperaturen DO/DF Speicher Maximaltemperaturregelung .... -
Seite 8: Relaistest Durchführen
Vitosolic 100, Best.−Nr. 7170925 Relaistest durchführen 1. Mit + bzw. MM (Hand Relais 1: Ausgang R1 betrieb) wählen und mit OK Relais 2: Ausgang R2 bestätigen; SE blinkt. 2. Mit + bzw. gewünschte Einstellung wählen: 0 : Relais 1 und 2 aus... -
Seite 9: Serviceabfragen
Vitosolic 100, Best.−Nr. 7170925 Serviceabfragen Temperaturen Mit + bzw. können je nach Anlagenausführung folgende Temperaturen abgefragt werden: Kollektortemperatur Speicher Maximaltemperatur ...... -
Seite 10: Anlagendaten/Funktionen
Vitosolic 100, Best.−Nr. 7170925 Anlagendaten/Funktionen Einstellung Einstell Erläuterung (Anlieferungszustand) bereich SF Sonderfunktion 0 bis 8 0: Keine Funktion Nicht einstellen, wenn an S3 ein Sensor angeschlossen ist. 1: Speicher Maximalbegrenzung (siehe Seite 13) 2: Unterdrückung der Nachheizung durch den Heizkessel (siehe Seite 13) 3: Zusatzfunktion für die Trinkwasser... - Seite 11 Vitosolic 100, Best.−Nr. 7170925 Anlagendaten/Funktionen Einstellung Einstell Erläuterung (Anlieferungszustand) bereich SX Speicher Maximaltemperatur Verhindert bei Überschreiten des eingestell ten Wertes eine weitere Speicherbeheizung. 90 ºC Die Speicher Maximaltemperaturregelung ist werkseitig aktiviert durch FN = 1 (siehe Seite 12). CL Kollektor Grenztemperatur Bei Überschreiten dieser Temperatur wird...
- Seite 12 Vitosolic 100, Best.−Nr. 7170925 Anlagendaten/Funktionen Einstellung Einstell Erläuterung (Anlieferungszustand) bereich FN Funktion 0 bis 3 0: Speicher Maximaltemperaturregelung deaktiviert; Umwälzpumpe des Solarkreises wird nach der eingestellten Ein und Ausschalt Temperaturdifferenz geschaltet 1: Speicher Maximaltemperaturregelung aktiviert 2: Speicher Maximaltemperaturregelung deaktiviert, Rückkühlfunktion aktiviert...
-
Seite 13: Unterdrückung Der Nachheizung Durch Den Heizkessel
Vitosolic 100, Best.−Nr. 7170925 Anlagendaten/Funktionen Speicher Maximalbegrenzung In der Einstellebene SF = 1 einstellen. Bei Überschreiten der eingestellten Speicher Maximaltemperatur SX wird der an R 2 angeschlossene Ver braucher eingeschaltet. Unterdrückung der Nachheizung durch den Heizkessel Anlagen mit Regelungen Vitotronic... -
Seite 14: Zusatzfunktion Für Die Trinkwassererwärmung
Zusatzfunktion für die Trinkwassererwärmung Nur möglich in Verbindung mit Regelung mit KM BUS (Vitotronic und Calotronic) und Anschlusserweiterung für Vitosolic 100. Anschluss des KM BUS an Klemmen 7 und 8 in der Solarregelung. Bitte die Informationen unter Anschluss KM−BUS beachten (Seite 4)! In der Einstellebene SF = 3 einstellen. - Seite 15 Vitosolic 100, Best.−Nr. 7170925 Anlagendaten/Funktionen Speicher Maximaltemperatur Regelung In der Einstellebene FN = 1 einstellen. Wenn diese Funktion aktiv ist, erscheint im Display Bei Überschreiten der eingestellten blinkt) Speicher Maximaltemperatur SX wird die Umwälzpumpe des Solar kreises ausgeschaltet, um eine Überhitzung des Speicher Wasser...
- Seite 16 Vitosolic 100, Best.−Nr. 7170925 Anlagendaten/Funktionen Rückkühlfunktion Nur in Anlagen mit Flachkollektoren einstellen. In der Einstellebene FN = 2 einstellen. Wenn diese Funktion aktiv ist, erscheint im Display Bei Erreichen der eingestellten Speicher Maximaltemperatur SX bleibt die Umwälzpumpe des Solar kreises eingeschaltet, um eine Über hitzung des Kollektors zu verhindern.
-
Seite 17: Bedien Und Anzeigeelemente
Vitosolic 100, Best.−Nr. 7170925 Bedien und Anzeigeelemente A Betriebsanzeige (grün) Störungsanzeige (rot blinkend) B Bestätigung C Vorwärts/Rückwärts bzw. Werteinstellung Symbole im Anzeigefenster Die Symbole erscheinen nicht ständig, sondern abhängig vom Betriebszustand der Anlage. Umwälzpumpe des Solar Kollektor Maximaltemperatur kreises ein überschritten... -
Seite 18: Vitodens/Vitotres 343 Mit Vitosolic 100, Funktionsbeschreibung
Vitosolic 100, Best.−Nr. 7170925 Vitodens/Vitotres 343 mit Vitosolic 100, Funktionsbeschrei bung Bei dem Vitodens/Vitotres 343 erfolgt die Speicherbeheizung Solar über eine Temperaturdifferenzregelung mit 3 Sensoren. Dabei wird ein Sensor im Kollektor (S1), ein Sensor im unteren Bereich des Speichers (S2) und ein Tauchsensor am Speicherrücklauf zum Kollektor (S3) platziert. -
Seite 19: Technische Daten
Vitosolic 100, Best.−Nr. 7170925 Technische Daten Nennspannung: 230 V~ Zulässige Nennfrequenz: 50 Hz Umgebungs Nennstrom: temperatur Leistungsaufnahme: 2 W H bei Betrieb: 0 bis +40 ºC Schutzklasse: Verwendung Schutzart: IP 20 gemäß in Wohn und EN 60529, Heizungs durch Aufbau/ räumen... - Seite 20 Vitosolic 100, Best.−Nr. 7170925 Reg 13.3−20...
-
Seite 21: Vitosolic 100, Best.−Nr. 7198328
Vitosolic 100, Best.−Nr. 7198328 Regelung anbauen/öffnen Vor dem Schließen der Regelung elektrische Anschlüsse ausführen und Leitungen zugentlasten. Anschluss Umwälzpumpe des Solarkreises 3−adrige Leitung mit Leiterquer schnitt 0,75 mm T 4 A Nennstrom: 0,5 A 250 V Mindestlast des Relaisausgangs R1 P = 2 VA beträgt 20 W, ansonsten beiliegen... -
Seite 22: Anschluss Kollektortemperatursensor
Vitosolic 100, Best.−Nr. 7198328 Anschluss Kollektortemperatursensor Anschluss Verlängerung: an S1 (Klemmen 1 und 2). 2 adrige Leitung mit Leiterquer schnitt 1,5 mm Anschluss Speichertemperatursensor Anschluss Verlängerung: an S2 (Klemmen 3 und 4). 2 adrige Leitung mit Leiterquer schnitt 1,5 mm Anschluss Sicherheitstemperaturbegrenzer Nach DIN 4751 und DIN 4753 muss bei Speicher Wassererwärmern für Solar... -
Seite 23: Sicherung Auswechseln
Vitosolic 100, Best.−Nr. 7198328 Sicherung auswechseln T 4 A 250 V P = 2 VA AC 250 V 0,5 A AC 250 V 4(2) A 230 V IP 20, l, T40 50 Hz N R2 R1 N L 12 13 14 15 16 17 18 19 20... -
Seite 24: Sensorkennlinie
Vitosolic 100, Best.−Nr. 7198328 Sensorkennlinie Kollektortemperatursensor, Speichertemperatursensor º Temperatur in C Technische Daten Speichertemperatursen Kollektortemperatur sor, Pt 50 0 sensor, Pt 50 0 Schutzart IP 53 IP 53 Zulässige Umgebungs temperatur H bei Betrieb 20 bis +90 °C 20 bis +200 °C 20 bis +70 °C... -
Seite 25: Anlagendaten Einstellen
Vitosolic 100, Best.−Nr. 7198328 Anlagendaten einstellen In der Einstellebene können folgende Parameter und Funktionen eingestellt werden: Anzeige Parameter Einstellungen Wert min. max. Anlagenkonfiguration DT E Einschalt−Temperaturdifferenz 6 °C 1,5 °C 20,0 °C DT A Ausschalt−Temperaturdifferenz 4 °C 1,0 °C 19,5 °C DT S Differenztemperatur für Start der... -
Seite 26: Einstellebene Aufrufen
Vitosolic 100, Best.−Nr. 7198328 Anlagendaten einstellen Einstellebene aufrufen Drücken Sie folgende Tasten: 1. +/ bis hP1, hP2 oder MWh 6. OK zur Bestätigung. (je nach Anlagenkonfiguration) erscheint. Hinweis 2. + a. 3s; ANL" erscheint. Die Anzeige wechselt nach ca. 3min 3. - Seite 27 Vitosolic 100, Best.−Nr. 7198328 Anlagendaten einstellen Funktionsbeschreibung Display−Darstellung Bivalente Trinkwassererwärmung und ANL 4 Unterdrückung der Nachheizung durch den Heizkessel in Verbindung mit der Anschlusserweiterung Bivalente Trinkwassererwärmung und ANL 5 Zusatzfunktion Die folgenden Schemen gelten nur in Verbindung mit Vitotres 343 oder Vitodens 343 ANL 6 Vitotres 343−/Vitodens 343−Funk...
-
Seite 28: Relaistest Durchführen
Vitosolic 100, Best.−Nr. 7198328 Relaistest durchführen Drücken Sie folgende Tasten: 5. +/ für gewünschte Einstellung: Auto Regelbetrieb 1. + bis hP1", hP2" oder MWh" Ein (100%) Æ" erscheint und ¨" (je nach Anlagenkonfiguration) erscheint. blinkt. 2. + ca. 3 s; ANL" erscheint. -
Seite 29: Serviceabfragen
Vitosolic 100, Best.−Nr. 7198328 Serviceabfragen Temperaturen Je nach Anlagenkonfiguration und vorgenommenen Einstellungen können folgende Temperaturen abgefragt werden: Kollektortemperatur TSPU Speichertemperatur Temperatur Sensor S3 Betriebsstunden der Pumpen Mit +/ hP1" oder hP2" wählen. Zurücksetzen der Werte OK 5 s drüc k en. -
Seite 30: Anlagendaten/Funktionen
Vitosolic 100, Best.−Nr. 7198328 Anlagendaten/Funktionen Temperatur−Differenzregelung Die Regelung ermittelt die Tempera Bei Überschreiten von DTE" wird turdifferenz zwischen Kollektortem die Solarkreispumpe eingeschaltet. peratursensor S1 und Speichertem Im Display erscheint das Symbol Â". Bei Unterschreiten der Aus peratursensor S2 und vergleicht diese mit der eingestellten schalt−Temperaturdifferenz DTA"... - Seite 31 Vitosolic 100, Best.−Nr. 7198328 Anlagendaten/Funktionen Kollektor−Grenztemperatur ten ausgeschaltet; das Symbol ¨" Bei Überschreiten der Temperatur NOT" wird die Solarkreispumpe blinkt. zum Schutz der Anlagenkomponen Einstellparameter Anlieferungszustand Einstellbereich 140 °C 110 bis 200 °C Hinweis Bei Einstellung 200 °C ist die F unk tion nicht aktiv.
- Seite 32 Vitosolic 100, Best.−Nr. 7198328 Anlagendaten/Funktionen Drehzahlregelung Die Drehzahlregelung ist werkseitig Bei Überschreiten von DTE" wird für die Pumpe R1 aktiviert. die Solarkreispumpe eingeschaltet. Diese Pumpe darf keine eigene Dreh Steigt die Temperaturdifferenz auf zahlregelung haben. Stufige Pumpen DTS" (Differenztemperatur für Start auf höchste Stufe stellen.
- Seite 33 Vitosolic 100, Best.−Nr. 7198328 Anlagendaten/Funktionen Wärmebilanzierung Die Bilanzierung erfolgt durch die 2. Wert für den Durchfluss am Durch Temperaturdifferenz zwischen Kollek flussanzeiger der Solar−Divicon bei tor− und Speichertemperatur und die 100 % Drehzahl ablesen und für eingestellte Durchflussmenge (siehe VMAX" einstellen.
-
Seite 34: Intervallfunktion
Vitosolic 100, Best.−Nr. 7198328 Anlagendaten/Funktionen Rückkühlfunktion Nur in Anlagen mit Flachkollektoren aktivieren. Die Funktion ORUE" ist nur dann Am Abend läuft dann die Pumpe solange weiter (das Symbol È" sinnvoll, wenn die Kollektorkühlfunk tion (siehe Seite) aktiviert ist. blinkt), bis der Speicher−Wasser Durch die Kollektorkühlfunktion kann... - Seite 35 Vitosolic 100, Best.−Nr. 7198328 Anlagendaten/Funktionen Thermostatfunktion Nur in Verbindung mit der Anschlusserweiterung (siehe Reg 13.2). Mit dieser Funktion wird erreicht, Bei eingeschaltetem Relais R2 erscheint das Symbol Ã". dass überschüssige Wärme zum frü hest möglichen Zeitpunkt abgeführt wird. 1. In der Einstellebene ANL2" ein Für diese Funktion, die unabhängig...
- Seite 36 Vitosolic 100, Best.−Nr. 7198328 Anlagendaten/Funktionen Zusatzfunktion für die Trinkwassererwärmung Bitte die Informationen unter Anschluss KM−BUS beachten (Seite 22)! In Anlagen mit Speicher−Wassererwärmern, die einen Speicherinhalt über 400Liter haben, ist der gesamte Wasserinhalt auf 60 °C zu halten und V or wärmstufen über 400 Liter Inhalt sind einmal täglich auf 60 °C zu erwärmen.
- Seite 37 Bitte die Informationen unter Anschluss KM−BUS beachten (Seite 22)! Bei Anschluss des KM−BUS an den Dieser Wert muss unter dem 1. Trink Klemmen 7 und 8 in der Vitosolic 100 wassertemperatur−Sollwert liegen. ist die Funktion aktiviert. Die Nachheizung des Speicher−...
-
Seite 38: Bedien Und Anzeigeelemente
Vitosolic 100, Best.−Nr. 7198328 Bedien und Anzeigeelemente 51;5 °C A Betriebsanzeige (grün) Störungsanzeige (rot blinkend) B Bestätigung C Vorwärts/Rückwärts bzw. Werteinstellung Symbole im Anzeigefenster Symbol Daueranzeige Blinkend  Relais 1 ein (Solarkreispumpe) à Relais 2 ein È Trinkwassertemperatur−Soll Kollektorkühlfunktion, Rückkühl... -
Seite 39: Vitodens/Vitotres 343 Mit Vitosolic 100, Funktionsbeschreibung
Vitosolic 100, Best.−Nr. 7198328 Vitodens/Vitotres 343 mit Vitosolic 100, Funktionsbeschrei bung Bei dem Vitodens/Vitotres 343 erfolgt die Speicherbeheizung Solar über eine Temperaturdifferenzregelung mit 3 Sensoren. Dabei wird ein Sensor im Kollektor (S1), ein Sensor im unteren Bereich des Speichers (S2) und ein Tauchsensor am Speicherrücklauf zum Kollektor (S3) platziert. -
Seite 40: Technische Daten
Vitosolic 100, Best.−Nr. 7198328 Technische Daten Nennspannung: 230 V~ Zulässige Umge− Nennfrequenz: 50 Hz bungstemperatur Nennstrom: 4 A~ H bei Betrieb: 0 bis +40 ºC Leistungsaufnahme: 2 W Verwendung in Schutzklasse: Wohn und Hei Schutzart: IP 20 gemäß zungsräumen EN 60529,...
