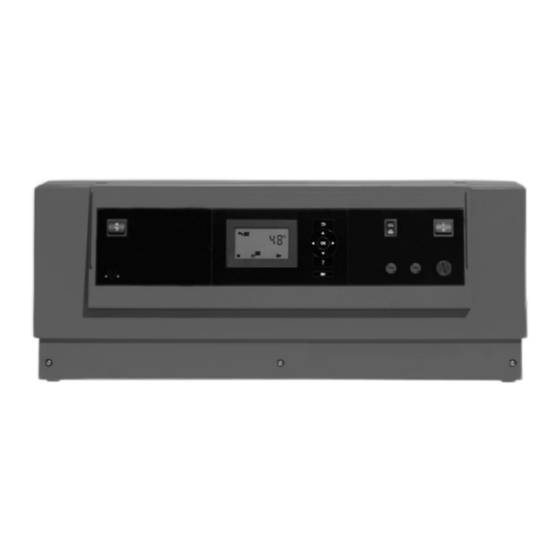

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit Regelung für angehobenen Betrieb Vitotronic 100, Typ GC1B VITOTRONIC 100 Bitte aufbewahren! 5581 669 8/2013...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Unsachgemäß durchgeführte Gefahr Arbeiten an der Heizungsanlage Dieses Zeichen warnt vor Perso- können zu lebensbedrohenden nenschäden. Unfällen führen.
-
Seite 3: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Gasgeruch Verhalten bei Brand Gefahr Gefahr Austretendes Gas kann zu Bei Feuer besteht Verbrennungs- Explosionen führen, die und Explosionsgefahr. schwerste Verletzungen zur ■ Heizungsanlage ausschalten. Folge haben. ■ Absperrventile in den Brenn- ■ Nicht rauchen! Offenes Feuer stoffleitungen schließen. - Seite 4 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Bedingungen an den Heizungsraum Achtung Unzulässige Umgebungsbedin- Gefahr gungen können Schäden an der Verschlossene Zuluftöffnungen Heizungsanlage verursachen führen zum Mangel an Verbren- und einen sicheren Betrieb nungsluft. Dadurch kommt es zu gefährden. unvollständiger Verbrennung ■ Umgebungstemperaturen grö- und Bildung von lebensbedroh- ßer 0 °C und kleiner 35 °C lichem Kohlenmonoxid.
- Seite 5 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Komponenten, die nicht mit der Heizungsanlage geprüft wurden, können Schäden an der Hei- zungsanlage hervorrufen oder deren Funktionen beeinträchti- gen. Anbau oder Austausch aus- schließlich durch den Fachbe- trieb vornehmen lassen.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Bestimmungsgemäße Verwendung..............Erstinbetriebnahme....................Ihre Anlage ist voreingestellt................Besonderheiten bei Mehrkesselanlagen.............. Fachbegriffe......................10 Über die Bedienung Bedienelemente....................11 ■ Regelung öffnen....................11 ■ Bedieneinheit....................11 Wie Sie bedienen....................12 Symbole im Display....................12 Ein- und Ausschalten Heizungsanlage einschalten................13 Heizungsanlage ausschalten................ - Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Was ist zu tun? Räume zu kalt...................... 26 Räume zu warm....................27 Kein warmes Wasser................... 28 Warmwasser zu heiß.................... 28 „ã“ blinkt im Display ................... 29 „ë“ blinkt im Display.................... 29 „- - EP - -“ blinkt im Display ................. 29 Instandhaltung....................
-
Seite 8: Zuerst Informieren Bestimmungsgemäße Verwendung
Zuerst informieren Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Darüber hinausgehende Verwendung ist in geschlossenen Heizungssystemen vom Hersteller fallweise freizugeben. gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- Fehlgebrauch des Geräts bzw. unsach- vice- und Bedienungsanleitungen instal- gemäße Bedienung (z.B. durch Öffnen liert und betrieben werden. -
Seite 9: Ihre Anlage Ist Voreingestellt
ändern (siehe Kapitel „Raumbehei- Stromausfall zung“). ■ Bei Stromausfall bleiben alle Daten erhalten. Besonderheiten bei Mehrkesselanlagen Die Vitotronic 100 kann in folgenden Warmwasserbereitung kann nur an der Anlagen eingesetzt werden: übergeordneten Regelung eingestellt ■ Einkesselanlagen werden. ■ Mehrkesselanlagen mit einer... -
Seite 10: Fachbegriffe
Zuerst informieren Fachbegriffe Zum besseren Verständnis der Funktio- nen Ihrer Regelung finden Sie im Anhang das Kapitel „Begriffserklärun- gen“ (siehe Seite 32). -
Seite 11: Über Die Bedienung
Über die Bedienung Bedienelemente Regelung öffnen Die Bedieneinheit befindet sich hinter der Abdeckklappe. Auf der Rückseite der Abdeckklappe finden Sie eine Kurz- bedienungsanleitung. Zum Öffnen ziehen Sie die Abdeck- klappe an der oberen Kante nach vorn. A Abdeckklappe Bedieneinheit °C Sie gelangen einen Schritt im Menü... -
Seite 12: Wie Sie Bedienen
Über die Bedienung Wie Sie bedienen Drücken Sie Grundanzeige Sie gelangen in das Menü für Einstellun- gen und Abfragen. °C Symbole im Display Die Symbole erscheinen nicht ständig, Anzeigen sondern abhängig von der Anlagenaus- Temperatur führung und vom Betriebszustand. Blin- Umwälzpumpe an Ausgang 20 kende Werte im Display weisen darauf läuft... -
Seite 13: Ein- Und Ausschalten
Ein- und Ausschalten Heizungsanlage einschalten Bedienelemente bei geöffneter Abdeckklappe Abdeckklappe siehe Seite 11. °C A Betriebsanzeige (grün) E Entsperrung Übertemperatur B Störungsanzeige (rot) F Netzschalter C Schornsteinfeger-Prüfschalter G Temperaturregler (nur für Servicezwecke) H Sicherungen D TÜV-Taster (nur für Servicezwecke) Informieren Sie sich bei Ihrem Heizungs- 1. -
Seite 14: Heizungsanlage Ausschalten
Ein- und Ausschalten Heizungsanlage einschalten (Fortsetzung) 4. Schalten Sie den Netzschalter (siehe Nach kurzer Zeit erscheint im Display Seite 13) ein. die Grundanzeige (siehe Seite 12) und die grüne Betriebsanzeige leuch- tet. Ihre Heizungsanlage ist nun betriebsbereit. Heizungsanlage ausschalten Mit Frostschutzüberwachung Wählen Sie das Betriebsprogramm „... - Seite 15 Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) Hinweis bei längerer Außerbetrieb- nahme Da die Umwälzpumpen nicht mit Span- nung versorgt werden, können sie sich festsetzen.
-
Seite 16: Raumbeheizung
Raumbeheizung Kesselwassertemperatur-Sollwert einstellen Damit die gewünschte Raumtemperatur für Kesselwassertemperatur- erreicht werden kann, stellen Sie den Sollwert, „ “ blinkt. Kesselwassertemperatur-Sollwert (Hei- zungsvorlauftemperatur) ausreichend 4. OK zur Bestätigung, der einge- hoch ein. stellte Temperaturwert blinkt. Werkseitige Einstellung: 75 °C 5. / für gewünschten Kesselwasser- Drücken Sie folgende Tasten: temperatur-Sollwert. -
Seite 17: Warmwasserbereitung
Warmwasserbereitung Erforderliche Einstellungen (Warmwasserbereitung) Falls Sie Warmwasserbereitung wün- ■ Haben Sie das richtige Betriebspro- schen, überprüfen Sie folgende Punkte: gramm eingestellt? ■ Haben Sie die gewünschte Warm- Einstellung siehe Seite 17. wassertemperatur eingestellt? Einstellung siehe folgendes Kapitel. Warmwassertemperatur einstellen Werkseitige Einstellung: 50 °C 3. -
Seite 18: Warmwasserbereitung Ausschalten
Warmwasserbereitung Warmwasserbereitung ausschalten Sie möchten kein Trinkwasser erwär- 3. OK zur Bestätigung, das bisher ein- men, aber die Räume beheizen. gestellte Betriebsprogramm blinkt. Drücken Sie folgende Tasten: bis „ “ blinkt. für Einstellungen, „ “ blinkt. 5. OK zur Bestätigung, die Warmwas- 2. -
Seite 19: Weitere Einstellungen
Weitere Einstellungen Temperatureinheit (°C/°F) einstellen Werkseitige Einstellung: °C 3. OK zur Bestätigung, „ “ blinkt. Drücken Sie folgende Tasten: 4. / für gewünschte Temperaturein- heit („°C“ oder „°F“). für Einstellungen, „ “ blinkt. 5. OK zur Bestätigung, die neue Tem- peratureinheit ist gespeichert. -
Seite 20: Abfragen
Abfragen Informationen abfragen und zurücksetzen Je nach angeschlossenen Komponen- 6. OK zur Bestätigung, der Wert ist ten und vorgenommenen Einstellungen zurückgesetzt. können Sie momentane Temperaturen und Betriebszustände abfragen. Beispiel: Im Display sehen Sie die Information Drücken Sie folgende Tasten: „3“ für die Anzeige der aktuellen Kessel- wassertemperatur. - Seite 21 Hinweise play °C Warmwassertemperatur Anzeige nur, falls Solaranlage an- bei Solarbetrieb geschlossen ist. °C Temperatursensor / Anzeige nur, falls Viessmann So- larregelungsmodul vorhanden und 3. Temperatursensor angeschlos- sen ist. °C Temperatursensor aÖ Anzeige nur, falls Viessmann So- larregelungsmodul vorhanden und 4.
-
Seite 22: Wartungsmeldung Abfragen
Anzeige im Dis- Bedeutung Hinweise play 0 0 0 5 0 6 Starts Ausgang 22 Anzeige nur, falls Viessmann So- larregelungsmodul vorhanden ist. Mit „D“ können Sie den Wert auf „0“ zurücksetzen. 0 0 2 8 5 0 Solarenergieertrag in Anzeige nur, falls Viessmann So- larregelungsmodul vorhanden. -
Seite 23: Störungsmeldung Abfragen
Abfragen Wartungsmeldung abfragen (Fortsetzung) Benachrichtigen Sie Ihren Heizungs- Quittierte Wartungsmeldung aufrufen fachbetrieb und quittieren Sie die War- tungsmeldung mit OK. Drücken Sie ca. 4 Sekunden die Taste Hinweis Falls die Wartung erst zu einem späteren Zeitpunkt durchgeführt werden kann, erscheint die Wartungsmeldung nach 7 Tagen erneut. - Seite 24 Abfragen Störungsmeldung abfragen (Fortsetzung) Quittierte Störungsmeldung aufrufen Drücken Sie ca. 4 Sekunden die Taste Hinweis Falls mehrere Störungsmeldungen vor- liegen, können Sie diese mit / nacheinander aufrufen.
-
Seite 25: Schornsteinfeger-Prüfbetrieb
Schornsteinfeger-Prüfbetrieb Schornsteinfeger-Prüfbetrieb Schornsteinfeger-Prüfbetrieb einschalten Schornsteinfeger-Prüfbetrieb für Abgas- messung mit kurzzeitig angehobener Kesselwassertemperatur. Der Prüfbe- trieb darf nur von Ihrem Schornsteinfe- ger bei der jährlichen Prüfung aktiviert werden. Schalten Sie den Schornsteinfeger-Prüf- schalter (siehe Seite 13) in Stellung Im Display erscheint folgende Anzeige. °C Folgende Funktionen werden ausgelöst: ■... -
Seite 26: Was Ist Zu Tun? Räume Zu Kalt
Was ist zu tun? Räume zu kalt Ursache Behebung Die Heizungsanlage ist ausgeschaltet. ■ Schalten Sie den Netzschalter ein (sie- he Seite 13). ■ Schalten Sie den Hauptschalter, falls vorhanden (außerhalb des Heizrau- mes) ein. ■ Schalten Sie die Sicherung in der Stromkreisverteilung (Haussicherung) ein. -
Seite 27: Räume Zu Warm
Was ist zu tun? Räume zu kalt (Fortsetzung) Ursache Behebung Brennerfehlstart Drücken Sie den Entstörknopf an der Symbol erscheint im Display und die Brennerhaube oder am Vorderblech des rote Störlampe am Brenner leuchtet. Heizkessels. Falls kein Entstörknopf vor- handen ist, schalten Sie den Netzschalter aus und wieder ein (siehe Seite 13). -
Seite 28: Kein Warmes Wasser
Was ist zu tun? Kein warmes Wasser Ursache Behebung Die Heizungsanlage ist ausgeschaltet. ■ Schalten Sie den Netzschalter ein (sie- he Seite 13). ■ Schalten Sie den Hauptschalter, falls vorhanden ein (außerhalb des Heizrau- mes). ■ Schalten Sie die Sicherung in der Stromkreisverteilung (Haussicherung) einschalten. -
Seite 29: Ã" Blinkt Im Display
Was ist zu tun? „ã“ blinkt im Display Ursache Behebung Störung an der Heizungsanlage. Fragen Sie die Art der Störung ab, notie- ren Sie den Störungscode und quittieren Sie die Meldung (siehe Seite 23). Be- nachrichtigen Sie ggf. Ihren Heizungs- fachbetrieb. -
Seite 30: Instandhaltung
Instandhaltung Instandhaltung Reinigung Die Geräte können Sie mit einem han- delsüblichen Haushaltsreiniger (kein Scheuermittel) reinigen. Die Oberfläche der Bedieneinheit können Sie mit beilie- gendem Mikrofasertuch reinigen. Inspektion und Wartung Die Inspektion und Wartung einer Hei- Die Innenreinigung des Warmwasser- zungsanlage sind durch die Energieein- Speichers einschließlich der Trinkwas- sparverordnung und die Normen seranschlüsse darf nur von einem aner-... - Seite 31 ■ Bei rückspülbaren Filtern alle 2 Monate rückspülen. Beschädigte Anschlussleitungen Falls Anschlussleitungen des Geräts oder des extern verbauten elektrischen Zubehörs beschädigt sind, müssen diese durch besondere Anschlussleitun- gen ersetzt werden. Bei Austausch aus- schließlich Viessmann Leitungen ver- wenden. Benachrichtigen Sie Ihren Hei- zungsfachbetrieb.
- Seite 32 Begriffserklärungen Angehobener Betrieb Hinweis Ein Betriebsprogramm zur Raumbehei- Im angehobenen Betrieb wird das Heiz- zung ohne Warmwasserbereitung steht wasser konstant auf die eingestellte nicht zur Wahl. Wenn Räume beheizt Kesselwassertemperatur aufgeheizt. werden sollen, wird in der Regel auch warmes Wasser benötigt (Winterbe- Betriebsprogramm trieb).
-
Seite 33: Solltemperatur
Begriffserklärungen (Fortsetzung) Raumluftunabhängiger Betrieb Die Verbrennungsluft wird von außer- halb des Gebäudes angesaugt. Sicherheitsventil Sicherheitseinrichtung, die von Ihrem Heizungsfachbetrieb in die Kaltwasser- leitung eingebaut werden muss. Das Sicherheitsventil öffnet automatisch, damit der Druck im Warmwasser-Spei- cher nicht zu hoch wird. Solltemperatur Vorgegebene Temperatur, die erreicht werden soll;... -
Seite 34: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abfrage Fertigstellungsanzeige......8 ■ Betriebszustände......20 Filter...........33 ■ Informationen........20 Frostschutz..........9 ■ Störungsmeldung......23 Frostschutzüberwachung..14, 16, 18 ■ Temperaturen.........20 ■ Wartungsmeldung......22 Abschaltbetrieb....14, 16, 18, 32 Gerät einschalten.......13 Angehobener Betrieb......32 Grundanzeige........12 Anzeigeelemente.......13 Grundeinstellung........19 Ausschalten ■ Heizungsanlage mit Frostschutzüber- wachung.........14 Heizbetrieb ■ Heizungsanlage ohne Frostschutz- ■... - Seite 35 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Nur Heizen.........18 Tasten..........11 Temperatur ■ abfragen.........20 Prüfbetrieb.........25 ■ Ist-Temperatur........32 Pumpe ■ Kesselwasser.........32 ■ Heizkreis.........32 ■ Soll-Temperatur......33 ■ Speicher.........33 ■ Warmwasser........17 Temperatureinheit......19 Trinkwasserfilter.........33 Raumbeheizung ■ ausschalten........16 ■ Betriebsprogramm......16 Voreinstellung ab Werk......9 ■ Werkseinstellung......9 Räume zu kalt........26 Räume zu warm.........27 Warme Räume........27 Raumluftabhängiger Betrieb....32 Warmwasserbereitung......9...
-
Seite 36: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsan- lage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co KG D-35107 Allendorf...
